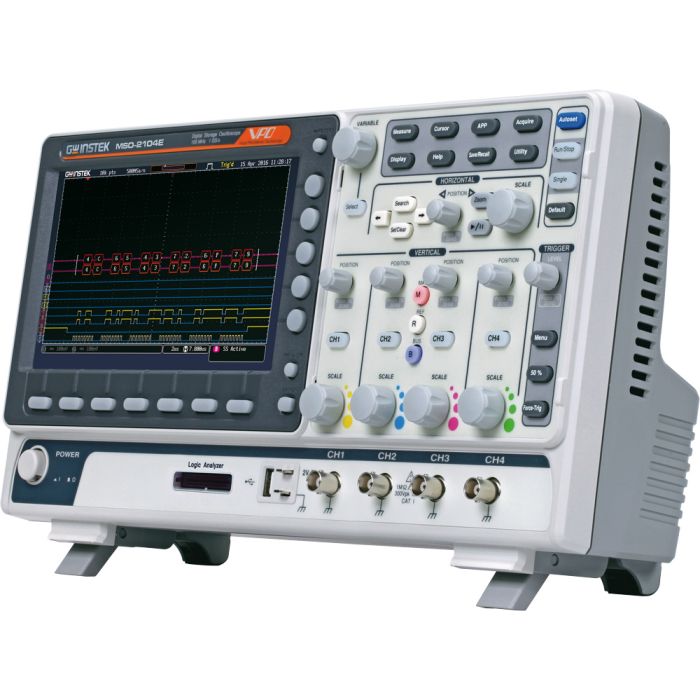

MSO-2000E Serie, 1GS/s Mixed Signal Oszilloskope mit 16 Kanal Logic Analyzer

Die Oszilloskope der MSO-2000 Serie wurden aus der leistungsstarken GDS-2000E Plattform entwickelt, die hervorragende Funktionen und Aktualisierungsraten von 120.000 wfm/s und 10Mpts Speichertiefe bietet. Eingangsbandbreiten von 70 bis 200 MHz sind verfügbar. Für die MSO-2000 Serie sind 2- oder 4-kanalige Modelle erhältlich. Die Serie umfasst die Modelle MSO-2000E und MSO-2000EA. Die MSO-2000E Modelle verfügen über einen integrierten 16-Kanal-Logic-Analyzer. MSO-2000EA Modelle verfügen zusätzlich über einen Zweikanal-25 MHz arbiträren Funktionsgenerator.

Die Standardbus-Trigger- und Decodierfunktionen umfassen I²C, SPI, UART (RS232 / 422/485) und CAN / LIN-Bus für die Automobilkommunikation. Serielle Signale können in Echtzeit getriggert und decodiert werden.

Der 25 MHz Funktionsgenerator der MSO-2000EA Modelle verfügt neben den Standard-Signalformen auch über die Möglichkeit AM/FM/FSK modulierte Signale auszugeben.

Produkteigenschaften

• 2 oder 4 Kanäle
• Bandbreite 70/100/200 MHz
• Abtastrate 1 GSa/s je Kanal
• Speichertiefe 10 Mpts
• Signalerfassungsrate 120.000 wfm/s
• FFT Frequenzanalyse bis 1 Mpts Tiefe
• Hochpass- und Tiefpass Filter
• Automatische Messfunktionen
• Frequenzzähler
• Trigger und Decodierung von I²C/SPI/UART/CAN/LIN
• Arbiträrer 2-Kanal Funktionsgenerator 100 mHz ... 1 MHz / Auflösung 1 mV (nur bei den MSO-2000EA Modellen)
• 8 Zoll TFT LCD / 800x480 Pixel Display
• Schnittstellen für USB 2.0, LAN, Go/No-Go BNC Ausgang
• USB Treiber, PC Software (OpenWave), LabVIEW Treiber
• Lieferumfang: 1 Passiver Tastkopf je Kanal, 16-Kanal Digital-Tastkopf (Logic Analyzer Probe) GTL-16E, Netzkabel, Kalibrierzertifikat, CD-ROM (Quick Start Guide, User Manual, Programming Manual), 2m BNC auf BNC Kabel GTL-110

Modellevarianten mit Signalgenerator
