MSO/UPO2000-Serie: Mixed-Signal- und Digital-Oszilloskope mit bis zu 200 MHz Bandbreite
Produkteigenschaften
- Bandbreiten: 100 MHz oder 200 MHz
- 2 oder 4 analoge Kanäle
- Optional 16 digitale Kanäle (MSO)
- Echtzeit-Abtastrate: 2 GSa/s (analog), 1 GSa/s (digital)
- Speichertiefe: 56 Mpts pro Kanal
- Erfassungsrate: bis 1.000.000 Wfms/s (Fast Acquire)
- Ultra Phosphor Display mit 256 Helligkeitsstufen
- 36 automatische Messfunktionen, umfangreiche Trigger-Arten inkl. Zone Trigger
- Bis zu 9 integrierte Messfunktionen: Digital-Oszilloskop, Logikanalysator, FFT, Digitalvoltmeter, Frequenzzähler
Optional: Bode-Plot, Power-Analyse, Busprotokollanalyse, Funktions-/Arbiträrgenerator - Hardwaregestützte Vollspeicher-Protokolldekodierung
- 4 Mpts FFT mit Wasserfalldiagramm
- Funktions-/Arbiträrgenerator bis 50 MHz (nur „-S“-Modelle)

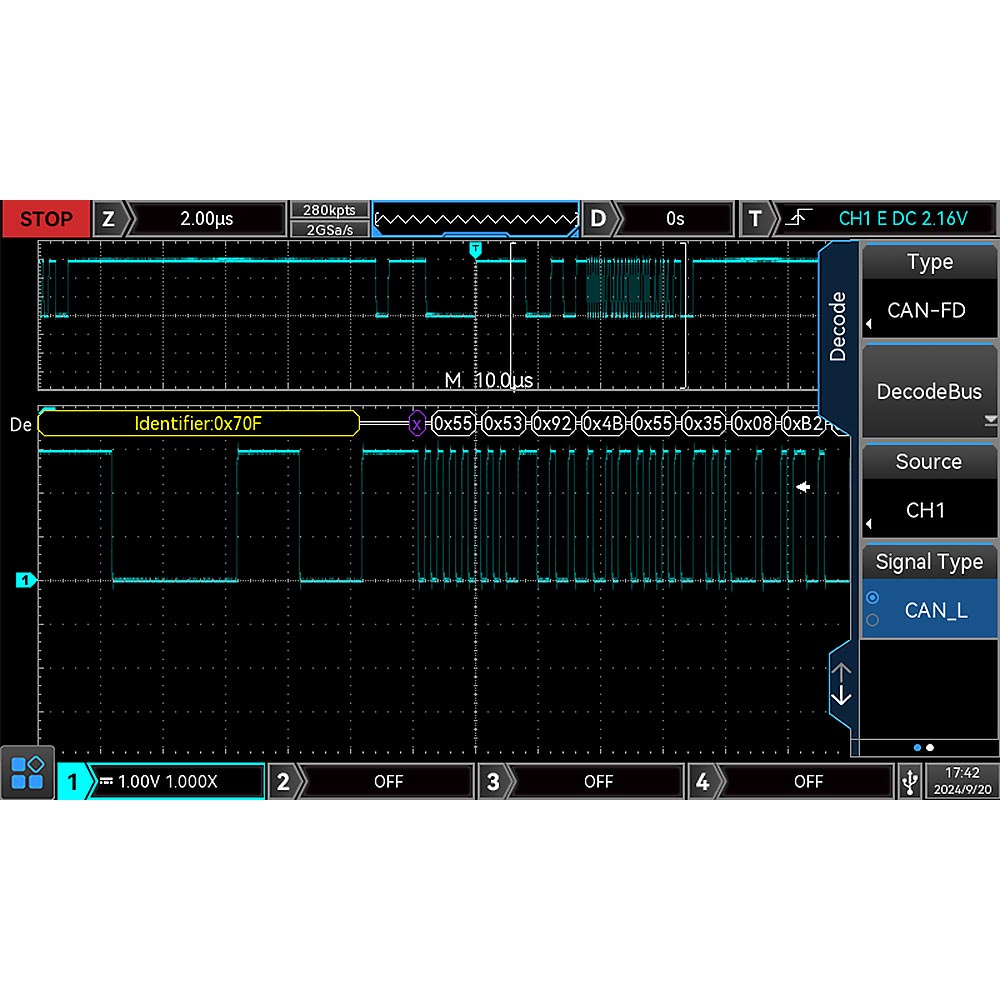

- Unterstützte Protokolle (optional): RS232/UART, I²C, SPI, CAN, CAN-FD, LIN, FlexRay
- 8" kapazitiver Touchscreen (800 × 480) mit Gestensteuerung
- Schnittstellen: USB Host/Device, LAN, EXT Trig, AUX Out, VGA, AWG-Ausgang
- Integrierter Webserver, SCPI-Remote-Steuerung
Die MSO/UPO2000-Serie vereint kompakte Digital-Phosphor-Oszilloskope mit Ultra-Phosphor-Technologie, bis zu 200 MHz Bandbreite und 2 GSa/s Abtastrate. Die Modelle bieten je nach Ausführung 2 oder 4 analoge Kanäle, optional 16 digitale Kanäle (MSO) und – in den „-S“-Varianten – einen integrierten 2-Kanal Funktions-/Arbiträrgenerator bis 50 MHz.
Mit 56 Mpts Speichertiefe pro Kanal, bis zu 1.000.000 Wfms/s Erfassungsrate im Fast-Acquire-Modus, hardwaregestützter Vollspeicher-Busdekodierung und umfangreichen Triggerfunktionen ist die Serie ideal für Labor, Embedded-Entwicklung, Service, Automotive und Ausbildung. Funktionen wie Bode-Plot, optionale Leistungsanalyse, Zonen-Trigger und Websteuerung erweitern das Einsatzspektrum.
Produkteigenschaften:
- Bandbreiten: 100 MHz oder 200 MHz
- 2 oder 4 analoge Kanäle
- Optional 16 digitale Kanäle (MSO)
- Echtzeit-Abtastrate: 2 GSa/s (analog), 1 GSa/s (digital)
- Speichertiefe: 56 Mpts pro Kanal
- Erfassungsrate: bis 1.000.000 Wfms/s (Fast Acquire)
- Ultra Phosphor Display mit 256 Helligkeitsstufen
- 36 automatische Messfunktionen, umfangreiche Trigger-Arten inkl. Zone Trigger
- Bis zu 9 integrierte Messfunktionen:
- Digital-Oszilloskop, Logikanalysator, FFT, Digitalvoltmeter, Frequenzzähler
- Optional: Bode-Plot, Power-Analyse, Busprotokollanalyse, Funktions-/Arbiträrgenerator
- Hardwaregestützte Vollspeicher-Protokolldekodierung
- 4 Mpts FFT mit Wasserfalldiagramm
- Funktions-/Arbiträrgenerator bis 50 MHz (nur „-S“-Modelle)
- Unterstützte Protokolle (optional): RS232/UART, I²C, SPI, CAN, CAN-FD, LIN, FlexRay
- 8" kapazitiver Touchscreen (800 × 480) mit Gestensteuerung
- Schnittstellen: USB Host/Device, LAN, EXT Trig, AUX Out, VGA, AWG-Ausgang
- Integrierter Webserver, SCPI-Remote-Steuerung
Die Modelle im Überblick:
- MSO2204-S: Mixed-Signal-Oszilloskop, 200 MHz, ≤ 1,80 ns Anstiegszeit, AWG
- MSO2104-S: Mixed-Signal-Oszilloskop, 100 MHz, ≤ 3,50 ns Anstiegszeit, AWG
- MSO2202-S: Mixed-Signal-Oszilloskop, 200 MHz, ≤ 1,80 ns Anstiegszeit, AWG
- MSO2102-S: Mixed-Signal-Oszilloskop, 100 MHz, ≤ 3,50 ns Anstiegszeit, AWG
- MSO2204: Mixed-Signal-Oszilloskop, 200 MHz, ≤ 1,80 ns Anstiegszeit
- MSO2104: Mixed-Signal-Oszilloskop, 100 MHz, ≤ 3,50 ns Anstiegszeit
- MSO2202: Mixed-Signal-Oszilloskop, 200 MHz, ≤ 1,80 ns Anstiegszeit
- MSO2102: Mixed-Signal-Oszilloskop, 100 MHz, ≤ 3,50 ns Anstiegszeit
- UPO2204: Digital-Oszilloskop, 200 MHz, ≤ 1,80 ns Anstiegszeit
- UPO2104: Digital-Oszilloskop, 100 MHz, ≤ 3,50 ns Anstiegszeit
- UPO2202: Digital-Oszilloskop, 200 MHz, ≤ 1,80 ns Anstiegszeit
- UPO2102: Digital-Oszilloskop, 100 MHz, ≤ 3,50 ns Anstiegszeit
-
![UT-P01: Passiver 10 : 1 Tastkopf – 25 MHz / ≤ 600 V pk]()
UT-P01: Passiver 10 : 1 Tastkopf – 25 MHz / ≤ 600 V pk- Eingangsimpedanz: 1 MΩ (1 ×) / 10 MΩ (10 ×)
- Eingangskapazität: 85 – 115 pF (1 ×) / 14,5 – 17,5 pF (10 ×)
- Bandbreite: 6 MHz (1 ×) · 25 MHz (10 ×)
15,00 €zzgl. MwSt. -
![ut-p08a-probe-factor-bandwidth-350mhz-voltage-600vpp]()
UT-P03: Passiver 10 : 1 Tastkopf – 60 MHz / ≤ 600 V pk- Eingangsimpedanz: 1 MΩ (1 ×) / 10 MΩ (10 ×)
- Eingangskapazität: 85 – 115 pF (1 ×) / 14,5 – 17,5 pF (10 ×)
- Bandbreite: 10 MHz (1 ×) · 60 MHz (10 ×)
18,00 €zzgl. MwSt. -
![UT-P04: Passiver 10 : 1 Tastkopf – 100 MHz / ≤ 600 V pk]()
UT-P04: Passiver 10 : 1 Tastkopf – 100 MHz / ≤ 600 V pk- Eingangsimpedanz: 1 MΩ (1 ×) / 10 MΩ (10 ×)
- Eingangskapazität: 85 – 115 pF (1 ×) / 14,5 – 17,5 pF (10 ×)
- Bandbreite: 10 MHz (1 ×) · 100 MHz (10 ×)
15,00 €zzgl. MwSt. -
![UT-P05: Passiver 10 : 1 Tastkopf – 200 MHz / ≤ 600 V pk]()
UT-P05: Passiver 10 : 1 Tastkopf – 200 MHz / ≤ 600 V pk- Eingangsimpedanz: 1 MΩ (1 ×) / 10 MΩ (10 ×)
- Eingangskapazität: 85 – 115 pF (1 ×) / 14,5 – 17,5 pF (10 ×)
- Bandbreite: 10 MHz (1 ×) · 200 MHz (10 ×)
20,00 €zzgl. MwSt. -
![UT-P06: Passiver 10 : 1 Tastkopf – 300 MHz / ≤ 600 V pk]()
UT-P06: Passiver 10 : 1 Tastkopf – 300 MHz / ≤ 600 V pk- Eingangsimpedanz: 1 MΩ (1 ×) / 10 MΩ (10 ×)
- Eingangskapazität: 85 – 115 pF (1 ×) / 14,5 – 17,5 pF (10 ×)
- Bandbreite: 10 MHz (1 ×) · 300 MHz (10 ×)
36,00 €zzgl. MwSt. -
![UT-P07A: Passiver 10 : 1 Tastkopf – 500 MHz / ≤ 600 V pk]()
UT-P07A: Passiver 10 : 1 Tastkopf – 500 MHz / ≤ 600 V pk- Eingangsimpedanz: 10 MΩ
- Eingangskapazität: 6,5 – 14,5 pF
- Bandbreite: DC – 500 MHz (10 ×)
49,00 €zzgl. MwSt. -
![UT-P08A: Passiver 10 : 1 Tastkopf – 350 MHz / ≤ 600 V pk]()
UT-P08A: Passiver 10 : 1 Tastkopf – 350 MHz / ≤ 600 V pk- Eingangsimpedanz: 10 MΩ
- Eingangskapazität: 6,5 – 14,5 pF
- Bandbreite: DC – 350 MHz (10 ×)
49,00 €zzgl. MwSt. -
![UT-P21: Passive Hochspannungssonde (1000:1), Bandbreite 40 MHz, Spannung DC 10 kV/AC 7 kVrms]()
UT-P21: Passiver 1000 : 1 Hochspannungs-Tastkopf – 40 MHz / ≤ 10 kV DC, 7 kV rms AC- Eingangsimpedanz: 100 MΩ
- Eingangskapazität: 3,0 pF ± 0,5 pF
- Bandbreite: DC – 40 MHz
410,00 €zzgl. MwSt. -
![UT-V23: Hochspannungssonde (100:1) Bandbreite 100 MHz Spannung 2000 Vpp]()
UT-V23: Passiver 100 : 1 Hochspannungs-Tastkopf – 100 MHz / ≤ 2000 V pk- Eingangsimpedanz: 100 MΩ
- Eingangskapazität: 10 pF
- Bandbreite: 100 MHz
24,00 €zzgl. MwSt. -
![ut-p42-current-probe]()
UT-P42: Aktive AC/DC Stromzange – DC – 150 kHz / 0,4 A – 200 A pk / 5 mV & 50 mV pro A- Umrechnungsfaktor: 5 mV/A · 50 mV/A (umschaltbar)
- Strombereich: 0,4 A – 200 A pk (≤ 140 A rms)
- Bandbreite: DC – 150 kHz
437,00 €zzgl. MwSt. -
![ut-p41-current-probe]()
UT-P41: Aktive AC/DC Stromzange – DC – 100 kHz / 0,05 A – 100 A pk / 10 mV & 100 mV pro A- Umrechnungsfaktor: 10 mV/A · 100 mV/A (umschaltbar)
- Strombereich: 50 mA – 10 A pk (100 mV/A) · 10 A – 100 A pk (10 mV/A)
- Bandbreite: DC – 100 kHz (-3 dB)
567,00 €zzgl. MwSt. -
![ut-p40-current-probe]()
UT-P40: Aktive AC/DC-Stromzange – DC – 100 kHz / 0,4 A – 60 A pk / 5 mV & 50 mV pro A- Umrechnungsfaktor: 5 mV/A · 50 mV/A (umschaltbar)
- Strombereich: 0,4 A – 60 A pk (20 A rms)
- Bandbreite: DC – 100 kHz (-3 dB)
430,00 €zzgl. MwSt. -
![UT-P33: Differenzielle Sonde (1000:1/100:1), Bandbreite 70/50 MHz, Differenzspannung 14 kVpp]()
UT-P33: Aktiver 100 : 1 / 1000 : 1 Hochspannungs-Differential-Tastkopf – 70 / 50 MHz / 14 kV pp- Eingangsimpedanz (differenziell): 20 MΩ / 1 pF
- Eingangsimpedanz (je Eingang → Masse): 10 MΩ / 2 pF
- Bandbreite: 70 MHz (x100) · 50 MHz (x1000)
1.396,00 €zzgl. MwSt. -
![UT-P32: Differenzielle Sonde (1000:1/100:1), Bandbreite 50 MHz, Eingangsdifferenzspannung 3000 Vpp]()
UT-P32: Aktiver 100 : 1 / 1000 : 1 Hochspannungs-Differential-Tastkopf – 50 MHz / 3 000 V pp- Eingangsimpedanz (differenziell): 8 MΩ / 1 pF
- Eingangsimpedanz (je Eingang → Masse): 4 MΩ / 2 pF
- Bandbreite: DC – 50 MHz
820,00 €zzgl. MwSt. -
![UT-P31: Hochspannungs-Differenzsonde (100:1/1000:1, Bandbreite 100 MHz, Differenzspannung: 1500 Vpp]()
UT-P31: Aktiver 100 : 1 / 1000 : 1 Hochspannungs-Differential-Tastkopf – 100 MHz / 1 500 V pp- Eingangsimpedanz (differenziell): 8 MΩ / 1 pF
- Eingangsimpedanz (jeder Eingang → Ground): 4 MΩ / 2 pF
- Bandbreite: DC – 100 MHz
666,00 €zzgl. MwSt. -
![UT-P30 Differential Probe Active Probe]()
UT-P30: Aktiver 10 : 1 / 100 : 1 Differential-Tastkopf – 100 MHz / ± 800 V pp- Eingangsimpedanz (differenziell): 4 MΩ / 1,3 pF
- Eingangsimpedanz (je Eingang → Ground): 2 MΩ / 2,6 pF
- Bandbreite: DC – 100 MHz
379,00 €zzgl. MwSt.
