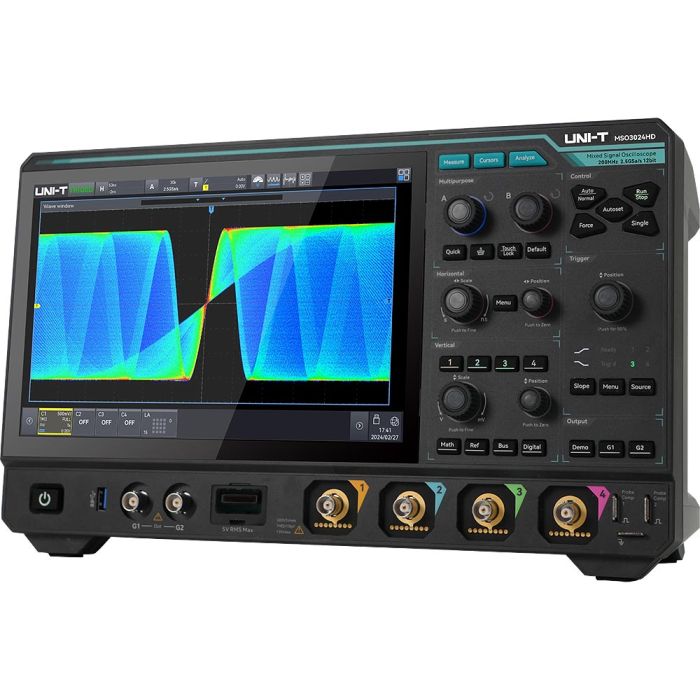

MSO3000HD-Serie: High-Definition Mixed-Signal-Oszilloskope mit bis zu 500 MHz und 16-Bit ERES
Produkteigenschaften
- Nativ 12 Bit Auflösung, bis zu 16 Bit mit ERES (+1 bis +4 Bit)
- 4 analoge Kanäle + 16 digitale Kanäle (MSO)
- 2,5 GSa/s Echtzeit-Samplingrate
- 500 Mpts Speichertiefe pro Kanal
- 2-Kanal Arbiträrgenerator bis 50 MHz, 14 Bit
- Ultra Phosphor 3.0: ≤ 1 µs Blindzeit, 20 Gb/s Verarbeitungsrate
- 56 automatische Messungen · 12 Trigger-Typen · Maskentest (optional)
- Bis zu 9 integrierte Messfunktionen: Digital-Oszilloskop, Logikanalysator, Funktions-/Arbiträrgenerator, Digitalvoltmeter, Frequenzzähler, FFT.
Optional freischaltbar: Bode-Plot, Power-Analyse, Busprotokollanalyse. - Busprotokolle: UART, SPI, I2C, LIN, CAN, CAN-FD, SENT, FlexRay, I²S, MIL-STD-1553, ARINC 429
- Schnittstellen: HDMI, USB 3.0, LAN/LXI, Webserver
Die MSO3000HD-Serie vereint hochauflösende Mixed-Signal-Oszilloskope mit nativem 12-Bit-ADC und digitaler Auflösungserweiterung (ERES) bis 16 Bit. Mit 2,5 GSa/s Samplingrate, 500 Mpts Speichertiefe und bis zu 1,5 Mwfms/s lassen sich auch seltene Signalereignisse sicher erfassen.
Vier analoge Kanäle, ein 16-Kanal-Logikanalysator und ein integrierter 50 MHz Arbiträrgenerator machen die Serie zur vielseitigen Lösung für Embedded-, Automotive- und Power-Anwendungen. Die Ultra Phosphor 3.0-Plattform sorgt für unter 1 µs Blindzeit, während Busanalyse, Power-Optionen, Bode-Plot und Web-Interfaces professionelle Analysewerkzeuge bereitstellen.
Produkteigenschaften:
- Nativ 12 Bit Auflösung, bis zu 16 Bit mit ERES (+1 bis +4 Bit)
- 4 analoge Kanäle + 16 digitale Kanäle (MSO)
- 2,5 GSa/s Echtzeit-Samplingrate
- 500 Mpts Speichertiefe pro Kanal
- 2-Kanal Arbiträrgenerator bis 50 MHz, 14 Bit
- Ultra Phosphor 3.0: ≤ 1 µs Blindzeit, 20 Gb/s Verarbeitungsrate
- 56 automatische Messungen · 12 Trigger-Typen · Maskentest (optional)
- Bis zu 9 integrierte Messfunktionen:
- Digital-Oszilloskop, Logikanalysator, Funktions-/Arbiträrgenerator, Digitalvoltmeter, Frequenzzähler, FFT.
- Optional freischaltbar: Bode-Plot, Power-Analyse, Busprotokollanalyse
- Busprotokolle: UART, SPI, I2C, LIN, CAN, CAN-FD, SENT, FlexRay, I²S, MIL-STD-1553, ARINC 429
- Optionale Funktionen: Power-Analyse, Bode-Plot, Maskentest
- Schnittstellen: HDMI, USB 3.0, LAN/LXI, Webserver
Die Modelle im Überblick:
- MSO3024HD: High-Definition Mixed-Signal-Oszilloskop – 200 MHz
- MSO3034HD: High-Definition Mixed-Signal-Oszilloskop – 350 MHz
- MSO3054HD: High-Definition Mixed-Signal-Oszilloskop – 500 MHz
-
![UT-P07A: Passiver 10 : 1 Tastkopf – 500 MHz / ≤ 600 V pk]()
UT-P07A: Passiver 10 : 1 Tastkopf – 500 MHz / ≤ 600 V pk- Eingangsimpedanz: 10 MΩ
- Eingangskapazität: 6,5 – 14,5 pF
- Bandbreite: DC – 500 MHz (10 ×)
49,00 €zzgl. MwSt. -
![UT-P08A: Passiver 10 : 1 Tastkopf – 350 MHz / ≤ 600 V pk]()
UT-P08A: Passiver 10 : 1 Tastkopf – 350 MHz / ≤ 600 V pk- Eingangsimpedanz: 10 MΩ
- Eingangskapazität: 6,5 – 14,5 pF
- Bandbreite: DC – 350 MHz (10 ×)
49,00 €zzgl. MwSt. -
![UT-P05: Passiver 10 : 1 Tastkopf – 200 MHz / ≤ 600 V pk]()
UT-P05: Passiver 10 : 1 Tastkopf – 200 MHz / ≤ 600 V pk- Eingangsimpedanz: 1 MΩ (1 ×) / 10 MΩ (10 ×)
- Eingangskapazität: 85 – 115 pF (1 ×) / 14,5 – 17,5 pF (10 ×)
- Bandbreite: 10 MHz (1 ×) · 200 MHz (10 ×)
20,00 €zzgl. MwSt. -
![UT-P01: Passiver 10 : 1 Tastkopf – 25 MHz / ≤ 600 V pk]()
UT-P01: Passiver 10 : 1 Tastkopf – 25 MHz / ≤ 600 V pk- Eingangsimpedanz: 1 MΩ (1 ×) / 10 MΩ (10 ×)
- Eingangskapazität: 85 – 115 pF (1 ×) / 14,5 – 17,5 pF (10 ×)
- Bandbreite: 6 MHz (1 ×) · 25 MHz (10 ×)
15,00 €zzgl. MwSt. -
![ut-p08a-probe-factor-bandwidth-350mhz-voltage-600vpp]()
UT-P03: Passiver 10 : 1 Tastkopf – 60 MHz / ≤ 600 V pk- Eingangsimpedanz: 1 MΩ (1 ×) / 10 MΩ (10 ×)
- Eingangskapazität: 85 – 115 pF (1 ×) / 14,5 – 17,5 pF (10 ×)
- Bandbreite: 10 MHz (1 ×) · 60 MHz (10 ×)
18,00 €zzgl. MwSt. -
![UT-P04: Passiver 10 : 1 Tastkopf – 100 MHz / ≤ 600 V pk]()
UT-P04: Passiver 10 : 1 Tastkopf – 100 MHz / ≤ 600 V pk- Eingangsimpedanz: 1 MΩ (1 ×) / 10 MΩ (10 ×)
- Eingangskapazität: 85 – 115 pF (1 ×) / 14,5 – 17,5 pF (10 ×)
- Bandbreite: 10 MHz (1 ×) · 100 MHz (10 ×)
15,00 €zzgl. MwSt. -
![UT-P06: Passiver 10 : 1 Tastkopf – 300 MHz / ≤ 600 V pk]()
UT-P06: Passiver 10 : 1 Tastkopf – 300 MHz / ≤ 600 V pk- Eingangsimpedanz: 1 MΩ (1 ×) / 10 MΩ (10 ×)
- Eingangskapazität: 85 – 115 pF (1 ×) / 14,5 – 17,5 pF (10 ×)
- Bandbreite: 10 MHz (1 ×) · 300 MHz (10 ×)
36,00 €zzgl. MwSt. -
![UT-P21: Passive Hochspannungssonde (1000:1), Bandbreite 40 MHz, Spannung DC 10 kV/AC 7 kVrms]()
UT-P21: Passiver 1000 : 1 Hochspannungs-Tastkopf – 40 MHz / ≤ 10 kV DC, 7 kV rms AC- Eingangsimpedanz: 100 MΩ
- Eingangskapazität: 3,0 pF ± 0,5 pF
- Bandbreite: DC – 40 MHz
410,00 €zzgl. MwSt. -
![UT-V23: Hochspannungssonde (100:1) Bandbreite 100 MHz Spannung 2000 Vpp]()
UT-V23: Passiver 100 : 1 Hochspannungs-Tastkopf – 100 MHz / ≤ 2000 V pk- Eingangsimpedanz: 100 MΩ
- Eingangskapazität: 10 pF
- Bandbreite: 100 MHz
24,00 €zzgl. MwSt. -
![ut-p40-current-probe]()
UT-P40: Aktive AC/DC-Stromzange – DC – 100 kHz / 0,4 A – 60 A pk / 5 mV & 50 mV pro A- Umrechnungsfaktor: 5 mV/A · 50 mV/A (umschaltbar)
- Strombereich: 0,4 A – 60 A pk (20 A rms)
- Bandbreite: DC – 100 kHz (-3 dB)
430,00 €zzgl. MwSt. -
![ut-p41-current-probe]()
UT-P41: Aktive AC/DC Stromzange – DC – 100 kHz / 0,05 A – 100 A pk / 10 mV & 100 mV pro A- Umrechnungsfaktor: 10 mV/A · 100 mV/A (umschaltbar)
- Strombereich: 50 mA – 10 A pk (100 mV/A) · 10 A – 100 A pk (10 mV/A)
- Bandbreite: DC – 100 kHz (-3 dB)
567,00 €zzgl. MwSt. -
![ut-p42-current-probe]()
UT-P42: Aktive AC/DC Stromzange – DC – 150 kHz / 0,4 A – 200 A pk / 5 mV & 50 mV pro A- Umrechnungsfaktor: 5 mV/A · 50 mV/A (umschaltbar)
- Strombereich: 0,4 A – 200 A pk (≤ 140 A rms)
- Bandbreite: DC – 150 kHz
437,00 €zzgl. MwSt. -
![UT-P30 Differential Probe Active Probe]()
UT-P30: Aktiver 10 : 1 / 100 : 1 Differential-Tastkopf – 100 MHz / ± 800 V pp- Eingangsimpedanz (differenziell): 4 MΩ / 1,3 pF
- Eingangsimpedanz (je Eingang → Ground): 2 MΩ / 2,6 pF
- Bandbreite: DC – 100 MHz
379,00 €zzgl. MwSt. -
![UT-P31: Hochspannungs-Differenzsonde (100:1/1000:1, Bandbreite 100 MHz, Differenzspannung: 1500 Vpp]()
UT-P31: Aktiver 100 : 1 / 1000 : 1 Hochspannungs-Differential-Tastkopf – 100 MHz / 1 500 V pp- Eingangsimpedanz (differenziell): 8 MΩ / 1 pF
- Eingangsimpedanz (jeder Eingang → Ground): 4 MΩ / 2 pF
- Bandbreite: DC – 100 MHz
666,00 €zzgl. MwSt. -
![UT-P32: Differenzielle Sonde (1000:1/100:1), Bandbreite 50 MHz, Eingangsdifferenzspannung 3000 Vpp]()
UT-P32: Aktiver 100 : 1 / 1000 : 1 Hochspannungs-Differential-Tastkopf – 50 MHz / 3 000 V pp- Eingangsimpedanz (differenziell): 8 MΩ / 1 pF
- Eingangsimpedanz (je Eingang → Masse): 4 MΩ / 2 pF
- Bandbreite: DC – 50 MHz
820,00 €zzgl. MwSt. -
![UT-P33: Differenzielle Sonde (1000:1/100:1), Bandbreite 70/50 MHz, Differenzspannung 14 kVpp]()
UT-P33: Aktiver 100 : 1 / 1000 : 1 Hochspannungs-Differential-Tastkopf – 70 / 50 MHz / 14 kV pp- Eingangsimpedanz (differenziell): 20 MΩ / 1 pF
- Eingangsimpedanz (je Eingang → Masse): 10 MΩ / 2 pF
- Bandbreite: 70 MHz (x100) · 50 MHz (x1000)
1.396,00 €zzgl. MwSt.
