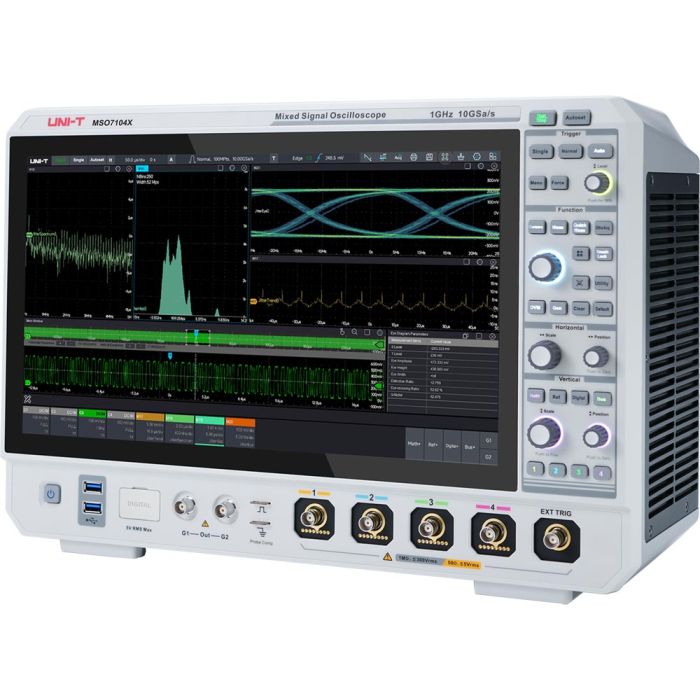

MSO7000X-Serie: Mixed-Signal-Oszilloskope mit 10 Bit ADC & Touchscreen
Produkteigenschaften
- 10 Bit vertikale Auflösung (ADC)
- 4 analoge + 16 digitale Kanäle (Mixed Signal)
- 4 GSa/s Abtastrate pro Kanal
- 500 Mpts Speichertiefe pro Kanal
- 16-Kanal-Logikanalysator (MSO)
- Ultra Phosphor Engine mit 8 Signalpfaden, bis 1 Mio. Wfm/s
- 12 Trigger-Typen · 55 automatische Messfunktionen · Maskentest (optional)
- Bis zu 9 integrierte Messfunktionen: Digital-Oszilloskop, Logikanalysator, FFT, Digitalvoltmeter, Frequenzzähler
Optional: Bode-Plot, Power-Analyse, Busprotokollanalyse - Busanalyse für: UART, SPI, I2C, LIN, CAN, CAN-FD, SENT, FlexRay, I²S, MIL-STD-1553, ARINC 429
- 10,1" WXGA Touchscreen · HDMI, USB 3.0, LAN/LXI, Webserver
Die MSO7000X-Serie kombiniert leistungsstarke Mixed-Signal-Oszilloskope mit 10-Bit-A/D-Wandler, 4 GSa/s Abtastrate und 500 Mpts Speichertiefe – ideal für High-Speed-Messaufgaben in Embedded-, Power- und Automotive-Anwendungen. Das 10,1-Zoll Touch-Display (WXGA) ermöglicht eine besonders intuitive Bedienung im Labor und am Prüfstand.
Neben vier analogen Kanälen bietet jedes Modell einen integrierten 16-Kanal-Logikanalysator und optional erweiterbare Funktionen wie Bode-Plot, Power-Analyse, Maskentest sowie Trigger- und Decoding-Unterstützung für 12 serielle Busprotokolle. Die Sigtest-Engine mit bis zu 1 Mio. Wfm/s Erfassungsrate und Hardware-Beschleunigung erlaubt zuverlässige Erkennung selbst sporadischer Anomalien.
Produkteigenschaften:
- 10 Bit vertikale Auflösung (ADC)
- 4 analoge + 16 digitale Kanäle (Mixed Signal)
- 4 GSa/s Abtastrate pro Kanal
- 500 Mpts Speichertiefe pro Kanal
- 16-Kanal-Logikanalysator (MSO)
- Ultra Phosphor Engine mit 8 Signalpfaden, bis 1 Mio. Wfm/s
- 12 Trigger-Typen · 55 automatische Messfunktionen · Maskentest (optional)
- Bis zu 9 integrierte Messfunktionen:
- Digital-Oszilloskop, Logikanalysator, FFT, Digitalvoltmeter, Frequenzzähler
- Optional: Bode-Plot, Power-Analyse, Busprotokollanalyse
- Busanalyse für: UART, SPI, I2C, LIN, CAN, CAN-FD, SENT, FlexRay, I²S, MIL-STD-1553, ARINC 429
- 10,1" WXGA Touchscreen · HDMI, USB 3.0, LAN/LXI, Webserver
Die Modelle im Überblick:
- MSO7104X: Mixed-Signal-Oszilloskop – 100 MHz
- MSO7204X: Mixed-Signal-Oszilloskop – 200 MHz
-
![UT-P06: Passiver 10 : 1 Tastkopf – 300 MHz / ≤ 600 V pk]()
UT-P06: Passiver 10 : 1 Tastkopf – 300 MHz / ≤ 600 V pk- Eingangsimpedanz: 1 MΩ (1 ×) / 10 MΩ (10 ×)
- Eingangskapazität: 85 – 115 pF (1 ×) / 14,5 – 17,5 pF (10 ×)
- Bandbreite: 10 MHz (1 ×) · 300 MHz (10 ×)
36,00 €zzgl. MwSt. -
![UT-P07A: Passiver 10 : 1 Tastkopf – 500 MHz / ≤ 600 V pk]()
UT-P07A: Passiver 10 : 1 Tastkopf – 500 MHz / ≤ 600 V pk- Eingangsimpedanz: 10 MΩ
- Eingangskapazität: 6,5 – 14,5 pF
- Bandbreite: DC – 500 MHz (10 ×)
49,00 €zzgl. MwSt. -
![UT-P08A: Passiver 10 : 1 Tastkopf – 350 MHz / ≤ 600 V pk]()
UT-P08A: Passiver 10 : 1 Tastkopf – 350 MHz / ≤ 600 V pk- Eingangsimpedanz: 10 MΩ
- Eingangskapazität: 6,5 – 14,5 pF
- Bandbreite: DC – 350 MHz (10 ×)
49,00 €zzgl. MwSt. -
![UT-P21: Passive Hochspannungssonde (1000:1), Bandbreite 40 MHz, Spannung DC 10 kV/AC 7 kVrms]()
UT-P21: Passiver 1000 : 1 Hochspannungs-Tastkopf – 40 MHz / ≤ 10 kV DC, 7 kV rms AC- Eingangsimpedanz: 100 MΩ
- Eingangskapazität: 3,0 pF ± 0,5 pF
- Bandbreite: DC – 40 MHz
410,00 €zzgl. MwSt. -
![UT-P30 Differential Probe Active Probe]()
UT-P30: Aktiver 10 : 1 / 100 : 1 Differential-Tastkopf – 100 MHz / ± 800 V pp- Eingangsimpedanz (differenziell): 4 MΩ / 1,3 pF
- Eingangsimpedanz (je Eingang → Ground): 2 MΩ / 2,6 pF
- Bandbreite: DC – 100 MHz
379,00 €zzgl. MwSt. -
![UT-P31: Hochspannungs-Differenzsonde (100:1/1000:1, Bandbreite 100 MHz, Differenzspannung: 1500 Vpp]()
UT-P31: Aktiver 100 : 1 / 1000 : 1 Hochspannungs-Differential-Tastkopf – 100 MHz / 1 500 V pp- Eingangsimpedanz (differenziell): 8 MΩ / 1 pF
- Eingangsimpedanz (jeder Eingang → Ground): 4 MΩ / 2 pF
- Bandbreite: DC – 100 MHz
666,00 €zzgl. MwSt. -
![UT-P32: Differenzielle Sonde (1000:1/100:1), Bandbreite 50 MHz, Eingangsdifferenzspannung 3000 Vpp]()
UT-P32: Aktiver 100 : 1 / 1000 : 1 Hochspannungs-Differential-Tastkopf – 50 MHz / 3 000 V pp- Eingangsimpedanz (differenziell): 8 MΩ / 1 pF
- Eingangsimpedanz (je Eingang → Masse): 4 MΩ / 2 pF
- Bandbreite: DC – 50 MHz
820,00 €zzgl. MwSt. -
![UT-P33: Differenzielle Sonde (1000:1/100:1), Bandbreite 70/50 MHz, Differenzspannung 14 kVpp]()
UT-P33: Aktiver 100 : 1 / 1000 : 1 Hochspannungs-Differential-Tastkopf – 70 / 50 MHz / 14 kV pp- Eingangsimpedanz (differenziell): 20 MΩ / 1 pF
- Eingangsimpedanz (je Eingang → Masse): 10 MΩ / 2 pF
- Bandbreite: 70 MHz (x100) · 50 MHz (x1000)
1.396,00 €zzgl. MwSt. -
![ut-p40-current-probe]()
UT-P40: Aktive AC/DC-Stromzange – DC – 100 kHz / 0,4 A – 60 A pk / 5 mV & 50 mV pro A- Umrechnungsfaktor: 5 mV/A · 50 mV/A (umschaltbar)
- Strombereich: 0,4 A – 60 A pk (20 A rms)
- Bandbreite: DC – 100 kHz (-3 dB)
430,00 €zzgl. MwSt. -
![ut-p41-current-probe]()
UT-P41: Aktive AC/DC Stromzange – DC – 100 kHz / 0,05 A – 100 A pk / 10 mV & 100 mV pro A- Umrechnungsfaktor: 10 mV/A · 100 mV/A (umschaltbar)
- Strombereich: 50 mA – 10 A pk (100 mV/A) · 10 A – 100 A pk (10 mV/A)
- Bandbreite: DC – 100 kHz (-3 dB)
567,00 €zzgl. MwSt. -
![ut-p42-current-probe]()
UT-P42: Aktive AC/DC Stromzange – DC – 150 kHz / 0,4 A – 200 A pk / 5 mV & 50 mV pro A- Umrechnungsfaktor: 5 mV/A · 50 mV/A (umschaltbar)
- Strombereich: 0,4 A – 200 A pk (≤ 140 A rms)
- Bandbreite: DC – 150 kHz
437,00 €zzgl. MwSt. -
![UT-M15: 16-Kanal-Logikanalysator-Sonde]()
UT-M15: Logikanalysator-Tastköpfe, 16 DigitalkanäleLogik-Analyzer-Probe mit farbige Markierung, ideal für MSO und Logikanalyzer
315,00 €zzgl. MwSt. -
![UT-M13X: Demoboard]()
UT-M13X: Demo-Board für Oszilloskope mit 40 Signaltypen und Protokollen- Spannungsversorgung: USB Typ-C, 5 V / 2 A
- Standard-Wellenformen: Sinus, Rechteck, Dreieck, Sägezahn
- Modulation: ASK, PSK, FSK
188,00 €zzgl. MwSt. -
![UT-USB20-SQ-HD: USB 2.0-Prüfvorrichtung]()
UT-USB20-SQ-HD: USB 2.0 High-Speed Test-Fixture-Kit für Signalqualität & ComplianceUnterstützte Tests: Eye-Diagramm, EOP-Bitbreite, Signalrate, Flankenmonotonie, Cross-over-Spannung, Jitter (Consecutive, Paired JK/KJ), Rise-/Fallzeiten, Rising/Falling Rate, VBUS-Spannungsabfall (Sag), VBUS Voltage Decay
1.280,00 €zzgl. MwSt. -
![UT-V23: Hochspannungssonde (100:1) Bandbreite 100 MHz Spannung 2000 Vpp]()
UT-V23: Passiver 100 : 1 Hochspannungs-Tastkopf – 100 MHz / ≤ 2000 V pk- Eingangsimpedanz: 100 MΩ
- Eingangskapazität: 10 pF
- Bandbreite: 100 MHz
24,00 €zzgl. MwSt.
