- 19" Montagerahmen
- Gemultiplext/nicht gemultiplext
- Spannungsversorgung: 5 Volt
- Erweiterte Betriebstemperatur: -40 °C bis +85 °C

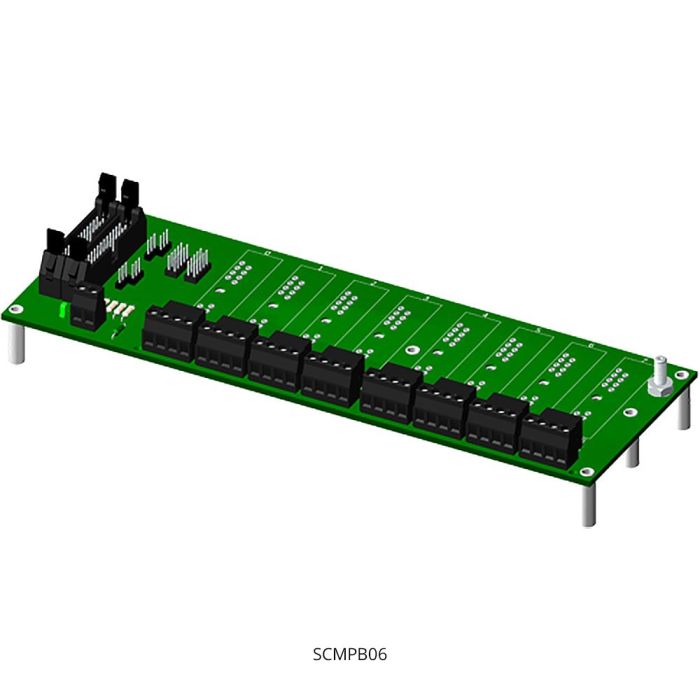

Die SCMPB06 analogen 8-Kanal Trägerplatinen von Dataforth können bis zu acht analoge Eingangs- oder Ausgangsmodule der SCM5B-Serie von Dataforth in verschiedensten Konfigurationen aufnehmen und lassen sich auf einen 19"-Metallrahmen (Modell SCMXRK-002) montieren. Die SCMPB06 Trägerplatinen sind mit zwei Analog-Bussen ausgestattet – je einer für den Analogein- und Analogausgang. Jeder der 8 Kanäle ist mit einer Kaltstellenkompensation für Thermoelement-Eingangsmodule und mit vier Schraubklemmen für den Sensoranschluß versehen. Es können bis zu acht Trägerplatinen der Serie SCMPB06 mittels eines Interface-Kabels (SCMXCA004-XX) hintereinander geschaltet und an ein Datenerfassungssystem angeschlossen werden. Auf den Trägerplatinen integrierte Jumper erlauben dem Nutzer die Auswahl zwischen niederwertigen (Low) (Kanäle 0 bis 7) und höherwertigen (High) Adressen (Kanäle 8 bis 15).
Produkteigenschaften
- Analoge 8-Kanal Trägerplatinen (wahlweise mit/ohne Standfüßen)
- 19" Montagerahmen für Trägerplatinen
- Gemultiplexte und nicht gemultiplexte Trägerplatinen
- Sensor-Eingang über Schraubklemmen
- Ausgang über Schraubklemmen/Kabel (abhängig von Platinen-Modell)
- Spannungsversorgung: 5 Volt
- Erweiterte Betriebstemperatur: -40 °C bis +85 °C
Empfohlenes Zubehör
-
SCM5B39 Isolierter Messverstärker mit Stromausgang
- Bandbreite: 400 Hz / 275 Hz (Modell SCM5B39-07)
- Eingang: V-Signale
ab 187,00 €zzgl. MwSt. -
SCM5B392-0 Modul-Set mit Spannungsein-/Stromausgangs- und Stromein-/Spannungsausgangs-Modul
- Bandbreite: 1 kHz
- Eingang: V-Signale
ab 367,00 €zzgl. MwSt. -
SCM5B36 Isolierter Potentiometer-Messverstärker
- Bandbreite 4 Hz
- Eingang: Potentiometer bis zu 10.000 Ohm
ab 253,00 €zzgl. MwSt. -
SCM5B38 Isolierter DMS-Verstärker
- Bandbreite 10 kHz
- Eingang: Voll-, Halb- und Viertelbrücken DMS
ab 224,00 €zzgl. MwSt. -
SCM5B41 Isoliertes Spannungsverstärkermodul
- Bandbreite: 10 kHz
- Eingang: V-Signale
ab 187,00 €zzgl. MwSt. -
SCM5B43 Isolierter LVDT-Messverstärker
- Bandbreite: 1 kHz
- Eingang: Wegaufnehmer
ab 253,00 €zzgl. MwSt. -
SCM5B48 Modul für Beschleunigungsaufnehmer
- Bandbreite: 2.5 kHz - 20 kHz
- Eingang: ICP-Sensoren
ab 394,00 €zzgl. MwSt. -
SCM5B45 Isolierter Frequenz-Spannungswandler
- Mit Nulldurchgang und Hysterese +/- 20mV / +/- 400mV
- Bandbreite: bis 100 kHz
ab 224,00 €zzgl. MwSt. -
SCM5B392 Isolierter Messverstärker mit Stromeingang/Stromausgang
- Bandbreite: 1 kHz
- Eingang: mA- oder V-Signale
ab 187,00 €zzgl. MwSt. -
SCM5B35 Isolierter Messverstärker
- Pt 100 / CU 10 / NI 120 Messverstärker
- Linearisierend
ab 253,00 €zzgl. MwSt. -
SCM5B37 Isolierter nicht linearisierender Thermoelement-Messverstärker
- Bandbreite 4 Hz
- Eingang: Thermoelemente Typ J, K, T, E, R, S, B, C und N
ab 187,00 €zzgl. MwSt. -
SCM5B40 Isoliertes Spannungsverstärkermodul
- Bandbreite 10 kHz
- Eingang: mV-Signale
ab 187,00 €zzgl. MwSt. -
SCM5B42 Isolierter Zweidraht-Transmitter mit Sensorspeisung
- Bandbreite: 100 Hz
- Eingang: mA-Signale
ab 253,00 €zzgl. MwSt. -
SCM5B47 Isolierter linearisierender Thermoelement-Messverstärker
- Bandbreite: 4 Hz
- Eingang: Thermoelemente Typ J, K, T, E, R, S, B und N
ab 253,00 €zzgl. MwSt. -
SCM5B49 Isoliertes Spannungsausgabemodul
- Bandbreite: 400 Hz
- Eingang: V-Signale
ab 268,00 €zzgl. MwSt. -
SCM5B34 Isolierter Messverstärker
- Pt 100 / CU 10 / NI 120 Messverstärker
- Linearisierend
ab 187,00 €zzgl. MwSt.
