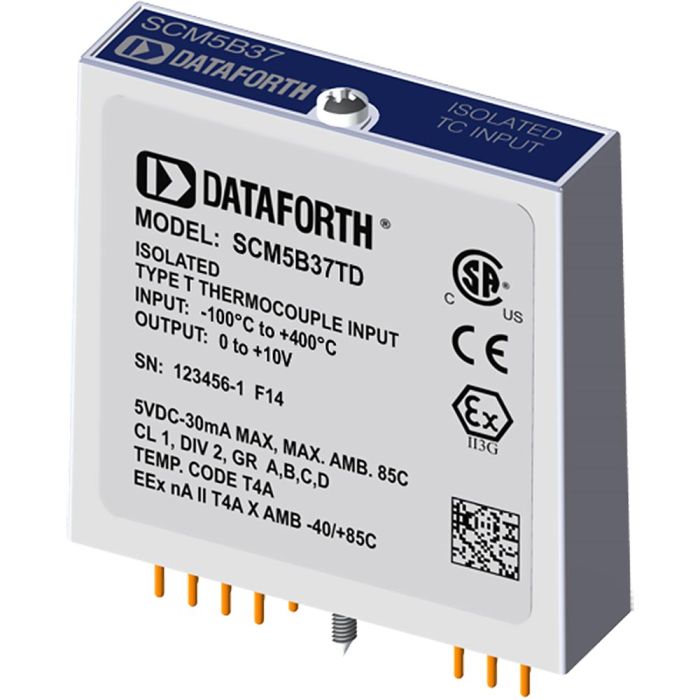

SCM5B37 Isolierter nicht linearisierender Thermoelement-Messverstärker
ab
187,00 €
zzgl. MwSt.
Nur %1 übrig
- Bandbreite 4 Hz
- Eingang: Thermoelemente Typ J, K, T, E, R, S, B, C und N
- Ausgang: 0 - 5 V / 0 - 10 V
- Isolation: 1500 Vrms
- Maße: 58 x 57 x 15 mm
Bitte wählen Sie eine *Ausführungsoption für den gewünschten Thermoelementeeingang/Spannungsausgang.
Die SCM5B37 nicht linearisierenden Thermoelement-Eingangsmodule von Dataforth sind Thermoelement-Eingangskanäle, die gefiltert, isoliert, verstärkt und in analoge Spannungsausgangssignale verwandelt werden. Die Spannungsausgänge werden von einem TTL-Logik Schalteingang gesteuert, wodurch eine Zusammenschaltung mehrerer Analogmodule auf einem gemeinsamen Analogbus ohne externen Multiplexer ermöglicht werden.
Produkteigenschaften
- Eingang: Thermoelemente Typ J, K, T, E, R, S, B, C und N
- Ausgang: 0 - 5 V / 0 - 10 V
- Bandbreite: 4 Hz
- Isolation: 1500 Vrms
- Eingangsschutz: 240 Vrms
- Eingangswiderstand: 50 MOhm
- Genauigkeit: ± 0.03 %
- Linearität: ± 0.005 %
- ANSI/IEEE C37.90.1 Überspannungsschutz
- Gleichtaktunterdrückung: 160 dB
- 3-Wege-Trennung
- NMR: 95/90 dB bei 60/50 Hz
- Spannungsversorgung: +5 VDC
- Erweiterte Betriebstemperatur: -40 °C … +85 °C
- Unterschiedliche Modultypen auf Trägerplatine möglich
- Maße: 58 x 57 x 15 mm
- Optional Hutschienenmontage
- CSA zertifiziert, FM anerkannt, CE und ATEX geprüft
- Umfangreiches Zubehör
Ausführungsoptionen
| Modell | Option | Eingang | Ausgang | Modell | Option | Eingang | Ausgang | |
| SCM5B37 | B | 0 °C … 1800 °C | 0 … 5 V | SCM5B37 | BD | 0 °C … 1800 °C | 0 … 10 V | |
| SCM5B37 | C | 350 °C … 1300 °C | 0 … 5 V | SCM5B37 | CD | 350 °C … 1300 °C | 0 … 10 V | |
| SCM5B37 | E | 0 °C … 900 °C | 0 … 5 V | SCM5B37 | ED | 0 °C … 900 °C | 0 … 10 V | |
| SCM5B37 | J | -100 °C … 760 °C | 0 … 5 V | SCM5B37 | JD | -100 °C … 760 °C | 0 … 10 V | |
| SCM5B37 | K | -100 °C … 1350 °C | 0 … 5 V | SCM5B37 | KD | -100 °C … 1350 °C | 0 … 10 V | |
| SCM5B37 | N | -100 °C … 1300 °C | 0 … 5 V | SCM5B37 | ND | -100 °C … 1300 °C | 0 … 10 V | |
| SCM5B37 | R | 0 °C … 1750 °C | 0 … 5 V | SCM5B37 | RD | 0 °C … 1750 °C | 0 … 10 V | |
| SCM5B37 | S | 0 °C … 1750 °C | 0 … 5 V | SCM5B37 | SD | 0 °C … 1750 °C | 0 … 10 V | |
| SCM5B37 | T | -100 °C … 400 °C | 0 … 5 V | SCM5B37 | TD | -100 °C … 400 °C | 0 … 10 V |
Sonderkonfigurationen erhalten Sie auf Anfrage. Kontaktieren Sie uns!
