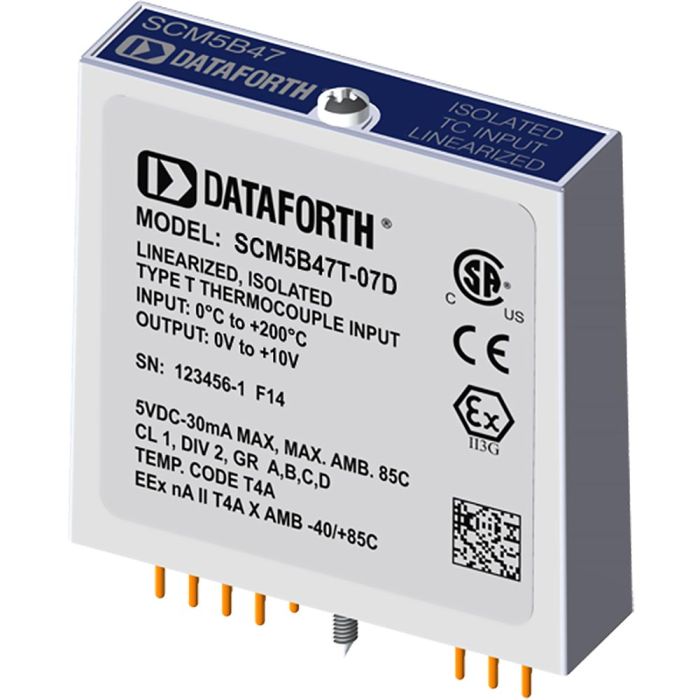

SCM5B47 Isolierter linearisierender Thermoelement-Messverstärker

Bandbreite: 4 Hz, Eingang: Thermoelemente Typ J, K, T, E, R, S, B, und N, Ausgang: 0 … 5 V / 10 V,
Isolation 1500 Vrms, Maße: 58 x 57 x 15 mm
Bitte wählen Sie eine *Ausführungsoption für den gewünschten Thermoelementeingang/Spannungsausgang.

220,00 € *

* Pflichtfelder

* Preis zzgl. 19% Mehrwertsteuer und zzgl. Versandkosten.
  • Kaufen Sie 5 zum Preis von je 211,20 € und  sparen Sie 5%
  • Kaufen Sie 10 zum Preis von je 204,60 € und  sparen Sie 7%
  • Kaufen Sie 20 zum Preis von je 198,00 € und  sparen Sie 10%

Beschreibung

Die isolierten linearisierenden Thermoelement-Messverstärker der SCM5B47-Serie von Dataforth stellen einzelne Thermoelement-Eingangskanäle dar, die gefiltert, isoliert, verstärkt und in analoge Spannungsausgangssignale verwandelt werden. Dieser Spannungsausgang wird von einem TTL-Logik Schalteingang gesteuert, der widerum eine Zusammenschaltung mehrerer Analogmodule auf einem gemeinsamen Analogbus ohne externen Multiplexer ermöglicht.


Produkteigenschaften

  • Eingang: Thermoelemente Typ J, K, T, E, R, S, B, und N
  • Ausgang: 0 … 5 V oder 0 … 10 V
  • Bandbreite: 4 Hz
  • Isolation: 1500 Vrms
  • Eingangsschutz: 240 Vrms
  • Eingangswiderstand: 50 MOhm
  • Genauigkeit: ± 0.07% bis ± 0.16%
  • ANSI/IEEE C37.90.1 Überspannungsschutz
  • Gleichtaktunterdrückung: 160dB
  • 3-Wege-Trennung
  • NMR: 95/90dB bei 60/50Hz
  • Spannungsversorgung: +5 VDC
  • Erweiterter Betriebstemperatur: -40°C bis +85°C
  • Unterschiedliche Modultypen auf Trägerplatine möglich
  • Maße: 58 x 57 x 15 mm
  • Optional Hutschienenmontage
  • CSA zertifiziert, FM anerkannt, CE und ATEX geprüft
  • Umfangreiches Zubehör



Ausführungsoptionen

Modell Option Eingang Ausgang   Modell Option Eingang Ausgang
SCM5B47B -11 +500 ... 1800° C 0 ... 5 Volt   SCM5B47B -11D +500 ... 1800° C 0 ... 10 Volt
SCM5B47E -08 0 ... 1000° C 0 ... 5 Volt   SCM5B47E -08D 0 ... 1000° C 0 ... 10 Volt
SCM5B47J -01 0 ... 760° C 0 ... 5 Volt   SCM5B47J -01D 0 ... 760° C 0 ... 10 Volt
SCM5B47J -02  -100 ... 300° C 0 ... 5 Volt   SCM5B47J -02D -100 ... 300° C 0 ... 10 Volt
SCM5B47J -03 0 ... 500° C 0 ... 5 Volt   SCM5B47J -03D 0 ... 500° C 0 ... 10 Volt
SCM5B47J -12  -100 ... 760° C 0 ... 5 Volt   SCM5B47J -12D -100 ... 760° C 0 ... 10 Volt
SCM5B47K -04 0 ... 1000° C 0 ... 5 Volt   SCM5B47K -04D 0 ... 1000° C 0 ... 10 Volt
SCM5B47K -05 0 ... 500° C 0 ... 5 Volt   SCM5B47K -05D 0 ... 500° C 0 ... 10 Volt
SCM5B47K -13  -100 ... 1350° C 0 ... 5 Volt   SCM5B47K -13D -100 ... 1350° C 0 ... 10 Volt
SCM5B47K -14 0 ... 1200° C 0 ... 5 Volt   SCM5B47K -14D 0 ... 1200° C 0 ... 10 Volt
SCM5B47N -15   -100 ... 1300° C  0 ... 5 Volt    SCM5B47N -15D -100 ... 1300° C  0 ... 10 Volt
SCM5B47R -09  +500 ... 1650° C  0 ... 5 Volt    SCM5B47R -09D +500 ... 1650° C  0 ... 10 Volt
SCM5B47S -10  +500 ... 1650° C  0 ... 5 Volt     SCM5B47S -10D +500 ... 1650° C  0 ... 10 Volt
SCM5B47T -06   -100 ... 400° C  0 ... 5 Volt    SCM5B47T -06D -100 ... 400° C  0 ... 10 Volt
SCM5B47T -07  0 ... 200° C  0 ... 5 Volt    SCM5B47T -07D  0 ... 200° C  0 ... 10 Volt



Sonderkonfigurationen erhalten Sie auf Anfrage. Kontaktieren Sie uns!
