ab
187,00 €
zzgl. MwSt.
Nur %1 übrig
- Bandbreite 10 kHz
- Eingang: mV-Signale
- Ausgang: 0V…+5V / 0V…+10V / -5V…+5V / -10V…+10V
- Isolation: 1500 Vrms
- Maße: 58 x 57 x 15 mm
Bitte wählen Sie eine *Ausführungsoption für die gewünschte Ein-/Ausgangsspannung.

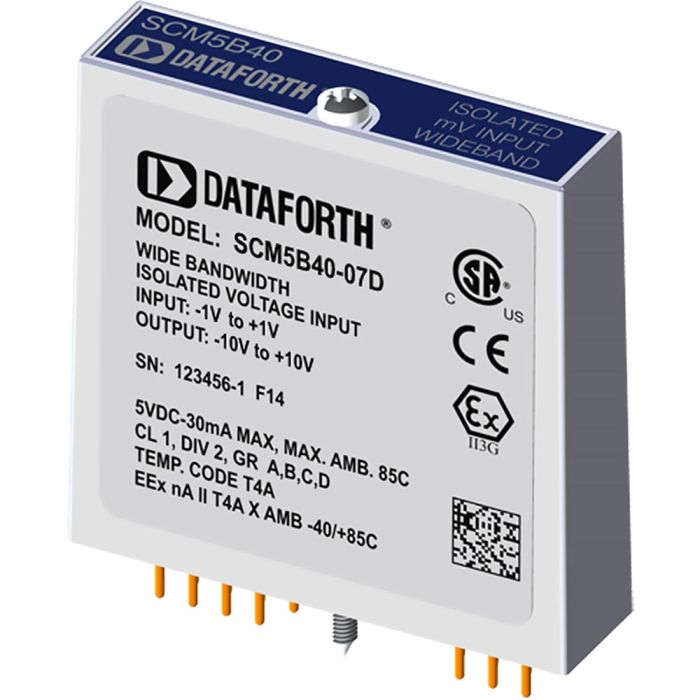

Die SCM5B40 isolierten Spannungsverstärkermodule von Dataforth stellen einzelne analoge Eingangskanäle dar, die gefiltert, isoliert, verstärkt und in analoge Spannungsausgangssignale verwandelt werden. Dieser Spannungsausgang wird von einem TTL-Logik Schalteingang gesteuert, der eine Zusammenschaltung mehrerer Analogmodule auf einem gemeinsamen Analogbus ohne externen Multiplexer ermöglicht.
Produkteigenschaften
- Eingang: mV-Signale
- Ausgang: 0V…+5V / 0V…+10V / -5V…+5V / -10V…+10V
- Bandbreite: 10 kHz
- Isolation: 1500 Vrms
- Eingangsschutz: 240 Vrms
- Eingangswiderstand: 200 MOhm
- Genauigkeit: ± 0.03 %
- Linearität: ± 0.01 %
- ANSI/IEEE C37.90.1 Überspannungsschutz
- Gleichtaktunterdrückung: 100 dB
- 3-Wege-Trennung
- NMR: 120 dB / Decade > 10 kHz
- Spannungsversorgung: +5 VDC
- Erweiterte Betriebstemperatur: -40 °C bis +85 °C
- Unterschiedliche Modultypen auf Trägerplatine möglich
- Maße: 58 x 57 x 15 mm
- Optional Hutschienenmontage
- CSA zertifiziert, FM anerkannt, CE und ATEX geprüft
- Umfangreiches Zubehör
Ausführungsoptionen
| Modell | Option | Eingang | Ausgang | Modell | Option | Eingang | Ausgang | |
| SCM5B40 | -01 | +/- 10 mVolt | +/- 5 Volt | SCM5B40 | -01D | +/- 10 mVolt | +/- 10 Volt | |
| SCM5B40 | -02 | +/- 50 mVolt | +/- 5 Volt | SCM5B40 | -02D | +/- 50 mVolt | +/- 10 Volt | |
| SCM5B40 | -03 | +/- 100 mVolt | +/- 5 Volt | SCM5B40 | -03D | +/- 100 mVolt | +/- 10 Volt | |
| SCM5B40 | -04 | +/- 10 mVolt | 0 ... 5 Volt | SCM5B40 | -04D | +/- 10 mVolt | 0 …10 Volt | |
| SCM5B40 | -05 | +/- 50 mVolt | 0 ... 5 Volt | SCM5B40 | -05D | +/- 50 mVolt | 0 …10 Volt | |
| SCM5B40 | -06 | +/- 100 mVolt | 0 ... 5 Volt | SCM5B40 | -06D | +/- 100 mVolt | 0 …10 Volt | |
| SCM5B40 | -07 | +/- 1 Volt | +/- 5 Volt | SCM5B40 | -07D | +/- 1 Volt | +/- 10 Volt |
Sonderkonfigurationen erhalten Sie auf Anfrage. Kontaktieren Sie uns!
