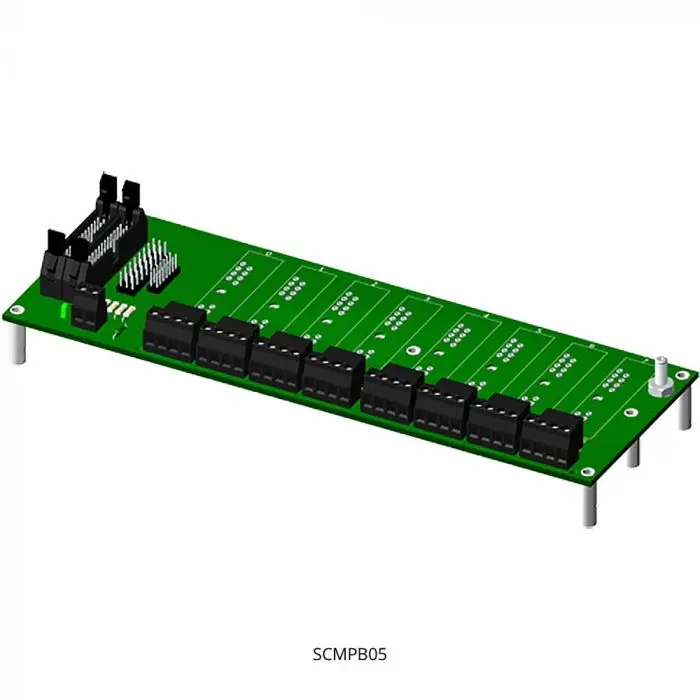

SCMPB05: Analoge 8-Kanal Trägerplatinen für SCM5B-Module

Die SCMPB05 analogen 8-Kanal Trägerplatinen von Dataforth können bis zu acht analoge Eingangs- oder Ausgangsmodule der SCM5B-Serie von Dataforth in jeglicher Konfiguration aufnehmen und auf einen 19"-Metallrahmen (Modell SCMXRK-002) montiert werden. Sie sind mit acht separaten analogen Signalkanälen ausgestattet, von denen jeder Signale über redundante 26-Pin Stecker erfassen kann. Solange die Trägerplatinen im Einsatz sind, ist auch die Schaltung für den Modulausgang auf den Platinen aktiv, um Ausgangssignale aller acht Kanäle simultan mit ADC-Boards verarbeiten zu können. Jeder der acht Kanäle ist mit einer Kaltstellenkompensation für Thermoelement-Eingangsmodule und mit vier Schraubklemmen für den Sensoranschluß versehen. Mittels eines Interface-Kabels (Modell SCMXCA004-XX) können die analogen Trägerplatinen an ein Datenerfassungssystem angeschlossen werden.

Produkteigenschaften

• Analoge 8-Kanal Trägerplatinen (wahlweise mit/ohne Standfüßen)
• 19" Montagerahmen für Trägerplatinen
• Gemultiplexte und nicht gemultiplexte Trägerplatinen
• Sensor-Eingang über Schraubklemmen
• Ausgang über Schraubklemmen/Kabel (abhängig von Platinen-Modell)
• Spannungsversorgung: 5 Volt
• Erweiterte Betriebstemperatur: -40°C bis +85°C
