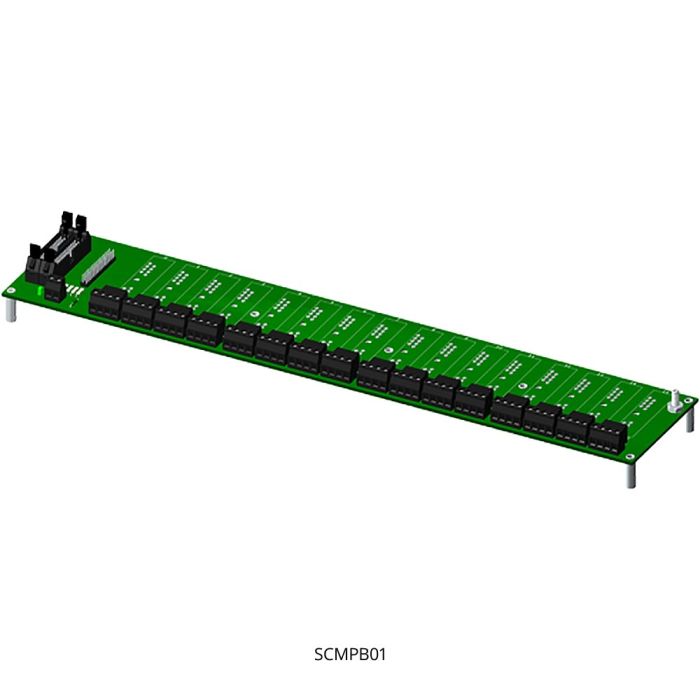

SCMPB01: Analoge 16-Kanal Trägerplatinen für SCM5B-Module

Die analogen 16-Kanal Trägerplatinen der SCMPB01-Serie von Dataforth können jedes Modul der SCM5B-Serie von Dataforth in jeglicher Konfiguration aufnehmen und lassen sich auf einen 19"-Metallrahmen (Modell SCMXRK-002) montieren. Sie verfügen zudem über 16 analoge, nicht adressierbare I/O-Signalkanäle mit eigenem Analog-Bus für jedes Modul. Solange die Trägerplatinen in Betrieb sind, bleibt die Schaltung für den Modulausgang auf der Platine aktiv, damit die Ausgangssignale aller 16 Kanäle simultan mit ADC-Boards verarbeitet werden können. Jeder der 16 Kanäle ist mit einer Kaltstellenkompensation für Thermoelement-Eingangsmodule und vier Schraubklemmen für den Sensoranschluß versehen. Die Trägerplatinen können mittels eines Interface-Kabels (Modell SCMXCA004-XX) an ein Datenerfassungssystem angeschlossen werden.

Produkteigenschaften

• Analoge 16-Kanal Trägerplatinen (wahlweise mit/ohne Standfüßen)
• 19" Montagerahmen für Trägerplatinen
• Gemultiplexte und nicht gemultiplexte Trägerplatinen
• Sensor-Eingang über Schraubklemmen
• Ausgang über Schraubklemmen/Kabel (abhängig von Platinen-Modell)
• Spannungsversorgung: 5 Volt
• Erweiterte Betriebstemperatur: -40 °C bis +85 °C
