PC-gestützte Messtechnik: Die treibende Kraft hinter Industrie 4.0 – Präzision, Innovation und Zukunft
Die digitale Transformation revolutioniert die industrielle Produktion. ermöglicht es, physikalische Messwerte flexibel zu erfassen, zu verarbeiten und zu visualisieren – in Echtzeit ebenso wie in zeitversetzten oder langfristigen Auswertungen. Sie ist damit ein entscheidender Baustein moderner Fertigungsprozesse. In diesem Beitrag beleuchten wir die grundlegenden Technologien, die historische Entwicklung und die praktischen Anwendungen dieser Technik. Besonderer Fokus liegt dabei auf den zukunftsweisenden Konzepten des Edge Computing und der künstlichen Intelligenz (KI), die neben klassischen Vorteilen auch neue Herausforderungen mit sich bringen.
1. Vom analogen Zeiger zum digitalen Quantensprung
PC-gestützte Messtechnik bezeichnet den Einsatz von Computersystemen und spezialisierter Software zur Erfassung, Verarbeitung und Auswertung von Messdaten. Anders als klassische analoge Messverfahren, bei denen Werte oft manuell abgelesen oder auf Papier festgehalten wurden, wandeln präzise Sensoren analoge Signale in digitale Daten um. Diese können unmittelbar gespeichert, verarbeitet und in übergeordnete Automatisierungssysteme integriert werden.
Die Messtechnik hat in den letzten Jahrzehnten einen tiefgreifenden Wandel durchlaufen. Zunächst dominierten analoge Methoden mit begrenzter Genauigkeit und manueller Auswertung. Ab Mitte der 1980er Jahre erfolgte der Übergang zur Digitalisierung: Mit dem Einzug von Mikroprozessoren und frühen Computern erschienen erste PC-basierte Messsysteme – etwa durch die Integration von Messkarten und GPIB-Schnittstellen. In den 1990ern und 2000ern setzten sich diese Entwicklungen fort, sodass heute hochautomatisierte Industrie-PCs und Datenlogger die Grundlage für präzise Messdatenerfassung und -verarbeitung bilden.
In der Ära von Industrie 4.0 ist PC-gestützte Messtechnik ein unverzichtbarer Faktor. Durch die nahtlose Integration in vernetzte Systeme – beispielsweise mittels digitaler Zwillinge – werden Produktionsprozesse in Echtzeit überwacht und optimiert. Diese Systeme ermöglichen nicht nur eine präzise Steuerung, sondern liefern auch entscheidende Daten, die zur Verbesserung von Prozesssicherheit, Effizienz und Produktqualität beitragen. Unternehmen, die auf diese Technologie setzen, sichern sich langfristige Wettbewerbsvorteile in einem zunehmend digitalen Marktumfeld.
2. Die Bausteine moderner Messtechnik

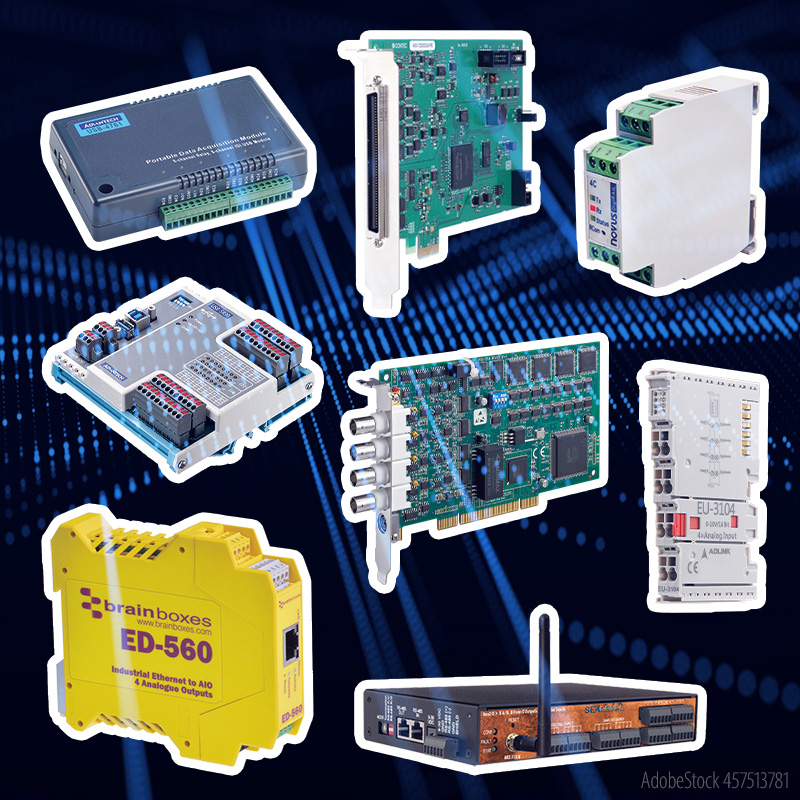

Die Leistungsfähigkeit moderner PC-Messsysteme beruht auf dem Zusammenspiel mehrerer Kernkomponenten:
Sensoren, Signalaufbereitung und Datenerfassung
Hochpräzise Sensoren erfassen physikalische Größen wie Temperatur, Druck, Feuchtigkeit oder mechanische Spannungen und wandeln diese in elektrische Signale um. Zur Verbesserung der Messqualität erfolgt häufig eine Signalaufbereitung mittels Verstärkern, Filtern und Isolation, bevor ein Analog-Digital-Wandler (ADC) das Signal in digitale Werte überführt. Moderne ADCs ermöglichen es, selbst kleinste Signaländerungen in hoher Auflösung zu erfassen.
Echtzeitfähige Systeme – Hard- und Softwarelösungen
In vielen Anwendungen ist es essenziell, dass Messdaten deterministisch und in festgelegten Zeitintervallen erfasst werden. Hier kommen spezielle Echtzeitbetriebssysteme wie Echtzeit-Linux mit PREEMPT_RT zum Einsatz. Konkrete Anwendungsbeispiele finden sich etwa in Prüfständen für Motoren, bei denen FPGA-basierte Frontends eine Signalabtastung im Mikrosekunden- oder sogar Sub-Mikrosekundenbereich ermöglichen – so lassen sich auch sehr schnelle Schwingungsänderungen präzise erfassen und analysieren. Neben diesen Lösungen gewinnt der Einsatz moderner Edge-Plattformen zunehmend an Bedeutung. Neben kostengünstigen Geräten wie Raspberry Pi, die sich ideal für einfache Datenerfassung, Prototyping und nicht zeitkritische Anwendungen eignen, bieten spezialisierte Systeme wie die NVIDIA Jetson Plattform NVIDIA Jetson Plattform und der Hailo KI-Edge-Prozessor deutlich höhere Rechenleistungen. Diese Systeme unterstützen komplexe KI-Algorithmen und ermöglichen eine deterministische Datenerfassung in anspruchsvollen industriellen Anwendungen, bei denen schnelle Reaktionszeiten und hohe Datenvolumina entscheidend sind.
Kommunikation und Integration
Moderne PC-basierte Messsysteme nutzen standardisierte Kommunikationsschnittstellen wie USB, Ethernet, WLAN oder Feldbusse (z. B. Profibus, EtherCAT, Modbus), um Messdaten zuverlässig an Steuerungs- und Leitsysteme zu übertragen. Standardisierte Datenformate wie MDF oder OPC UA gewährleisten die Interoperabilität zwischen unterschiedlichen Geräten und erleichtern die Integration in bestehende Automatisierungssysteme.
3. Präzision im Einsatz – Von der Fertigung bis zur Forschung
findet breite Anwendung in unterschiedlichsten Bereichen:
Prozessautomatisierung
In automatisierten Fertigungsanlagen werden kontinuierlich Messdaten erfasst, um Produktionsprozesse in Echtzeit zu überwachen. Sensoren liefern präzise Werte, die von der Steuerung ausgewertet werden, um Abweichungen zu erkennen und automatisch Korrekturmaßnahmen einzuleiten. So steigert insbesondere in Prüfständen die Echtzeitüberwachung die Produktionseffizienz erheblich.
Labormesstechnik und Forschung
In wissenschaftlichen und industriellen Labors ermöglicht die digitale Messtechnik die Durchführung komplexer Versuchsreihen. Große Datenmengen werden sofort erfasst und gespeichert, sodass Parameter genau analysiert, Modelle validiert und neue Technologien entwickelt werden können. Die Integration von Messgeräten in Softwareumgebungen wie MATLAB oder LabVIEW unterstützt den experimentellen Ablauf und erleichtert die Datenanalyse.
Qualitätssicherung
Eine lückenlose Überwachung der Fertigungsprozesse stellt sicher, dass Endprodukte stets den geforderten Qualitätsstandards entsprechen. Kontinuierlich erfasste Messdaten fließen in statistische Prozesskontrollen (SPC) ein: Mittels Berechnung von Mittelwerten, Standardabweichungen und der Definition von Kontrollgrenzen können Trends und Ausreißer frühzeitig erkannt werden. So wird beispielsweise eine schleichende Drift in den Produktionsprozessen identifiziert und rechtzeitig korrigiert – ein entscheidender Faktor, um Ausschuss zu minimieren und die Konsistenz der Produktqualität zu sichern.
Industrie 4.0 und IoT-Integration
Vernetzte Messsysteme ermöglichen die Einbindung in übergeordnete IT-Systeme. Digitale Zwillinge – virtuelle Abbilder von Anlagen – nutzen Echtzeitdaten, um Prozesse zu simulieren und zu optimieren. Unternehmen können so flexibel auf Veränderungen reagieren und die Produktion kontinuierlich anpassen. Die offene Kommunikation über Protokolle wie MQTT und OPC UA ermöglicht es, auch heterogene Systeme miteinander zu verknüpfen.
4. Edge Computing und KI – Intelligenz an der Messstelle
Moderne Trends wie Edge Computing und KI revolutionieren die Art und Weise, wie Messdaten verarbeitet werden:
Edge Computing in der Messtechnik
Beim Edge Computing werden Daten nicht zentral, sondern direkt an der Messstelle verarbeitet. Dadurch sinken Latenzzeiten drastisch, da kritische Entscheidungen nahezu in Echtzeit getroffen werden können.
Vorteile: Die lokale Verarbeitung entlastet zentrale Netzwerke, reduziert den Datenverkehr und erhöht die Ausfallsicherheit.
Herausforderungen: Typische Edge-Geräte wie ein Raspberry Pi bieten eine kostengünstige und stromsparende Lösung, stoßen jedoch bei komplexen Auswertungen aufgrund ihrer begrenzten Rechenleistung schnell an ihre Grenzen. Für anspruchsvollere Anwendungen kommen spezialisierte Plattformen wie NVIDIA Jetson zum Einsatz. Diese bieten durch integrierte GPU-Beschleuniger deutlich höhere Rechenkapazitäten – ideal für komplexe KI-Algorithmen. Ebenso spielt der Hailo KI-Edge-Prozessor eine wichtige Rolle: Er ist optimiert für ressourcenschonende, energieeffiziente KI-Verarbeitung auf Edge-Geräten und ermöglicht so den Einsatz von TinyML-Modellen in industriellen Umgebungen.
Künstliche Intelligenz in der Messdatenauswertung
KI-Algorithmen, insbesondere Machine-Learning-Modelle, analysieren große Datenmengen und erkennen Muster, Anomalien und Trends.
Anwendungen: Automatisierte Fehlerdiagnose, Predictive Maintenance und Prozessoptimierung sind nur einige Einsatzgebiete.
Praxisbeispiel: Ein intelligenter Sensorsystem-Knoten in einer Fertigungsanlage kann Vibrationsdaten analysieren und so frühzeitig auf Verschleiß oder Fehlfunktionen hinweisen, bevor es zu kostspieligen Ausfällen kommt.
Synergien: Die Kombination von Edge Computing und KI – häufig als Edge AI bezeichnet – ermöglicht es, Entscheidungen direkt an der Datenquelle zu treffen, was zu schnelleren Reaktionszeiten und einer dezentralen, skalierbaren Architektur führt.
5. Chancen nutzen, Risiken meistern
Vorteile
bietet eine Reihe von Vorteilen:
- Präzision und Wiederholbarkeit: Digitale Messungen sind weniger anfällig für Umwelteinflüsse und bieten eine höhere Genauigkeit als analoge Methoden.
- Echtzeitverarbeitung: Die unmittelbare Analyse und Integration der Daten in Steuerungssysteme optimiert Produktionsprozesse erheblich.
- Flexibilität und Skalierbarkeit: Messsysteme können modular erweitert und an individuelle Produktionsanforderungen angepasst werden.
Herausforderungen
- Technische Komplexität: Die Integration von Hard- und Software, insbesondere unter Echtzeitbedingungen, erfordert spezialisiertes Know-how.
- Sicherheit und Datenschutz: Vernetzte Messsysteme erhöhen die Angriffsflächen – robuste Maßnahmen zur Cybersecurity und zum Datenschutz sind unerlässlich.
- Kosten und Umstellungsprozesse: Die Nachrüstung älterer Anlagen und der Wechsel von analogen zu digitalen Systemen erfordern oft hohe Anfangsinvestitionen sowie umfassende Schulungen.
Messtechnik live auf dem Ammersee erleben: „Wie machen Edge Computing und KI den Test- und Messmarkt intelligenter?“
Die Teilnahme ist kostenlos. Alle Event-Highlights und die Anmeldung finden Sie gleich hier:
6. Die Messtechnik der nächsten Generation
Die Zukunft der Messtechnik wird maßgeblich durch die fortschreitende Digitalisierung geprägt:
Intensivere IoT-Integration
Die Anzahl vernetzter Sensoren wird exponentiell steigen, sodass Unternehmen detaillierte Echtzeitdaten aus allen Produktionsprozessen erfassen können.
Cloud und digitale Zwillinge
Zentralisierte Cloud-Plattformen aggregieren große Datenmengen, während digitale Zwillinge als virtuelle Abbilder realer Anlagen in Simulationen und für vorausschauende Wartungen eingesetzt werden.
Autonome, selbstkalibrierende Systeme
Messsysteme werden zunehmend selbstständig agieren – sie kalibrieren sich, diagnostizieren ihre eigene Funktionsfähigkeit und passen sich dynamisch an veränderte Umgebungsbedingungen an.
Open-Source-Lösungen und standardisierte Plattformen
Die verstärkte Zusammenarbeit und Standardisierung in der Messtechnik führen zu interoperablen, herstellerunabhängigen Systemen, die langfristig flexibel und nachhaltig einsetzbar sind.
Praxisbeispiele
In der Automobilindustrie werden digitale Zwillinge bereits genutzt, um Fertigungsstraßen in Echtzeit zu simulieren und Wartungsintervalle zu optimieren. Ebenso finden sich Projekte in der Windkraft, bei denen Echtzeitmessdaten zur Zustandsüberwachung und Optimierung der Turbinenwartung verwendet werden.
Fazit: Digitalisierung der Messtechnik – der Schlüssel zu smarten Produktionsprozessen
bildet das Rückgrat moderner industrieller Anwendungen. Durch die präzise Erfassung und intelligente Auswertung von Messdaten können Produktionsprozesse in Echtzeit überwacht und optimiert werden. Der Einsatz von Edge Computing und künstlicher Intelligenz eröffnet neue Möglichkeiten – von schneller Fehlerdiagnose bis hin zur vorausschauenden Wartung – und verwandelt rohe Messdaten in wertvolle Informationen. Trotz technischer Herausforderungen in Bezug auf Komplexität, Sicherheit und Implementierung bietet diese Technologie enormes Potenzial, die industrielle Produktion zukunftssicher zu gestalten. Die Fusion von Sensorik und Informatik ebnet so den Weg zu smarten Factories, in denen digitale Zwillinge und autonome Systeme den Produktionsprozess aktiv mitgestalten.
