CPI-Serie: HAT-Module für den Raspberry Pi

Gruppiert Produkte - Artikel
Produktname Anzahl
CPI-RAS HAT Modul für den Raspberry PI
135,00 €
zzgl. MwSt.
CPI-DIO-0808L HAT Modul für den Raspberry PI
114,00 €
zzgl. MwSt.
CPI-DIO-0808RL HAT Modul für den Raspberry PI
114,00 €
zzgl. MwSt.
CPI-DI-16L HAT Modul für den Raspberry PI
114,00 €
zzgl. MwSt.
CPI-DO-16L HAT Modul für den Raspberry PI
114,00 €
zzgl. MwSt.
CPI-DO-16RL HAT Modul für den Raspberry PI
114,00 €
zzgl. MwSt.
CPI-RRY-16 HAT Modul für den Raspberry PI
114,00 €
zzgl. MwSt.
  • Push-Klemmenblock
  • Erweiterter Temperaturbereich (-20°C bis 60°C)

Die Serie von HAT-Modulen (Hardware Attached on Top) der Firma CONTEC dient der Erweiterung der Raspberry Pi GPIOs entsprechend dem Raspberry HAT-Standard. Die 65 mm × 56 mm großen Boards werden direkt auf den 40-poligen GPIO-Header des Raspberry Pi-Computers aufgesteckt. Die Adressierung erfolgt über den I²C Bus und erlaubt dadurch den flexiblen Einsatz von bis zu 8 Aufsteckmodulen. Alle Module verfügen über einen Push-Klemmenblock und sind für den Einsatz im erweiterten Temperaturbereich (-20°C bis 60°C) geeignet.

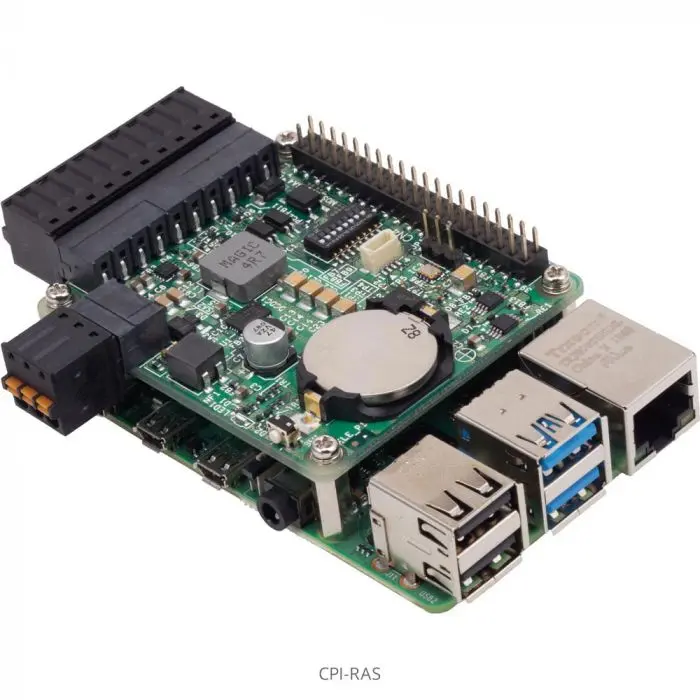

Produkteigenschaften des CPI-RAS

  • Eingangsspannungsbereich von 8 bis 28 VDC
  • 5 VDC internes Netzteil
  • 5 VDC externer Stromversorgungsausgang (mit EIN/AUS-Steuerung)
  • RTC (Echtzeituhr)
  • WDT (Watchdog-Timer)
  • Hardware-Monitor (CPU-Temperatur/Versorgungsspannung)
  • LED-Statusanzeige (grün/rot)
  • 2 digitale Eingänge / 1 digitaler Ausgang

Die IO-Modelle im Überblick

Modell Eingänge Ausgänge Rekationszeit
CPI-DIO-0808L 8x isoliert, digital 8x isoliert, digital innerhalb 200 µsec
CPI-DIO-0808RL 8x isoliert, digital
max. 35VDC/100mA (negative common)
8x isoliert, digital
(negative common)
innerhalb 200 µsec
CPI-DI-16L 16x isoliert, digital innerhalb 200 µsec
CPI-DO-16L 16x isoliert, digital max. 35VDC/100mA innerhalb 200 µsec
CPI-DO-16RL 16x isoliert, digital
max. 35VDC/100mA
(negative common)
innerhalb 200 µsec
CPI-RRY-16 16x
 Halbleiterrelaisausgänge (Solid State Relais)
unter 2.5 mS
