ab
199,00 €
zzgl. MwSt.
Produkteigenschaften
- 4 Hz Bandbreite
- Eingang: mV-Signale
- Ausgang: 0V...+5V / 0V...+10V / -5V...+5V / -10V...+10V
- Isolation: 1500 Vrms
- Maße: 58 x 57 x 15 mm
Bitte wählen Sie eine *Ausführungsoption für die gewünschte Ein-/Ausgangsspannung.

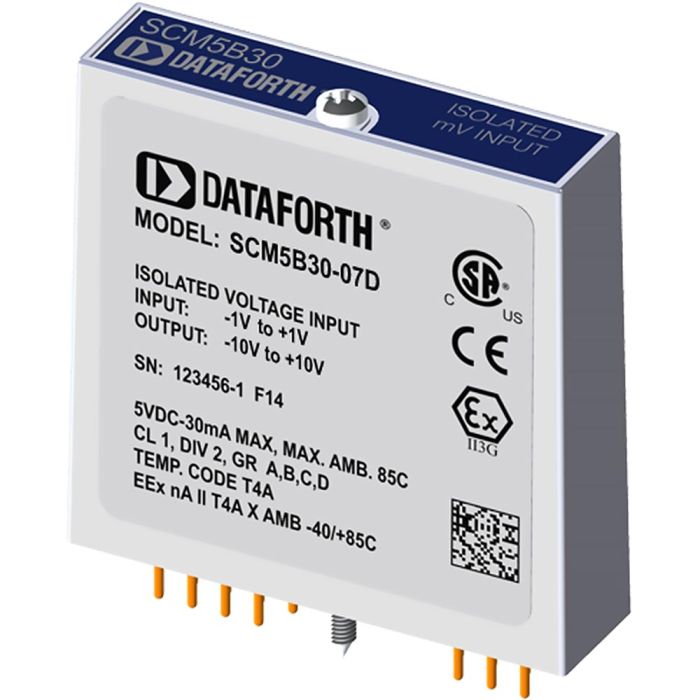

Die SCM5B30 Serie von Dataforth sind isolierte analoge Spannungsverstärkermodule. Jedes SCM5B30-xx Spannungsverstärkermodul stellt einen einzelnen analogen Eingangskanal dar, der gefiltert, isoliert, verstärkt und in ein analoges Spannungsausgangssignal verwandelt wird. Durch die Steuerung der Spannungsausgänge mittels eines TTL-Logik Schalteingangs wird die Zusammenschaltung mehrerer Analogmodule auf einem gemeinsamen Analogbus ohne externen Multiplexer ermöglicht.
Produkteigenschaften
- Eingang: mV-Signale
- Ausgang: 0V...+5V / 0V...+10V / -5V...+5V / -10V...+10V
- Bandbreite: 4 Hz
- Isolation: 1500 Vrms
- Eingangsschutz: 240 Vrms
- Eingangswiderstand: 50 MOhm
- Genauigkeit: ± 0.03 %
- Linearität: ± 0.005 %
- ANSI/IEEE C37.90.1 Überspannungsschutz
- Gleichtaktunterdrückung: 160 dB
- 3-Wege-Trennung
- NMR: 95/90 dB bei 60/50 Hz
- Spannungsversorgung: +5 VDC
- Erweiterte Betriebstemperatur: -40 °C … +85 °C
- Unterschiedliche Modultypen auf Trägerplatine möglich
- Maße: 58 x 57 x 15 mm
- Optional Hutschienenmontage
- CSA zertifiziert, FM anerkannt, CE und ATEX geprüft
- Umfangreiches Zubehör
| Modell | Option | Eingang | Ausgang | Modell | Option | Eingang | Ausgang | |
| SCM5B30 | -01 | ± 10 mV | ± 5 V | SCM5B30 | -01D | ± 10 mV | ± 10 V | |
| SCM5B30 | -02 | ± 50 mV | ± 5 V | SCM5B30 | -02D | ± 50 mV | ± 10 V | |
| SCM5B30 | -03 | ± 100 mV | ± 5 V | SCM5B30 | -03D | ± 100 mV | ± 10 V | |
| SCM5B30 | -04 | ± 10 mV | 0 … 5 V | SCM5B30 | -04D | ± 10 mV | 0 … 10 V | |
| SCM5B30 | -05 | ± 50 mV | 0 … 5 V | SCM5B30 | -05D | ± 50 mV | 0 … 10 V | |
| SCM5B30 | -06 | ± 100 mV | 0 … 5 V | SCM5B30 | -06D | ± 100 mV | 0 … 10 V | |
| SCM5B30 | -07* | ± 1 V | ± 5 V | SCM5B30 | -07D* | ± 1 V | ± 10 V |
* Gleich wie SCM5B31-01 mit 50 MΩ Eingangswiderstand
Sonderkonfigurationen erhalten Sie auf Anfrage. Kontaktieren Sie uns!
