187,00 €
zzgl. MwSt.
Nur %1 übrig
- 4 Hz Bandbreite
- Eingang: V-Signale
- Ausgang: 0V…+5V / 0V…+10V / -5V…+5V / -10V…+10V
- Isolation: 1500 Vrms
- Maße: 58 x 57 x 15 mm
Bitte wählen Sie eine *Ausführungsoption für die gewünschte Ein-/Ausgangsspannung.

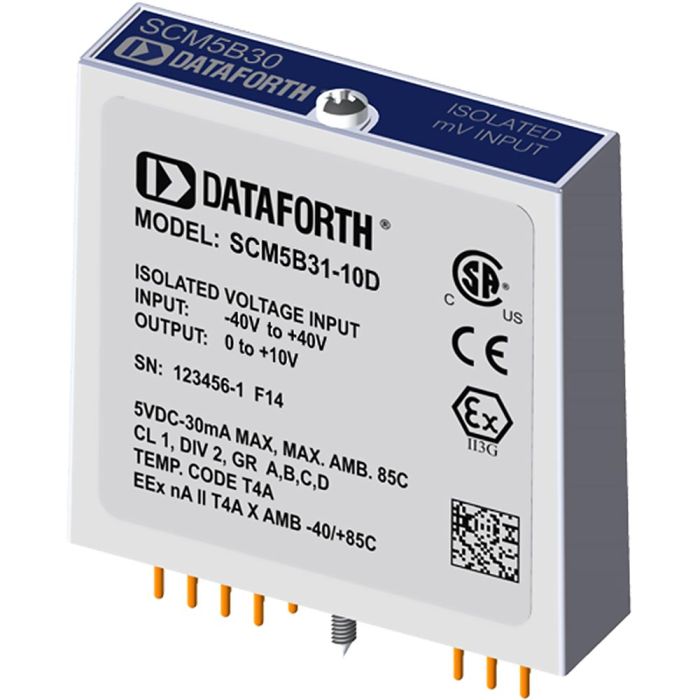

Bei der Serie SCM5B31 von Dataforth handelt es sich um isolierte analoge Spannungsverstärkermodule. Jedes SCM5B31 Spannungsverstärkermodul stellt einen einzelnen analogen Eingangskanal dar, der gefiltert, isoliert, verstärkt und in ein analoges Spannungsausgangssignal verwandelt wird. Durch die Steuerung der Spannungsausgänge mittels eines TTL-Logik Schalteingangs wird die Zusammenschaltung mehrerer Analogmodule auf einem gemeinsamen Analogbus ohne externen Multiplexer ermöglicht.
Produkteigenschaften
- Eingang: V-Signale
- Ausgang: 0V…+5V / 0V…+10V / -5V…+5V / -10V…+10V
- Bandbreite: 4 Hz
- Isolation: 1500 Vrms
- Eingangsschutz: 240 Vrms
- Eingangswiderstand: 650 kOhm (min.)
- Genauigkeit: ± 0.03 %
- Linearität: ± 0.005 %
- ANSI/IEEE: C37.90.1 Überspannungsschutz
- Gleichtaktunterdrückung: 160 dB
- 3-Wege-Trennung
- NMR: 95/90 dB bei 60/50 Hz
- Spannungsversorgung: +5 VDC
- Erweiterte Betriebstemperatur: -40 °C … +85 °C
- Unterschiedliche Modultypen auf Trägerplatine möglich
- Maße: 58 x 57 x 15 mm
- Optional Hutschienenmontage
- CSA zertifiziert, FM anerkannt, CE und ATEX geprüft
- Umfangreiches Zubehör
| Modell | Option | Eingang | Ausgang | Modell | Option | Eingang | Ausgang | |
| SCM5B31 | -01 | ± 1 V | ± 5 V | SCM5B31 | -01D | ± 1 V | ± 10 V | |
| SCM5B31 | -02 | ± 5 V | ± 5 V | SCM5B31 | -02D | ± 5 V | ± 10 V | |
| SCM5B31 | -03 | ± 10 V | ± 5 V | SCM5B31 | -03D | ± 10 V | ± 10 V | |
| SCM5B31 | -04 | ± 1 V | 0 … 5 V | SCM5B31 | -04D | ± 1 V | 0 … 10 V | |
| SCM5B31 | -05 | ± 5 V | 0 … 5 V | SCM5B31 | -05D | ± 5 V | 0 … 10 V | |
| SCM5B31 | -06 | ± 10 V | 0 … 5 V | SCM5B31 | -06D | ± 10 V | 0 … 10 V | |
| SCM5B31 | -07 | ± 20 V | ± 5 V | SCM5B31 | -07D | ± 20 V | ± 10 V | |
| SCM5B31 | -08 | ± 20 V | 0 … 5 V | SCM5B31 | -08D | ± 20 V | 0 … 10 V | |
| SCM5B31 | -09 | ± 40 V | ± 5 V | SCM5B31 | -09D | ± 40 V | ± 10 V | |
| SCM5B31 | -10 | ± 40 V | 0 … 5 V | SCM5B31 | -10D | ± 40 V | 0 … 10 V |
Sonderkonfigurationen erhalten Sie auf Anfrage. Kontaktieren Sie uns!
