Maximieren Sie Ihre Messgenauigkeit mit der modularen iDAQ-Serie von Advantech
Sind Sie auf der Suche nach einem präzisen, flexiblen und zuverlässigen Datenerfassungssystem, das mit Ihren wachsenden Anforderungen Schritt hält? In der modernen Messtechnik sind genaue und zuverlässige Daten entscheidend für fundierte Entscheidungen und Innovationen. Herkömmliche Datenerfassungssysteme stoßen jedoch oft an ihre Grenzen, wenn es um Flexibilität, Skalierbarkeit und Präzision geht.
Hier kommt die iDAQ-Serie von Advantech ins Spiel – eine innovative, modulare Datenerfassungslösung, die speziell für anspruchsvolle Messaufgaben entwickelt wurde. iDAQ steht für Industrial Data Acquisition und verkörpert die nächste Generation modularer Messsysteme. Diese Serie kombiniert höchste Messgenauigkeit mit außergewöhnlicher Flexibilität und Robustheit, um Ihre messtechnischen Herausforderungen zu meistern.
Was macht die iDAQ-Serie so besonders?
Die iDAQ-Serie von Advantech ist mehr als nur ein Datenerfassungssystem – sie ist eine modulare Plattform, die sich nahtlos an Ihre spezifischen Bedürfnisse anpasst. Das Herzstück bilden hochwertige Messmodule, die eine Vielzahl von Sensortypen und Signalen unterstützen. Diese Module lassen sich flexibel kombinieren und erweitern, sodass Sie Ihr System jederzeit an neue Messaufgaben anpassen können.
Ihre Vorteile auf einen Blick
Modulare Flexibilität
Die iDAQ-Module lassen sich flexibel kombinieren und erweitern, sodass Sie Ihr System jederzeit an neue Messaufgaben anpassen können. Wählen Sie aus einem breiten Spektrum an Modulen für Thermoelemente, Spannung, Strom, IEPE/ICP®, Widerstand, Dehnungsmessstreifen, Frequenz, digitale I/O, Zähler und mehr.
Präzise Messergebnisse
Profitieren Sie von genauen und zuverlässigen Messungen für fundierte Entscheidungen. Hochauflösende A/D-Wandler mit bis zu 24 Bit Auflösung und hohen Abtastraten bis 256 kS/s pro Kanal garantieren maximale Signalqualität.
Industrielle Robustheit
iDAQ-Module sind für den Einsatz in anspruchsvollen Industrieumgebungen konzipiert. Sie sind schock- und vibrationsfest (bis zu 30G Schock und 5Grms zufällige Vibration) und bieten EMV-Schutz durch ein speziell abgeschirmtes Gehäuse aus Aluminiumlegierung.
Hot-Swapping für maximale Betriebskontinuität
iDAQ-Module sind im laufenden Betrieb austauschbar, ohne dass das System heruntergefahren werden muss. Dies minimiert Ausfallzeiten in kritischen Anwendungen.
Präzise Zeitsynchronisation
Die iDAQ-900 Chassis bieten einen schnellen Buszugriff zur Backplane-Verbindung der Module. Takt- und Trigger-Signale ermöglichen eine exakte zeitliche Synchronisation aller Messkanäle. Über programmierbare Funktionspins (PFP) lassen sich externe Geräte für hochpräzise Synchronisation oder Triggerung einbinden.
Verteilte Datenerfassung
Die USB-Daisy-Chain-Funktion der iDAQ-934 und iDAQ-938 Chassis ermöglicht den Aufbau verteilter Messsysteme. Es können 5 Basismodule mit max. 8 Steckplätzen pro Modul kaskadiert werden (= 40 Module) – ganz ohne zusätzlichen Verdrahtungsaufwand. So lassen sich Messmodule direkt an den relevanten Messpunkten platzieren, etwa an Maschinen, Prüfständen oder in Testumgebungen. Das verkürzt Kabellängen, reduziert Störeinflüsse und verbessert die Signalqualität – ideal für Condition Monitoring, End-of-Line-Tests oder modulare Prüfplätze in der Fertigung und Entwicklung.
Erweiterungsmöglichkeiten mit AMAX-Controller
Mit dem iDAQ-964 Chassis, in Verbindung mit einem lassen sich gängige Industrieprotokolle wie EtherCAT, CANopen, Modbus TCP und OPC UA integrieren. So kann die iDAQ-Serie auch in komplexe Automatisierungsarchitekturen eingebunden werden. Umfangreiche Software-Unterstützung und Treiber erleichtern dabei die Konfiguration und Programmierung.

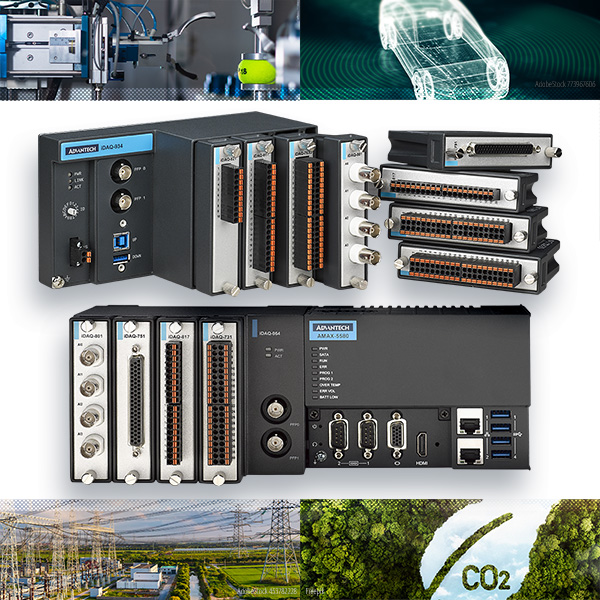

Vielseitige Einsatzmöglichkeiten für Ihre Branche
Die iDAQ-Serie ist ideal für eine Vielzahl von Anwendungen in unterschiedlichen Branchen, darunter:
- Fertigungsindustrie: Qualitätskontrolle, Maschinen- und Anlagenüberwachung (Condition Monitoring), Prozessoptimierung, Lebensdauerprüfung, Schwingungsanalyse
- Automobilindustrie: Fahrzeugtests, Komponententests, Prüfstandsanwendungen, Fahrdynamikmessungen, NVH-Analyse
- Energietechnik: Überwachung von Energieanlagen, Netzwerkstabilität, Prüfung von erneuerbaren Energiesystemen, Smart Grid Anwendungen
- Forschung und Entwicklung: Experimentelle Messungen, Materialprüfung, Grundlagenforschung, wissenschaftliche Datenerfassung
- Umweltüberwachung: Erfassung von Umweltdaten, Klimaforschung, Emissionsmessungen, Wetterstationen
Entdecken Sie die iDAQ-Produktvielfalt
iDAQ-700 Serie: Digitale I/O- und Zählermodule für das iDAQ-934 Basismodell
Die iDAQ-700 Serie von Advantech umfasst kompakte und robuste Digitalmodule zur Integration in ein iDAQ-934 oder iDAQ-938 Chassis. Alle Module sind hot-swap-fähig, unterstützen eine erweiterte Betriebstemperatur und eignen sich für industrielle Automatisierungsaufgaben, wie z. B. Steuerung, Zustandsüberwachung und Positionsbestimmung. Jedes Modul bietet spezifische Funktionen, etwa isolierte digitale Ein-/Ausgänge, TTL-I/Os, Relais-Schaltausgänge oder Encoder-Funktionen.
Modell-Überblick:
- iDAQ-731
Universelles 32-Kanal-Digitalmodul mit 16 isolierten Eingängen und 16 isolierten Ausgängen, bis 40 V Schaltspannung, 600 VRMS-Isolation. Gepufferte I/Os bis 10 kHz. - iDAQ-751
48-Kanal-TTL-Digitalmodul mit konfigurierbaren Ein-/Ausgängen, gepuffert bis 10 kHz. Anschluss über 62-polige Sub-D Buchse. - iDAQ-763D
16-Kanal-Solid-State-Relais-Modul (Form A), bis 60 V/1.3 A (max. 4 A/100 ms), 600 VRMS-Isolation. Gepufferte Ausgänge bis 500 Hz. - iDAQ-784
4-Kanal-Encoder- und Zählermodul mit 32-Bit-Zählern. Unterstützt Quadratur-, Puls-/Richtung- und CW/CCW-Modi. Bietet Trigger-, PWM- und Vergleichsausgang für präzise Positions- und Frequenzmessung. Synchronisation mit anderen iDAQ-Modulen über Chassis möglich. Isolation bis 2.500 VDC.
Kernmerkmale und Vorteile:
- Hot-Swap-fähig
Module können im laufenden Betrieb getauscht werden. - Industrietauglich
Widerstandsfähig gegen Schock und Vibration, Temperaturbereich bis -40 °C (784) bzw. -20 °C (731/751/763D). - Flexible Verbindungsmöglichkeiten
Federklemmen oder Sub-D-Anschluss je nach Modell - Galvanische Trennung
Isolierte Eingänge und Ausgänge für hohe Betriebssicherheit - Softwareintegration
Unterstützung für C/C++, LabVIEW, Python u. a.
Diese Module sind ideal geeignet für industrielle Anwendungen in Maschinensteuerung, Positionserfassung, Schaltaufgaben oder digitale Zustandsüberwachung – stets in Kombination mit einem passenden iDAQ-Chassis wie dem iDAQ-934, iDAQ-938 und weitere Basissysteme, die der Hersteller Advantech für die Zukunft angekündigt hat.
-
iDAQ-731
32-Kanal Digital Modul für das iDAQ-934 Basismodell- Hot-Swap-fähig im DAQ-System
- Federklemmenblock zur einfachen Verdrahtung
Mehr Produktdetails241,00 €zzgl. MwSt. -
iDAQ-751
48-Kanal TTL Digital Modul für das iDAQ-934 Basismodell- Hot-Swap-fähig im DAQ-System
- Anschluss: 62-polige Sub-D Buchse
Mehr Produktdetails250,00 €zzgl. MwSt. -
iDAQ-763D
16 Solid State Relais (SSR) Modul für das iDAQ-934 Basismodell- Hot-Swap-fähig im DAQ-System
- Federklemmenblock zur einfachen Verdrahtung
Mehr Produktdetails415,00 €zzgl. MwSt. -
iDAQ-784
4-Kanal Encoder-Modul für das iDAQ-934 Basismodell- 4x 32-Bit Encoder Zähler / Timer
- Unterstützte Encoder-Modi: Quadratur (X1, X2, X4), Zweipuls (CW/CCW), Pulsrichtung (vorzeichenbehafteter Puls)
Mehr Produktdetails609,00 €zzgl. MwSt.
iDAQ-800 Serie: Analoge Ein- und Ausgangsmodule für anspruchsvolle Messaufgaben
Die iDAQ-800 Serie von Advantech umfasst leistungsstarke analoge Ein- und Ausgangsmodule zur Integration in modulare Messsysteme mit iDAQ-900-Chassis. Sie wurde speziell für präzise, zeitsynchrone Datenerfassung in industriellen, wissenschaftlichen und laborbasierten Anwendungen entwickelt. Je nach Modultyp eignen sich die Karten für Spannungs-, Strom-, Temperatur- oder Brückenmessungen sowie für präzise Signalausgabe.
Modell-Überblick:
- iDAQ-801
4-Kanal analoges Eingangsmodul mit simultaner Abtastung bis 256 kS/s, 24 Bit Auflösung, BNC-Anschlüsse - iDAQ-815
8-Kanal RTD-Temperaturmodul (z. B. PT100/PT1000), 24 Bit Auflösung, max. 200 kS/s Summenabtastrate - iDAQ-817
8-Kanal analoges Eingangsmodul (±10 V/±20 mA), 16 Bit, bis 200 kS/s Summenabtastrate - iDAQ-821
4-Kanal analoges Ausgangsmodul, 16 Bit, Spannungs- und Stromausgänge individuell pro Kanal konfigurierbar - iDAQ-841
8-Kanal simultanes analoges Eingangsmodul, 24 Bit, bis 1 MS/s, mit Anti-Aliasing-Filter - iDAQ-868
8-Kanal Thermoelement-Modul (Typ J, K, T, E etc.), galvanisch getrennt - iDAQ-871
4-Kanal Brücken-Eingangsmodul (für Voll-, Halb- und Viertelbrücken), 24 Bit, 25.6 kS/s pro Kanal - iDAQ-873
8-Kanal Brücken-Eingangsmodul (für Viertelbrücken), 24 Bit, 25.6 kS/s pro Kanal
Kernmerkmale und Vorteile:
- Hochpräzise Signalerfassung
16 bis 24 Bit Auflösung, bis zu 1 MS/s pro Kanal (modellabhängig) - Flexible Kanalnutzung
Spannungs-, Strom-, Temperatur- und Brückenmessungen je nach Modultyp - Einfache Integration
Unterstützung gängiger Programmiersprachen wie C/C++, Python, LabVIEW, Java - Synchronisierung
Mehrere Module lassen sich innerhalb des Chassis synchron betreiben - Hot-Swap-fähig
Module können im laufenden Betrieb gewechselt werden - Robust und industrietauglich
Isolierte Eingänge, weiter Temperaturbereich (bis -40 °C), vibrationsresistent - Verschiedene Anschlussarten
Federklemmenblöcke oder BNC (modellabhängig) - Individuelle Kanalparametrierung
Viele Module ermöglichen individuelle Kanalbereiche oder Trigger-Modi
Diese Eigenschaften machen die iDAQ-800 Serie besonders geeignet für Anwendungen, die eine präzise analoge Signalerfassung oder Signalausgabe erfordern – etwa in der Temperaturmessung, Brückensensorik, Spannungs- und Stromüberwachung oder Signalsteuerung. Typische Einsatzbereiche finden sich in der Sensorikentwicklung, der Materialprüfung, der Industrie- und Laborautomatisierung sowie in anspruchsvollen Prüfständen mit hohem Bedarf an Kanalanzahl, Auflösung und Synchronisierung.
-
iDAQ-801
4-Kanal analoges Eingangsmodul für das iDAQ-934 Basismodell- Hot-Swap-fähig im DAQ-System
- Störsichere BNC-Anschlüsse
Mehr Produktdetails995,00 €zzgl. MwSt. -
iDAQ-815
8-Kanal RTD-Modul für das iDAQ-934 Basismodell- Hot-Swap-fähig im DAQ-System
- 8 simultane RTD-Kanäle für Temperaturerfassung
Mehr Produktdetails721,00 €zzgl. MwSt. -
iDAQ-817
8-Kanal analoges Eingangsmodul für das iDAQ-934 Basismodell- Hot-Swap-fähig im DAQ-System
- Federklemmenblock zur einfachen Verdrahtung
Mehr Produktdetails333,00 €zzgl. MwSt. -
iDAQ-821
4-Kanal analoges Ausgangsmodul für das iDAQ-934 Basismodell- Hot-Swap-fähig im DAQ-System
- Federklemmenblock zur einfachen Verdrahtung
Mehr Produktdetails263,00 €zzgl. MwSt. -
iDAQ-841
8-Kanal analoges Eingangsmodul für das iDAQ-934 Basismodell- Hot-Swap-fähig im DAQ-System
- Federklemmenblock zur einfachen Verdrahtung
Mehr Produktdetails1.562,00 €zzgl. MwSt. -
iDAQ-868
16-Kanal Thermoelement-Modul für alle iDAQ-Basismodelle- Auflösung: 24 Bit
- Unterstützt Thermoelement-Typen J, K, E, R, S, N, B, T
- High-Resolution-Modus: 57 ms/Kanal, inkl. 50/60 Hz Filter
Mehr Produktdetails783,00 €zzgl. MwSt. -
iDAQ-871
4-Kanal analoges Eingangsmodul für das iDAQ-934 Basismodell- 4-Kanal analoges Eingangsmodul
- Sampling Rate 25,6 KS/s (pro Kanal)
Mehr Produktdetails1.402,00 €zzgl. MwSt. -
iDAQ-873
8-Kanal analoges Eingangsmodul für das iDAQ-934 Basismodell- 8-Kanal analoges Eingangsmodul
- Sampling Rate 25,6 KS/s (pro Kanal)
Mehr Produktdetails1.065,00 €zzgl. MwSt.
iDAQ-900 Serie: Modulare Chassis für flexible Datenerfassungssysteme
Die iDAQ-900 Serie bietet Chassis-basierte modulare Plattformen für den flexiblen Aufbau von Datenerfassungssystemen. Diese Serie dient als zentrale Grundlage für die Integration verschiedener iDAQ-Module und ermöglicht eine skalierbare, leistungsstarke Messdatenerfassung für industrielle und wissenschaftliche Anwendungen.
Modell-Überblick:
- iDAQ-934
Kompaktes USB 3.0 DAQ-Chassis mit 4 Steckplätzen für iDAQ-Module. Unterstützt Daisy-Chain-Verbindung mit bis zu fünf Einheiten. - iDAQ-938
USB 3.0 DAQ-Chassis mit 8 Steckplätzen für größere Messsysteme. Ebenfalls kaskadierbar via Daisy-Chain. - iDAQ-964
PCIe-basiertes 4-Slot-Chassis für den Betrieb mit – für Standalone-DAQ-Systeme mit Industrieprotokollen und Echtzeitfunktion.
Kernmerkmale und Vorteile:
- Modulares Chassis-System
Ermöglicht die individuelle Konfiguration des Systems je nach Messaufgabe durch den Einschub verschiedener iDAQ-Module. - Hot-Swap-Fähigkeit
Module können im laufenden Betrieb ausgetauscht werden, ohne den Messvorgang zu unterbrechen – ideal für kontinuierliche Prozesse und industrielle Anwendungen. - Schneller Backplane-Buszugang
Die interne Backplane verbindet alle Module direkt miteinander und ermöglicht eine schnelle, synchrone Kommunikation für Takt- und Trigger-Signale – ohne zusätzliche externe Verdrahtung. - Integrierte Synchronisation & Triggerung:
- Trigger- und Schrittmacher-Takte steuern Start, Ende und Erfassungsgeschwindigkeit des Messzyklus.
- Programmierbare Funktionspins (PFP) ermöglichen externe Synchronisation oder Triggerung durch externe Geräte.
- Software-gesteuerte Synchronisation reduziert den Verkabelungsaufwand und erleichtert die Systemintegration.
- Kompakte und robuste Bauform:
Geeignet für den Einsatz im Labor, in der Industrie und in mobilen Anwendungen – vibrations- und schockresistent, mit EMV-geschütztem Gehäuse aus Aluminiumlegierung, für DIN-Schienen- oder Wandmontage. - Verschiedene Chassis-Größen
Wahlweise mit 4 oder 8 Steckplätzen, um den Anforderungen unterschiedlicher Systemgrößen gerecht zu werden. - USB-Daisy-Chain-Funktion
Verbindung von bis zu 5 USB-Chassis möglich – für modulare Systeme mit bis zu 40 Kanälen über einen USB-Port. - Erweiterung mit AMAX-5000
Das iDAQ-964 Chassis ermöglicht in Verbindung mit einem die Integration von Industrieprotokollen wie EtherCAT, CANopen, Modbus TCP und OPC UA. - Flexible Softwareunterstützung
Programmierbar mit LabVIEW, C/C++, Python und weiteren gängigen Sprachen – inklusive API & SDK.
-
iDAQ-934
Modulares USB 3.0 iDAQ System mit vier Steckplätzen- 2 x programmierbare Funktionspins (BNC-Anschluss) für Timing-Signale (Trigger und Clock)
- Automatische Synchronisierung der Einsteckmodule untereinander durch ein internes Bussystem
Mehr Produktdetails547,00 €zzgl. MwSt. -
iDAQ-938
Modulares USB 3.0 iDAQ System mit acht Steckplätzen- 2 x programmierbare Funktionspins (BNC-Anschluss) für Timing-Signale (Trigger und Clock)
- Automatische Synchronisierung der Einsteckmodule untereinander durch ein internes Bussystem
Mehr Produktdetails985,00 €zzgl. MwSt. -
iDAQ-964
4-Slot DAQ-Chassis-Modul für AMAX-5000- 4-Slot DAQ-Chassis-Modul für die Erweiterung mit bis zu vier iDAQ-Modulen
- PCIe-Schnittstelle für die Verbindung mit AMAX-5000 Controllern
Mehr Produktdetails618,00 €zzgl. MwSt.
Nahtlose Integration in Ihre Systemumgebung
Das iDAQ-964 in Verbindung mit einem bietet die Möglichkeit, ein kompaktes Mess- und Prüfsystem zu erstellen. Hier kann die AMAX-5000 Serie mit ihrer Vielzahl an E/A Modulen mit den Modulen der iDAQ-Serie gekoppelt werden.
Advantech bietet eine umfassende Software-Unterstützung und zahlreiche Treiber, um die Integration in Ihre bestehenden Systeme zu vereinfachen:
SDKs für gängige Programmiersprachen: LabVIEW, C/C++, Python
Industrieprotokolle: Modbus TCP, OPC UA, MQTT
API & Konfigurations-Tools: DAQNavi & WebAccess/DAQ
Sie benötigen mehr Informationen? Kontaktieren Sie unseren Messtechnik-Experten für eine persönliche Beratung!
