- 4x 32-Bit Encoder Zähler / Timer
- Unterstützte Encoder-Modi: Quadratur (X1, X2, X4), Zweipuls (CW/CCW), Pulsrichtung (vorzeichenbehafteter Puls)
- Programmierbarer Trigger-Ausgang für Positionsvergleich (Preload FIFO)

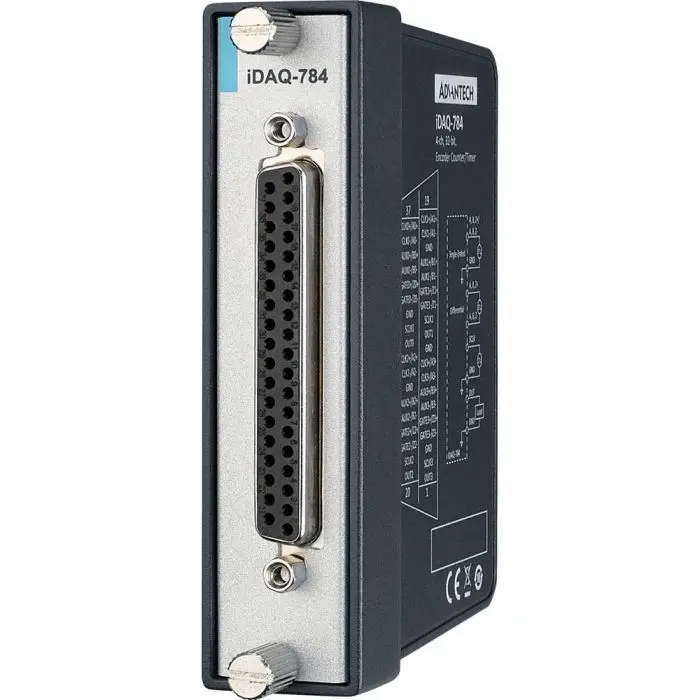

Das iDAQ-784 ist ein 4x 32-Bit Encoder Zähler / Timer, der mehrere Encoder-Modi unterstützt: Quadratur (X1, X2, X4), Zweipuls (CW/CCW), Pulsrichtung (vorzeichenbehafteter Puls). Ein programmierbarer Trigger-Ausgang ermöglicht den Positionsvergleich (Preload FIFO) für Motorsteuerungen und Anwendungen zur Positionsüberwachung. Außerdem bietet es allgemeine Zählerfunktionen wie Frequenzmessung, Impulsbreitenmessung, Impulsausgang und PWM-Ausgang. Ein Vergleichsausgang steht als Trigger oder Konvertierungstakt für iDAQ-Module über das iDAQ-Chassis zur Verfügung. Eine gepufferte Erfassung ermöglicht die Synchronisation mit anderen iDAQ-Modulen. Alle Kanäle sind galvanisch getrennt und der Opto-Koppler bis zu 2.500 VDC geschützt.
Durch die umfangreiche Softwareunterstützung kann die Programmierung unter C/C++, C#, Java, LabVIEW, Python, usw. erfolgen.
Produkteigenschaften
- 4x 32-Bit Encoder Zähler / Timer
- Unterstützte Encoder-Modi: Quadratur (X1, X2, X4), Zweipuls (CW/CCW), Pulsrichtung (vorzeichenbehafteter Puls)
- Programmierbarer Trigger-Ausgang für Positionsvergleich (Preload FIFO)
- Vergleichsausgang als Trigger oder Konvertierungstakt für iDAQ-Module über das iDAQ-Chassis
- Durch gepufferte Datenserfassung Synchronisation mit anderen iDAQ-Modulen möglich
- Hot-Swap-fähig im DAQ-System
- Federklemmenblock zur einfachen Verdrahtung
- Erweiterter Temperaturbereich: -40 °C bis + 70 °C
