ATS5004D Automotive Oszilloskop

ATS5004D Automotive Oszilloskop – ein Hochleistungs-Laborskop für Fahrzeugmechaniker

Das ATS5004D Automotive Oszilloskop zeichnet sich durch vier Kanäle mit differentiellen Eingängen aus. Neben den standardmäßigen Eigenschaften eines professionellen USB-Oszilloskops bringt das ATS5004D Automotive Scope weitere spezifische Funktionen, wie z. B. SureConnect Verbindungstests und Widerstandsmessungen, mit. Zusätzlich dazu ist das ATS5004D mit einem vielseitigen Software-Paket für Multi-Kanal-Oszilloskope ausgestattet, durch welches es nicht nur als Oszilloskop, sondern auch als Spectrumanalyzer, Datenlogger, Multimeter und Protokollanalyzer verwendet werden kann.

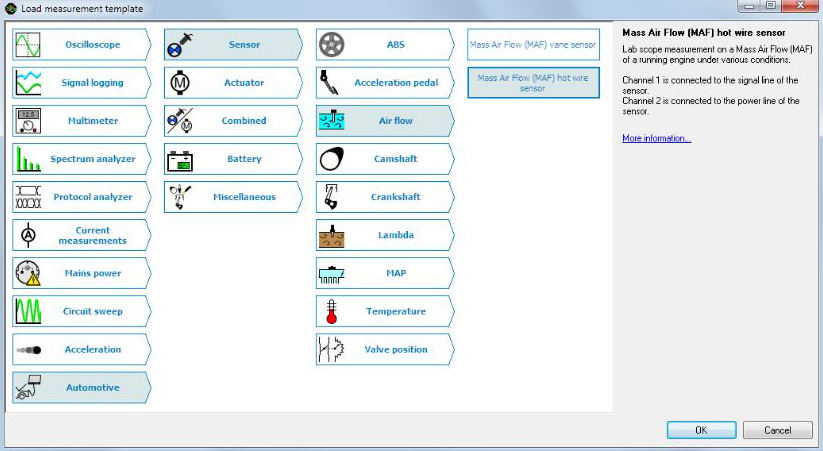

Die TiePie Engineering Multi-Kanal-Oszilloskop Software stellt eine grosse Bandbreite an ready-to-use Vorlagen für Messungen zur Verfügung. Das schließt Vorlagen zur Messung aller gängigen Automotive Sensoren und Aktoren mit ein. Die meisten Messvorlagen wurden so entwickelt, dass die Durchführung erweiterter Messungen mit nur wenigen Mausklicks möglich ist.

Sicheres Messen durch differentielle Eingänge

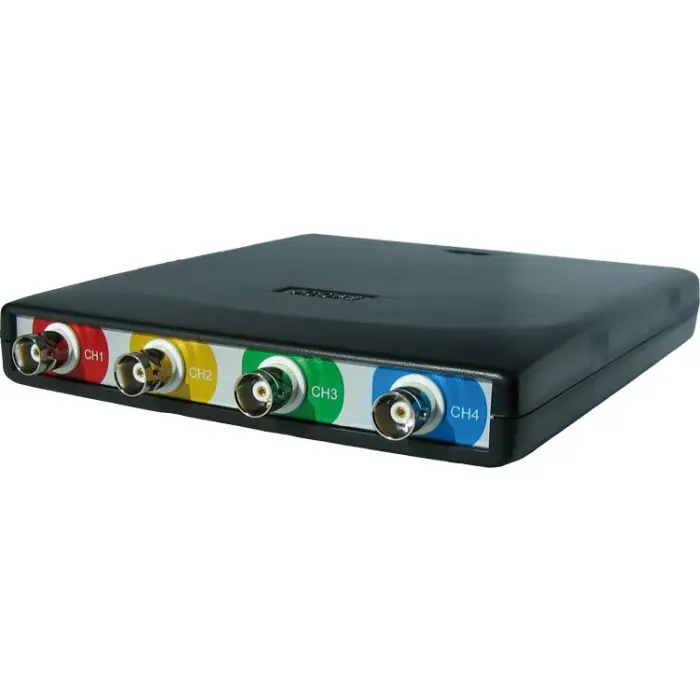

Das ATS5004D Automotive Oszilloskop hat vier Kanäle mit differentiellen Eingängen, durch welche simultane Messungen von vier voneinander völlig unabhängigen Signalen möglich sind. Dank der differentiellen Eingänge kommt es weder durch das Oszilloskop, noch durch das Anschließen eines zweiten Geräts am Computer und am Auto, zum Kurzschluss.

Produkteigenschaften

• 4 analoge, differentielle Kanäle
• Frei wählbare Auflösung: 12/14/16 Bit
• Abtastrate: 50 MS/s
• 50 MHz Bandbreite
• 128 KSamples Specher pro Kanal
• 100 ppm Zeitbasisgenauigkeit
• 500 kS/s Streaming-Geschwindigkeit
• USB 2.0 High Speed (480 Mbit/s)
• Betriebstemperaturbereich: 0 °C bis 55 °C

Lieferumfang

• ATS5004D Automotive Oszilloskop
• Transportbox BB451
• 3 m Messkabel TP-C1812B, BNC 4 mm Banana Jack
• Differentielles Dämpfungsglied TP-DA10
• CD-ROM mit Multi-Kanal-Oszilloskop-Software und Treibern
• Benutzerhandbuch für Gerät und Software
