ab
148,00 €
zzgl. MwSt.
Nur %1 übrig
- Bandbreite: 3 Hz
- Eingang: Thermoelemente Typ J, K und T
- Ausgang: 0 V … 5 V
- Isolation: 1500 Vrms
- Maße: 28.1 x 41.9 x 10.2 mm
Bitte wählen Sie eine *Ausführungsoption für den gewünschten Thermoelementein-/Spannungsausgang.

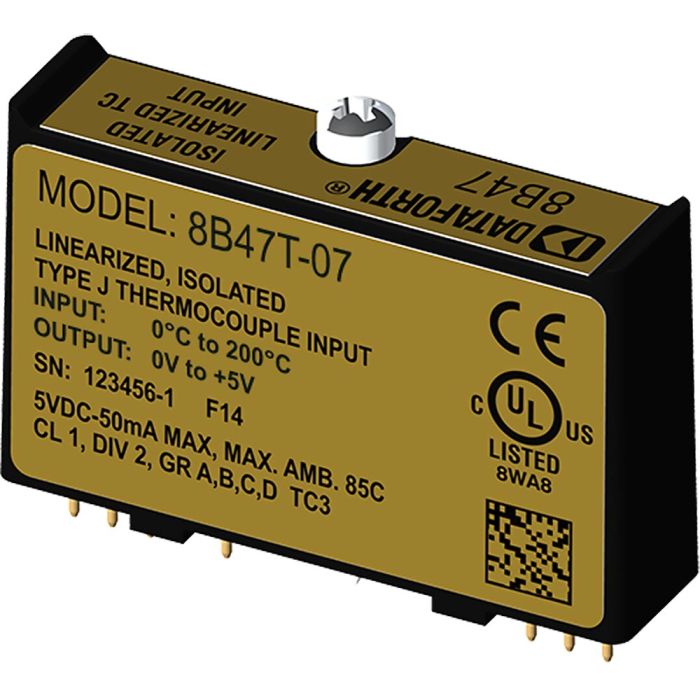

Die isolierten Thermoelement-Messverstärker 8B47 von Dataforth eignen sich besonders für die Überwachung von Prozesssignalen und erzeugen Hochpegelsignale für Datenerfassungssysteme. Jedes 8B47 Thermoelement-Eingangsmodul isoliert, filtert, verstärkt und linearisiert ein Thermoelement-Eingangssignal und erzeugt ein analoges Spannungsausgangssignal.
Produkteigenschaften
- Eingang: Thermoelemente Typ J, K und T
- Ausgang: 0 V … 5 V
- Bandbreite 3 Hz
- Isolation 1500 Vrms
- Eingangsschutz 240 VAC
- Eingangswiderstand 50 MOhm
- Genauigkeit ± 0.21 % bis ± 0.48 %
- ANSI/IEEE C37.90.1 Überspannungsschutz
- Gleichtaktunterdrückung 120 dB
- 2-Wege-Trennung
- NMR: 70 dB bei 60 Hz
- Spannungsversorgung +5 VDC
- Betriebstemperatur -40 °C … +85 °C
- Unterschiedliche Modultypen auf Trägerplatine möglich
- Maße 28.1 x 41.9 x 10.2 mm
- Optional Hutschienenmontage
- CE geprüft, UL gelistet bevorstehend
- Umfangreiches Zubehör
Ausführungsoptionen
| Modell | Option | Thermoelement‑Typ | Eingang | Ausgang | Modell | Option | Thermoelement‑Typ | Eingang | Ausgang | |
| 8B47J | -01 | J | 0 °C bis +760 °C | 0 V bis +5 V | 8B47K | -05 | K | 0 °C bis +500 °C | 0 V bis +5 V | |
| 8B47J | -02 | J | –100 °C bis +300 °C | 0 V bis +5 V | 8B47K | -13 | K | –100 °C bis +1350 °C | 0 V bis +5 V | |
| 8B47J | -03 | J | 0 °C bis +500 °C | 0 V bis +5 V | 8B47K | -14 | K | 0 °C bis +1200 °C | 0 V bis +5 V | |
| 8B47J | -12 | J | –100 °C bis +760 °C | 0 V bis +5 V | 8B47T | -06 | T | –100 °C bis +400 °C | 0 V bis +5 V | |
| 8B47K | -04 | K | 0 °C bis +1000 °C | 0 V bis +5 V | 8B47T | -07 | T | 0 °C bis +200 °C | 0 V bis +5 V |
Sonderkonfigurationen erhalten Sie auf Anfrage. Kontaktieren Sie uns!
