NEU

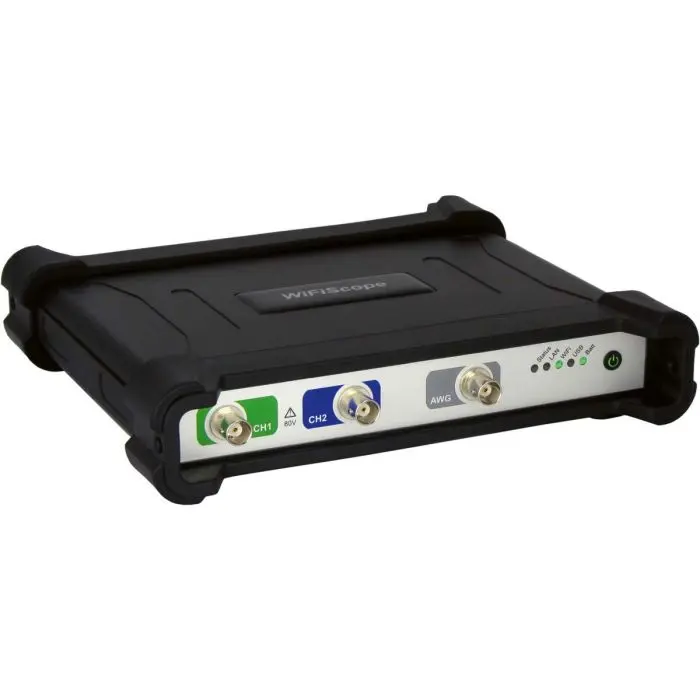

WiFiScope WS5-Serie: drahtlose 2-Kanal-WiFi-Oszilloskope & Signal-Generatoren

Galvanische Isolierung, zuverlässige Fernmessungen, über Ethernet-Verbindung (LAN, WiFi oder WAN) oder über USB 2.0/3.0

Artikelname Preis Menge
WS5-540: 500 MSa/s max. Sampling-Geschwindigkeit, 20 MSa/s max. Streaming-Geschwindigkeit, 40 MHz max. Signalfrequenz AWG
1.801,00 € *
WS5-530: 500 MSa/s max. Sampling-Geschwindigkeit, 20 MSa/s max. Streaming-Geschwindigkeit, 30 MHz max. Signalfrequenz AWG
1.762,00 € *
WS5-220: 200 MSa/s max. Sampling-Geschwindigkeit, 10 MSa/s max. Streaming-Geschwindigkeit, 20 MHz max. Signalfrequenz AWG
1.611,00 € *
* Preis zzgl. 19% Mehrwertsteuer und zzgl. Versandkosten.

Beschreibung

Die WiFiScopes von TiePie können mittels Ethernet-Verbindung (LAN, WiFi oder WAN) oder über USB 2.0/3.0 verwendet werden. Eine zusätzliche integrierte Batterie ermöglicht eine kontinuierliche Datenerfassung. Aufgrund der Plug&Play-Funktionalität können die WiFiScopes direkt mit dem Computer verbunden werden und sind ohne spezielle Netzwerkkenntnisse anwendbar. Die WiFi-Oszilloskope sind galvanisch isoliert, wodurch die Bildung von Masseschleifen verhindert wird. Kombiniert mit der Multikanal-Oszilloskop-Software, können die Geräte als hochauflösende Oszilloskope, präzise Spektrumanalysatoren, hoch performante Multimeter, sehr schnelle Datenlogger und als Protokollanalysator verwendet werden.

Produkteigenschaften

Datenerfassung

  • 8, 12, 14, 16 Bit Auflösung, 0.25 % DC vertikale Genauigkeit, 0.1 % typical
  • Bis zu 500 MSa/s Samples, bis zu 250 MHz Bandbreite
  • Bis zu 32 M Sample-Speicher pro Kanal
  • Bis zu 20 MSa/s, 14 Bit kontinuierliches Streaming
  • 1 ppm Time Base Accuracy

Arbiträr-Funktionsgenerator

  • 1 µHz bis zu 40 MHz Sinus, Rechteck, Dreieck, Impuls und beliebige Wellenformen
  • -12 bis 12 V Output (24 Vpp)
  • Bis zu 64 MSamples, 240 MSa/s, 14 Bit arbiträre Wellenform
  • Nebenwellen (non harmonic) < -85 dB
  • 8 ns Anstiegs- und Abfallzeit

Die Modelle im Überblick

Modell max. Sampling-Geschwindigkeit max. Streaming-Geschwindigkeit max. Signalfrequenz AWG
WS5-540 500 MSa/s 20 MSa/s 40 MHz
WS5-530 500 MSa/s 20 MSa/s 30 MHz
WS5-220 200 MSa/s 10 MSa/s 20 MHz

Spezifikation

Bus-System o. Anschluss Ethernet
