Produkteigenschaften
- Frequenzbereich: 9 kHz–26,5 GHz
- RBW: 1 Hz–3 MHz (10 %-Stufen) sowie 4/5/6/8 MHz
- DANL: bis −163 dBm typ. (mit Vorverstärker, frequenzabhängig)
- Phasenrauschen: typ. −107 dBc/Hz @ 10 kHz
- Sweep-Punkte: bis 100 001
- Vorverstärker: Option (bis 26,5 GHz)

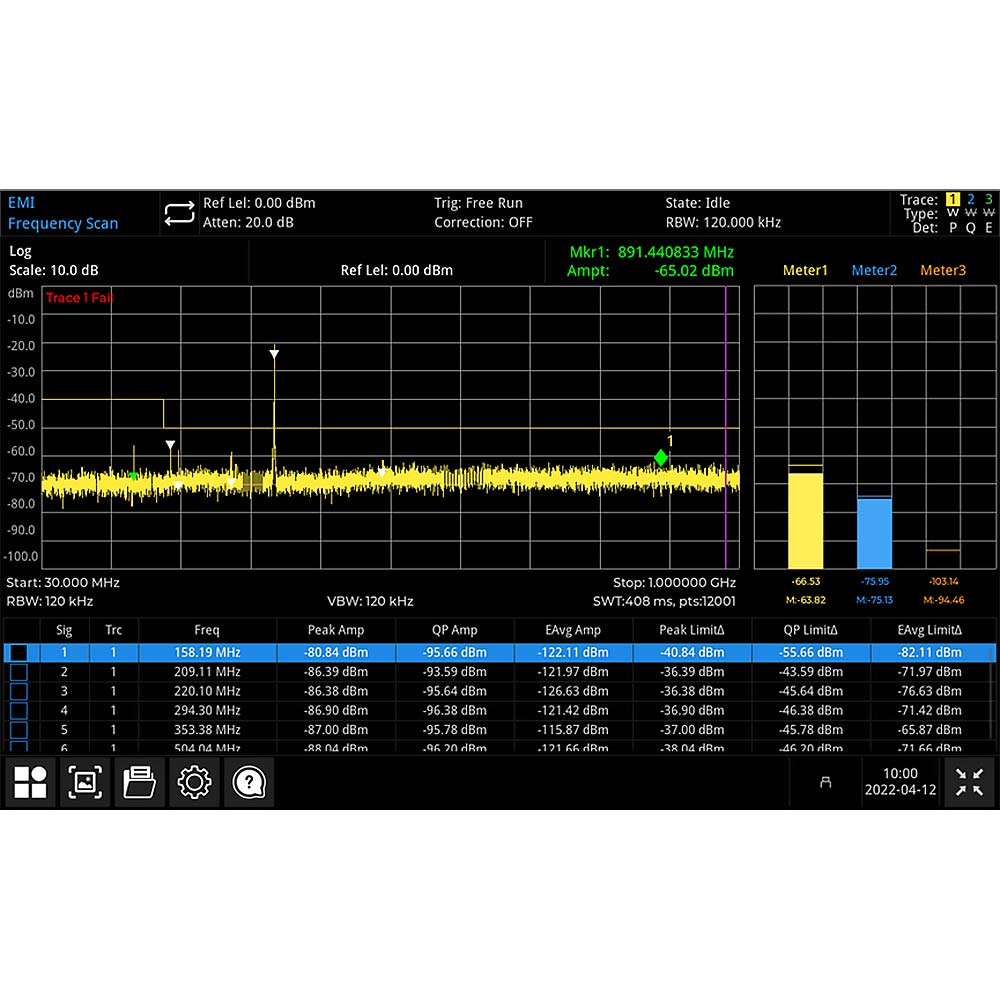

- Erweiterungen (Optionen): EMI-Analyse, Analog-Demod (AM/FM/PM), VSA, I/Q-Analyse, Phasenrausch-Analyse, LTE/5G-NR
- Amplitudenmessbereich: DANL bis +27 dBm; max. sichere Eingangsleistung +27 dBm, Peak +47 dBm (Impuls, spezifiziert)
- Schnittstellen/Sync: USB-Host/Device, LAN (VXI-11), 10-MHz-Referenz In/Out, Extern-Trigger, HDMI-Display
- Anzeige/Bedienung: 15,6", 1920×1080, kapazitiv, Multitouch
- RF-Eingang: 2,92-mm (K)-Stecker

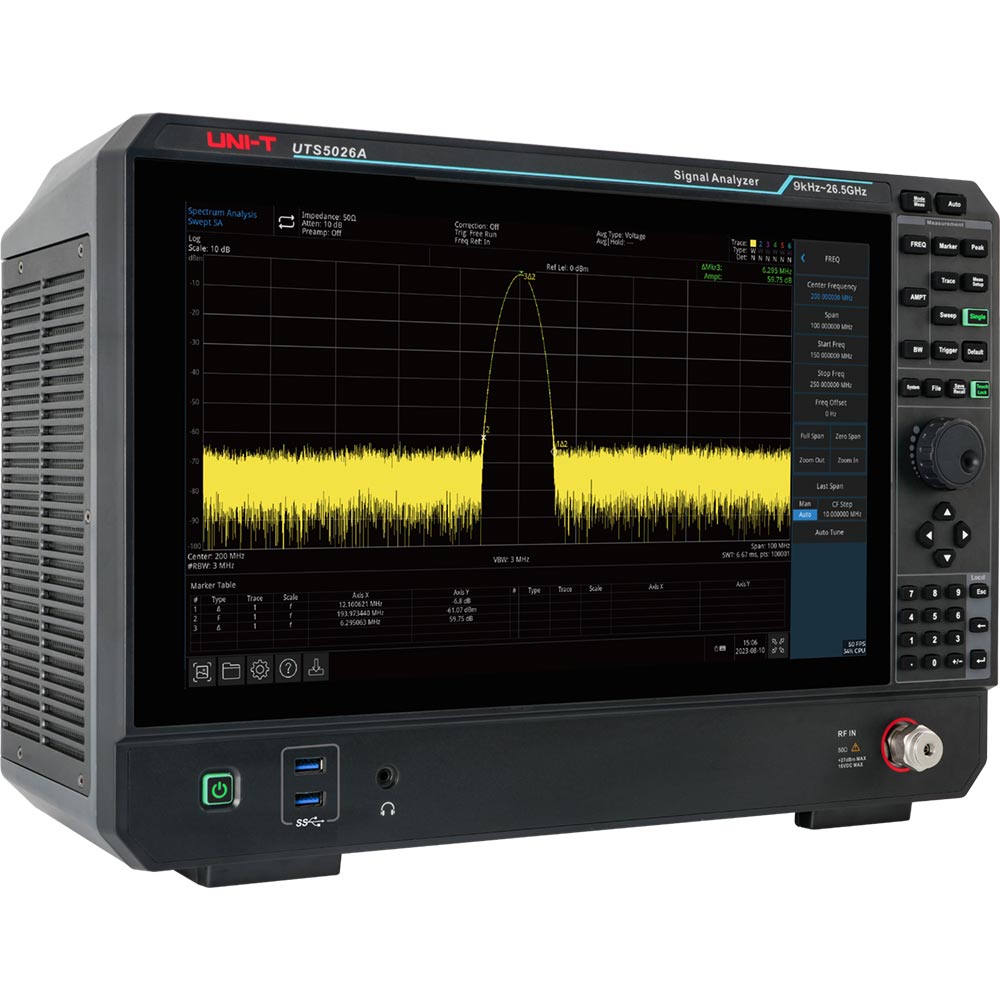

Der UNI-T UTS5026A deckt 9 kHz bis 26,5 GHz ab und ermöglicht präzise Spektrumanalysen mit RBW ab 1 Hz. Ein DANL bis −163 dBm (typ., mit Vorverstärker) unterstützt empfindliche Messungen, das Phasenrauschen beträgt typ. −107 dBc/Hz @ 10 kHz Offset. 100 001 Sweep-Punkte erhöhen die Frequenzauflösung; optionale Anwendungen wie EMI-Vortest, VSA/I-Q-Analyse und 5G/LTE-Demod erweitern den Einsatz. Die 15,6"-Touch-Bedienung sowie USB/LAN, 10-MHz-Ref In/Out und Trigger I/O erleichtern Integration und Remote-Betrieb.
Produkteigenschaften:
- Frequenzbereich: 9 kHz–26,5 GHz
- RBW: 1 Hz–3 MHz (10 %-Stufen) sowie 4/5/6/8 MHz
- DANL: bis −163 dBm typ. (mit Vorverstärker, frequenzabhängig)
- Phasenrauschen: typ. −107 dBc/Hz @ 10 kHz
- Sweep-Punkte: bis 100 001
- Vorverstärker: Option (bis 26,5 GHz)
- Erweiterungen (Optionen): EMI-Analyse, Analog-Demod (AM/FM/PM), VSA, I/Q-Analyse, Phasenrausch-Analyse, LTE/5G-NR
- Amplitudenmessbereich: DANL bis +27 dBm; max. sichere Eingangsleistung +27 dBm, Peak +47 dBm (Impuls, spezifiziert)
- Schnittstellen/Sync: USB-Host/Device, LAN (VXI-11), 10-MHz-Referenz In/Out, Extern-Trigger, HDMI-Display
- Anzeige/Bedienung: 15,6", 1920×1080, kapazitiv, Multitouch
- RF-Eingang: 2,92-mm (K)-Stecker
-
![UT-CK01: Spectrum Utility Kit]()
UT-CK01: Spectrum Utility Kit (Zubehör-Set)- Einsatz: Zubehör-Set für Spektrumanalysatoren
- Kabel: NSMAJ–NJ, 0,7 m, DC–6 GHz, ×1
- Kabel: NJ–NJ, 0,7 m, DC–6 GHz, ×1
249,00 €zzgl. MwSt. -
![UT-CK02: UT-W03-40GHz (1 Stück),UT-C04-40GHz(2 Stück),UT-C03-18GHz (1 Stück)]()
UT-CK02: HF-Kabel- und Adapter-Set 2,92 mm (K)- Eignung: HF-Verbindungen und Adaptionen an Spektrumanalysatoren und HF-Prüfaufbauten
- Frequenzbereich Set: bis 40 GHz (bauteilabhängig)
369,00 €zzgl. MwSt. -
![UTS-EMI01: 30 MHz bis 3 GHz; einschließlich 4 Stück Magnetfeld-Nahfeldsonden]()
UTS-EMI01: Nahfeldsonden-Set für EMI-Vortests- Frequenzbereich: 30 MHz–3 GHz
- Lieferumfang: 3× H-Feld-Sonde (magnetisch), 1× E-Feld-Sonde (elektrisch)
- Anschlusskabel: 1× N–SMA, 1× N–BNC
429,00 €zzgl. MwSt. -
![UT-W02-6GHz: N-SMA-JJ RF Kabel]()
UT-W02-6GHz: N–SMA HF-Kabel (JJ), DC–6 GHz- Anschlüsse: N (Buchse) – SMA (Buchse) („JJ“ = Jack–Jack)
- Einsatzbereich: DC–6 GHz
- VSWR: ≤ 1,25:1 @ 6 GHz
55,00 €zzgl. MwSt. -
![UT-W01-6GHz: N-N-JJ RF Kabel]()
UT-W01-6GHz: N–N HF-Kabel (JJ), DC–6 GHz- Anschlüsse: N (Buchse) – N (Buchse) („JJ“ = Jack–Jack)
- Einsatzbereich: DC–6 GHz
- VSWR: ≤ 1,25:1 @ 6 GHz
55,00 €zzgl. MwSt. -
![UT-W03-40GHz: 2.92J-2.92J RF Kabel]()
UT-W03-40GHz: 2,92-mm (K) HF-Kabel (JJ), DC–40 GHz- Anschlüsse: 2,92 mm (K) – 2,92 mm (K) („JJ“ = Buchse–Buchse)
- Einsatzbereich: DC–40 GHz
- VSWR: ≤ 1,25:1 @ 40 GHz
339,00 €zzgl. MwSt. -
![UT-C02-4GHz:N-BNC-JK Adapter]()
UT-C02-4GHz: N–BNC (JK) Adapter, DC–4 GHz- Anschlüsse: N Buchse → BNC Stecker (JK = Jack–Plug)
- Einsatzbereich: DC–4 GHz
- VSWR: ≤ 1,15:1 @ 4 GHz
29,00 €zzgl. MwSt. -
![UT-C01-6GHz:N-SMA-JK Adapter]()
UT-C01-6GHz: N–SMA (JK) Adapter, DC–6 GHz- Anschlüsse: N Buchse → SMA Stecker (JK = Jack–Plug)
- Einsatzbereich: DC–6 GHz
- VSWR: ≤ 1,15:1 @ 6 GHz
29,00 €zzgl. MwSt. -
![UTS-T01: Empfangsantenne, Betriebsfrequenz 2400 MHz bis 2500 MHz]()
UTS-T01: Empfangsantenne 2,4–2,5 GHz- Arbeitsfrequenz: 2,4–2,5 GHz
- Gewinn: < 2 dBi
15,00 €zzgl. MwSt. -
![UTS-T02: Empfangsantenne, Betriebsfrequenz 824 MHz bis 960 MHz]()
UTS-T02: Empfangsantenne 824–960 MHz- Arbeitsfrequenz: 824–960 MHz
- Gewinn: < 2 dBi
15,00 €zzgl. MwSt. -
![UT-C04-40GHz: 2.92-KKG Adapter]()
UT-C04-40GHz: 2,92-mm (K) Adapter Buchse–Buchse (Gender-Changer), DC–40 GHz- Anschlüsse: 2,92 mm (K) Buchse → 2,92 mm (K) Buchse
- Einsatzbereich: DC–40 GHz
- VSWR: ≤ 1,20:1 @ 40 GHz
79,00 €zzgl. MwSt. -
![UT-C03-18GHz: SMA–N (KJG) Adapter, DC–18 GHz]()
UT-C03-18GHz: SMA–N (KJG) Adapter, DC–18 GHz- Anschlüsse: SMA ↔ N (Hersteller-Kennung: KJG)
- Einsatzbereich: DC–18 GHz
- VSWR: ≤ 1,15:1 @ 18 GHz
79,00 €zzgl. MwSt.
