UTS3000T+-Serie: Spektrumanalysatoren bis 8,4 GHz mit 10,1" Touchscreen

Die UTS3000T+ bringt zuverlässige HF-Analyse in die Bereiche 1,5 bis 8,4 GHz – kompakt, mit 10,1" Multitouch und klarer Bedienlogik. Feiner 1-Hz-RBW und ein niedriger Rauschflur erleichtern die Suche nach schwachen oder intermittierenden Signalen, während bis zu 40 001 Sweep-Punkte die Trennschärfe im Frequenzgang erhöhen. Tracking-Generator und Reflexionsmessung (mit externer Brücke) unterstützen Abgleich und Verifikation von Filtern, Verstärkern und Antennen. Über USB/LAN, 10-MHz-Referenz I/O und Trigger fügt sich die Serie reibungslos in Laborplätze und ATE ein – geeignet für F&E, Fertigung und Ausbildung.

Produkteigenschaften:

• Frequenzbereich je Modell: 9 kHz–1,5 GHz / 3,2 GHz / 3,6 GHz / 8,4 GHz
• RBW: 1 Hz–1 MHz (UTS3015T+, UTS3032T+) · 1 Hz–3 MHz (UTS3036T+, UTS3084T+) · 1-3-10-Stufen
• VBW: 1 Hz–1 MHz (3015/3032) · 1 Hz–3 MHz (3036/3084)
• DANL: bis −161 dBm (typ., mit Vorverstärker)
• Phasenrauschen (typ.): < −98 dBc/Hz @ 10 kHz
• Sweep-Punkte/Traces: 10 001 / 4 (1,5 / 3,2 GHz) · 40 001 / 6 (3,6 / 8,4 GHz)
• Tracking-Generator integriert; Reflexionsmessung (VSWR/Return-Loss) mit UT-RB60
• Amplitudengenauigkeit < 0,7 dB; max. zulässige Eingangsleistung ≤ +33 dBm (3 min, Atten > 20 dB)
• Schnittstellen/Sync: USB-Host/Device, LAN (VXI-11), 10-MHz-Ref In/Out, Extern-Trigger, HDMI
• Anzeige: 10,1" kapazitiver Multitouch, 1280×800

Die Modelle im Überblick:

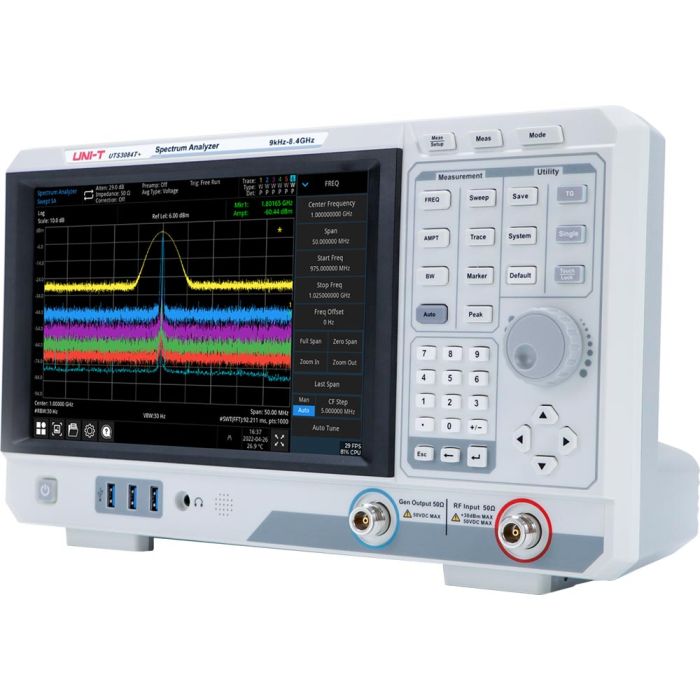

• UTS3084T+: Spektrumanalysator, 8,4 GHz
• UTS3036T+: Spektrumanalysator, 3,6 GHz
• UTS3032T+: Spektrumanalysator, 3,2 GHz
• UTS3015T+: Spektrumanalysator, 1,5 GHz
