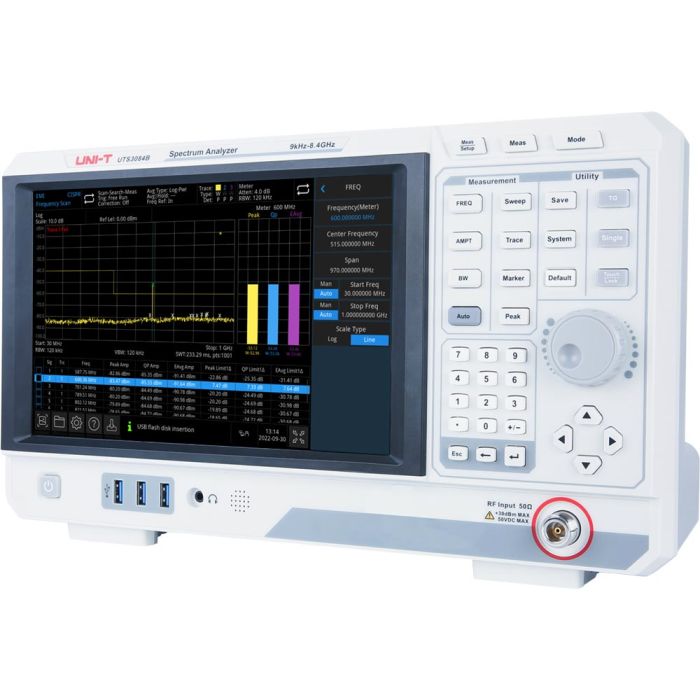

UTS3000B-Serie: Spektrumanalysatoren bis 8,4 GHz mit 10,1" Touchscreen

Die UTS3000B-Serie bringt präzise Spektrumanalyse in ein kompaktes 10,1"-Touchgerät und setzt auf digitale ZF-Technik für stabile Messergebnisse. Der Frequenzbereich von 9 kHz bis 8,4 GHz deckt Aufgaben von Entwicklung über Serienfertigung bis zur Ausbildung ab. Auflösebandbreiten ab 1 Hz und bis 40 001 Sweep-Punkte erhöhen Trennschärfe und Empfindlichkeit; der niedrige Rauschflur erleichtert die Suche nach schwachen oder intermittierenden Signalen. Ein Tracking-Generator – beim 8,4-GHz-T-Modell integriert, sonst optional – sowie Reflexionsmessung mit Brücke unterstützen Abgleich und Verifikation von Filtern, Verstärkern und Antennen. Über USB/LAN, 10-MHz-Referenztakte und Trigger fügt sich die Serie reibungslos in Labor und ATE ein; EMI-Vortest, Advanced-Measurements und AM/FM/PM-Demodulation erweitern das Einsatzspektrum.

Produkteigenschaften:

• Frequenzbereich je Modell: 9 kHz–2,1 GHz / 3,6 GHz / 8,4 GHz
• RBW: 1 Hz–3 MHz, 1-3-10-Stufen
• VBW: 1 Hz–3 MHz, 1-3-10-Stufen
• DANL: bis −161 dBm (typ.); modell-/frequenzabhängig beim UTS3084B/T in Teilbereichen bis −165 dBm (typ.)
• Phasenrauschen (typ.): < −98 dBc/Hz @ 10 kHz
• Sweep-Punkte/Traces: bis 40 001 Punkte, 6 Traces
• Detektoren: Sample/Peak/Negative/Normal/Average
• Trace-Typen: Clear/Write, Average, Max-Hold, Min-Hold
• Tracking-Generator: UTS3084T standard, UTS3021B/UTS3036B optional, UTS3084B nicht verfügbar
• Reflexionsmessung als Option/Kit
• Amplitudengenauigkeit < 0,7 dB; Absolute Amplitudengenauigkeit ± 0,4 dB (Messbedingung spezifiziert)
• Max. zulässige Eingangsleistung ≤ +33 dBm (3 min, Atten > 20 dB); integrierter 20 dB-Vorverstärker
• Schnittstellen/Sync: USB-Host/Device, LAN (VXI-11), 10-MHz-Ref In/Out, Extern-Trigger, HDMI
• 10,1" kapazitiver Multitouch, 1280×800

Die Modelle im Überblick:

• UTS3021B: Spektrumanalysator, 2,1 GHz
• UTS3036B: Spektrumanalysator, 3,6 GHz
• UTS3084B: Spektrumanalysator, 8,4 GHz
• UTS3084T: Spektrumanalysator, 8,4 GHz (mit Tracking-Generator)
