UTS1000B-Serie: Spektrumanalysatoren bis 3,2 GHz mit 10,1" Touchscreen

Die UTS1000B-Serie bringt präzise Spektrumanalyse in ein kompaktes 10,1"-Touchgerät und setzt auf digitale ZF-Technik für stabile Ergebnisse. Der Frequenzbereich bis 3,2 GHz deckt Prüfaufgaben von der Entwicklung über die Serienfertigung bis zur Ausbildung ab. Auflösebandbreiten ab 1 Hz und bis 10 001 Sweep-Punkte erhöhen Trennschärfe und Empfindlichkeit; der niedrige Rauschflur erleichtert die Suche nach schwachen oder intermittierenden Signalen. Bei den T-Modellen beschleunigt der Tracking-Generator den Abgleich von Filtern und Verstärkern. Über USB/LAN, 10-MHz-Referenztakte und Trigger fügt sich die Serie reibungslos in Laborplätze und ATE ein; EMI-Vortest, Advanced-Measurements und AM/FM-Demodulation erweitern das Einsatzspektrum.

Produkteigenschaften:

• Frequenzbereich je Modell: 9 kHz–1,5 GHz / 3,2 GHz
• RBW: 1 Hz–1 MHz, 1-3-10-Stufen
• VBW: 1 Hz–1 MHz, 1-3-10-Stufen
• DANL: bis −161 dBm (typ., mit Vorverstärker)
• Phasenrauschen (typ.): < −98 dBc/Hz @ 10 kHz Offset
• Sweep-Punkte: bis 10 001
• Detektoren: Sample/Peak/Negative/Normal/Average
• Trace-Typen: Clear/Write, Average, Max-Hold, Min-Hold
• Tracking-Generator: nur T-Modelle (UTS1015T, UTS1032T)
• Amplitudengenauigkeit < 0,7 dB; Absolute Amplitudengenauigkeit ± 0,4 dB (Messbedingung spezifiziert)
• Max. zulässige Eingangsleistung ≤ +33 dBm (3 min, Atten > 20 dB); integrierter 20 dB-Vorverstärker
• Schnittstellen/Sync: USB-Host/Device, LAN (VXI-11), 10-MHz-Ref In/Out, Extern-Trigger, HDMI
• 10,1" kapazitiver Multitouch, 1280×800

Die Modelle im Überblick:

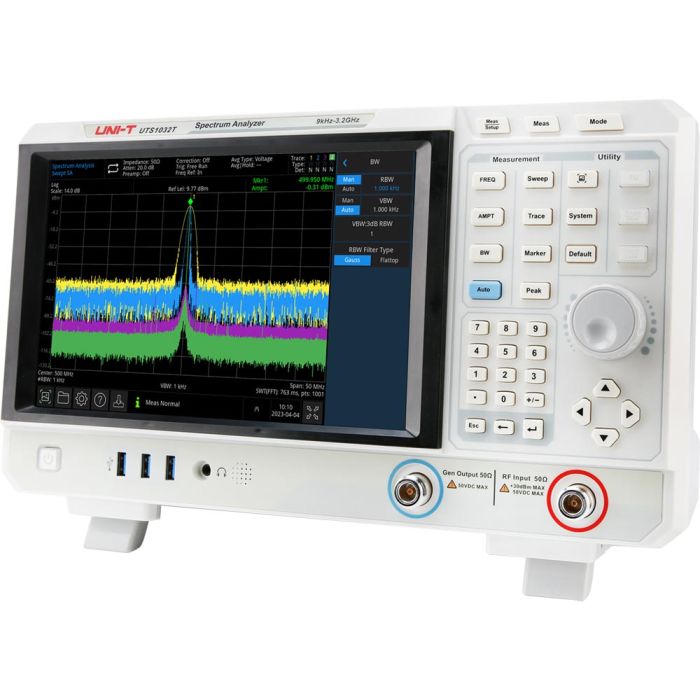

• UTS1032T: Spektrumanalysator, 3,2 GHz (mit Tracking-Generator)
• UTS1032B: Spektrumanalysator, 3,2 GHz
• UTS1015T: Spektrumanalysator, 1,5 GHz (mit Tracking-Generator)
• UTS1015B: Spektrumanalysator, 1,5 GHz
