USG-Serie: USB-gesteuerte RF-Signalgeneratoren

Gruppiert Produkte - Artikel
Produktname Anzahl
USG-3044 USB-gesteuerter RF-Signalgenerator (3.0 GHz - 4.4 GHz)
404,10 € Aktionspreis 449,00 € Listenpreis
zzgl. MwSt.
USG-0103 USB-gesteuerter RF-Signalgenerator (100 MHz - 300 MHz)
404,10 € Aktionspreis 449,00 € Listenpreis
zzgl. MwSt.

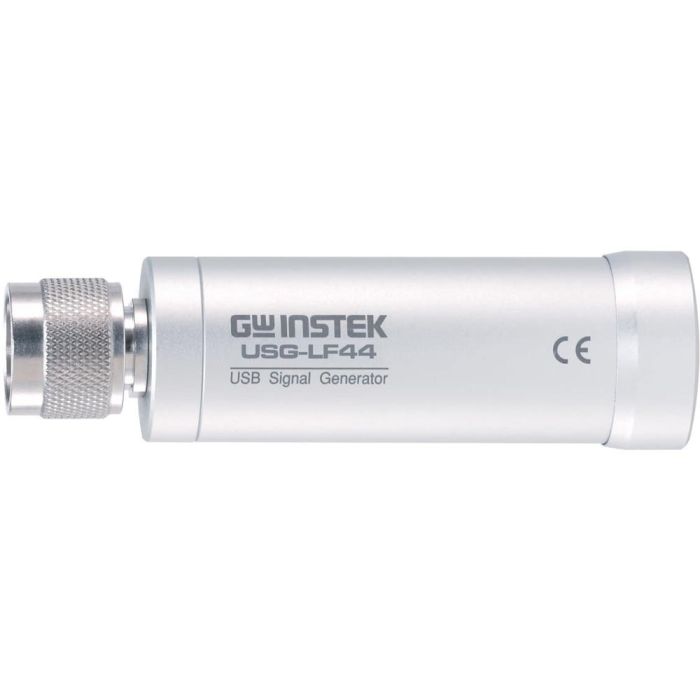

USG-LF44 USB-gesteuerter RF-Signalgenerator (34.5 MHz - 4.4 GHz)
444,60 € Aktionspreis 494,00 € Listenpreis
zzgl. MwSt.
USG-0818 USB-gesteuerter RF-Signalgenerator (800 MHz - 1.8 GHz)
404,10 € Aktionspreis 449,00 € Listenpreis
zzgl. MwSt.
USG-2030 USB-gesteuerter RF-Signalgenerator (2.0 GHz - 3.0 GHz)
404,10 € Aktionspreis 449,00 € Listenpreis
zzgl. MwSt.
  • Frequenzbereich: 34.5MHz – 4400MHz
  • Ausgangsleistungsbereich: -30dBm – 0dBm
  • Ununterbrochenes Wellensignal ohne Modulation

Die fünf HF-Signalgeneratoren der USG-Serie von GW Instek sind ideal, um den rauen Anforderungen der Industrie gerecht zu werden. Ausgestattet mit einem Pocket-Size- und USB-Interface-kompatiblen RF-Signalgenerator erreichen die Geräte einen Frequenzbereich von 35MHz bis 4400MHz. Die USG-Serie bietet kontinuierliche Wellen- (CW-) Signalausgänge ohne Signalmodulationsfunktion. Das eingebaute elektronische Dämpfungsglied ermöglicht einen einstellbaren Leistungsbereich von -30dBm bis 0dBm. Die USG-Serie verfügt zudem über mehrere Betriebsmodi, einschließlich Festfrequenz, Frequenz-Sweep, Frequenzsprung und Power-Sweep. Die Signalgeneratoren bieten eine geringere Oberwellenleistung.

Produkteigenschaften

  • Frequenzbereich: 34.5MHz – 4400MHz
  • Ausgangsleistungsbereich: -30dBm – 0dBm
  • Ununterbrochenes Wellensignal ohne Modulation
  • Unterstützt Fixed Frequency, Frequency Sweep, Frequency Hopping & Power Sweep Mode
  • 107dBc/Hz Phasenrauschen bei 100kHz Offset
  • Frequenzauflösung: 10kHz
  • PC-USB-Schnittstellen betrieben und kontrolliert
  • Externe PC-Software unterstützt unterschiedliche Betriebssysteme

 Modell USG-LF44 USG-0103 USG-0818 USG-2030  USG-3044
Frequenzbereich 34.5 MHz bis 4.4 GHz 100 MHz bis 300 MHz 800 MHz bis 1.8 GHz 2.0 GHz bis 3.0 GHz 3.0 GHz bis 4.4 GHz
Ausgangsleistung  -30 dBm bis 0 dBm, in 1 dB Schritten
 Interne Referenzfrequenz 25 MHz , Aging ±1 ppm im ersten Jahr
Frequenzgenauigkeit (0 dBm Output Level) ± 100 Hz bei 100MHz ± 100 Hz bei 100MHz ± 800 Hz bei 800MHz ± 2 kHz bei 2GHz ± 3 kHz bei 3GHz
 Frequenzauflösung  10 kHz
 Ausgangsisolation  ≦ -75 dBc , Ausgangskontrolle On/Off
Modussteuerung Fixed Frequency / Single Sweep / CW Sweep / Hopping / Power sweep
 Step Dwell  ≦1000 ms in 1 ms Schritten
Frequenzversatz  -50 kHz bis 50 kHz in 10 kHz Schritten
 Output Flatness (0 dBm Output Level) -1 dBm bis 3.5 dBm, typical -3 dBm bis -2 dBm, typical -1 dBm bis -0.5 dBm, typical -1 dBm bis 0.5 dBm, typical 0 dBm bis 3.5 dBm, typical
 Phasenrauschen

Trägerfrequenz fc =1.0GHz fc = 200 MHz fc = 1.3 GHz fc = 1.5 GHz fc = 3.7 GHz
 Bei 10 kHz Offset-Frequency < -97 dBc/Hz typical -100 dBc/Hz <-100 dBc/Hz, typical -97 dBc/Hz, typical <- 93 dBc/Hz, typical <- 88 dBc/Hz, typical
Bei 100kHz Offset-Frequency < -107 dBc/Hz typical -110dBc/Hz <-110 dBc/Hz, typical <-102 dBc/Hz, typical <- 100 dBc/Hz, typical <- 94 dBc/Hz, typical
2. Harmonik (0 dB Dämpfung) ≦ -15 dBc, typical 34.5 MHz bis 2.0 GHz ≦ -45 dBc, typical >100 MHz ≦ -25 dBc, typical >800 MHz
  ≦ -10 dBc, typical 2.0 GHz bis 3.0 GHz     ≦ -30 dBc, typical 2.0 GHz bis 3.0 GHz
  ≦ -25 dBc, typical 3.0 GHz bis 4.4 GHz       ≦ -25 dBc, typical 3.0 GHz bis 4.4 GHz
3. Harmonik (0 dB Dämpfung) ≦ -5 dBc, typical 34.5 MHz bis 2.0 GHz, ≦-7dBc typical, ≦150MHz ≦ -35 dBc, typical >150 MHz ≦ -25 dBc, typical ≦900MHz ≦ -35 dBc, typical >900 MHz
  ≦ -20 dBc, typical 2.0 GHz bis 3.0 GHz     ≦ -55 dBc, typical 2.0 GHz bis 3.0 GHz
  ≦ -40 dBc, typical 3.0 GHz bis 4.4 GHz       ≦ -40 dBc, typical 3.0 GHz bis 4.4 GHz
Auswirkungen im Zusammenhang mit Auflösungseinstellungen ≦ -30 dBc, typical , Resolution < 1MHz
≦ -65 dBc, typical , Resolution ≧ 1MHz
Nebenwirkungen im Zusammenhang mit Grundfunktion ≦ -60 dBc, typical ≦ -60 dBc, typical ≦ -65 dBc, typical ≦ -65 dBc, typical ≦ -65 dBc, typical
 Unterstützte Betriebssysteme  Windows/Linux/Mac/Android
 Schnittstellen USB 2.0
Versorgungsspannung 5 V nominal
Aktueller Verbrauch
200 mA
RF-Steckverbindertyp N-Type Male
 Impedanz 50 Ohm nominal
 Output VSWR < 1.5:1 , Output Level bei -30dBm
Maximal zulässige Gleichspannung ±25V
Maximale Rückwärtsleistung +30dBm (1W)
Elektromagnetische Verträglichkeit  EN 55011 Klasse A, EN 61326-1 (Industrie-Umfeld),
EN 61326-2-1, EN 61000-4-2, EN 61000-4-3, EN 61000-4-11
Größe & Gewicht
30mm(W) x 103mm(H) x 30mm(D), circa 100g
