USB-5800-Serie: Digital isolierte USB-Module für USB 3.0

Gruppiert Produkte - Artikel
Produktname	Anzahl

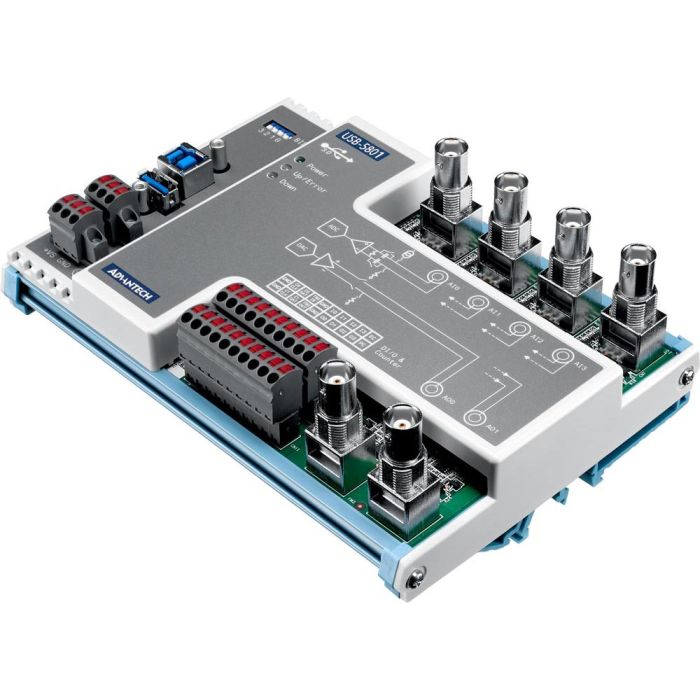

USB-5801: USB-Modul mit 4x analoge simultane Eingänge mit bis zu 192 kS/s Abtastrate, 2x analoge Ausgänge mit bis zu 192 kS/s Update-Rate 1.224,00 € zzgl. MwSt.
USB-5817: USB-Modul mit 8-Kanal-Analogeingang 433,00 € zzgl. MwSt.
USB-5820: USB-Modul mit 4-Kanal-Analogausgang 386,00 € zzgl. MwSt.
USB-5830: digitales USB-Modul mit isoliertem 16-Kanal-Digitaleingang & isoliertem 16-Kanal-Digitalausgang 245,00 € zzgl. MwSt.
USB-5855: digitales USB-Modul mit isoliertem 32-Kanal-Digitaleingang & 16-Kanal-PhotoMOS-Relais 350,00 € zzgl. MwSt.
USB-5856: digitales USB-Modul mit isoliertem 32-Kanal-Digitaleingang & isoliertem 32-Kanal-Digitalausgang 340,00 € zzgl. MwSt.
USB-5860: digitales USB-Modul mit isoliertem 8-Kanal-Digitaleingang & 8-Kanal-Relais 238,00 € zzgl. MwSt.
USB-5862: digitales USB-Modul mit isoliertem 16-Kanal-Digitaleingang & 16-Kanal-Relais 340,00 € zzgl. MwSt.

Produkteigenschaften

USB 3.0 SuperSpeed
Großer Eingangsspannungsbereich (10 ~ 30 VDC)
LED-Anzeigen für den I/O-Status

Erweiterungs-Optionen

USB-5801

1.224,00 €

USB-5817

433,00 €

USB-5820

386,00 €

USB-5830

245,00 €

USB-5855

350,00 €

USB-5856

340,00 €

USB-5860

238,00 €

USB-5862

340,00 €

Details

Die Modelle der USB-5800-Serie sind industrietaugliche, digitale Ein- und Ausgangsmodule für USB 3.0. Die kompakte Größe und der DIN-Schienen-Montagesatz ermöglichen einen platzsparenden Einbau in engen industriellen Umgebungen. Der eingebaute USB-Hub unterstützt die Daisy-Chain-Topologie und die steckbaren Klemmenblöcke sowie die LED-Anzeige erleichtern dem Benutzer die Wartung und Einrichtung seines Systems. Alle digitalen Eingangs- und digitalen Ausgangskanäle sind durch eine Isolierung von 2.500 VDC geschützt.

Produkteigenschaften:

USB 3.0 SuperSpeed
Großer Eingangsspannungsbereich (10 ~ 30 VDC)
Schnell abnehmbarer Stecker (europäischer Typ)
LED-Anzeigen für den I/O-Status
Unterstützt Windows XP/7/8/10

Die Modelle im Überblick:

USB-5801	4 simultane Analogeingänge und 4 isolierte Digitaleingänge	2 Analogausgänge und 4 isolierte Digitalausgänge	24 Bit Auflösung, bis zu 192 kS/s Abtast-/Ausgaberate, Tachometer-Eingang zur Perioden- oder Frequenzmessung
USB-5817	8 isolierte Analogeingänge	–	16 Bit Auflösung, bis zu 200 kS/s Summenabtastrate, Eingangskanäle mit 2.500 VDC Isolation
USB-5820	–	isolierter 4-Kanal-Analogausgang	16 Bit, 200 kS/s isolierte Analogausgänge mit 2.500 VDC Isolation, Ausgänge: 0 - 5 V, 0 - 10 V, ±5 V, ±10 V, 0 - 20 mA, 4 - 20 mA
USB-5830	16 isolierte Digitaleingänge	16 isolierte Digitalausgänge	Ausgangsspannungsbereich (5 ~ 40 VDC), Ausgangsstrom (350 mA/Kanal), Kanäle mit 2.500 VDC Isolation, LED-Statusanzeigen
USB-5855	32 isolierte Digitaleingänge	16 PhotoMOS Relais Form A	Digitale Eingänge mit 2.500 VDC Isolation, LED-Statusanzeigen, Relais 1.2A bei 60V (AC/DC)
USB-5856	32 isolierte Digitaleingänge	32 isolierte Digitalausgänge	Großer Ausgangsspannungsbereich (5 ~ 40 VDC) und hohe Stromleistung (350 mA/Kanal), Kanäle mit 2.500 VDC Isolation
USB-5860	8 isolierte Digitaleingänge	8 Relais Form A	LED-Status-Anzeigen, 2500 VDC Isolation, Schaltleistung Relais: 2A bei 250 VAC/30 VDC
USB-5862	16 isolierte Digitaleingänge	16 Relais Form A	LED-Status-Anzeigen, 2500 VDC Isolation, Schaltleistung Relais: 2A bei 250 VAC/30 VDC
