PLUG-IN präsentiert Wireless Multi Instrument Synchronization Module der WCMI-Serie von TiePie

August 2023 • Das Wireless Multi Instrument Synchronization Modul WCMI ist das weltweit erste Modul, das mehrere Oszilloskope drahtlos über eine Entfernung von bis zu 400 Metern synchronisieren und zu einem einzigen Instrument kombinieren kann.

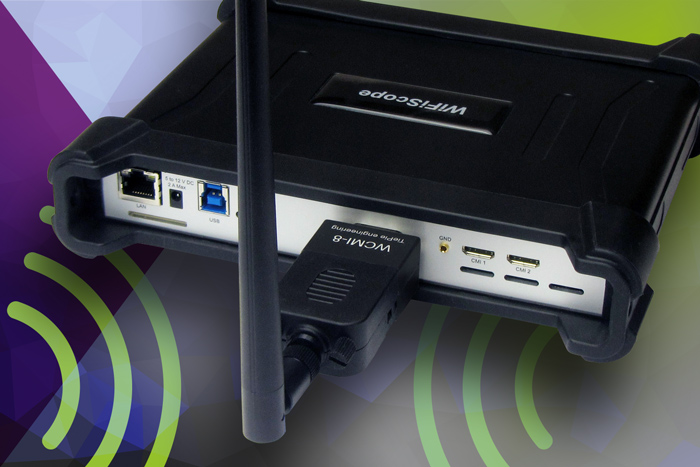

Das WCMI-Modul kann an den WiFiScopes und HandyScopes der Serie 5 und 6 betrieben werden und wird am Erweiterungsanschluss auf der Rückseite angeschlossen. Die Multi-Kanal Software erkennt automatisch, wie viele Oszilloskope sich im Empfangsbereich befinden und kombiniert diese zu einem einzigen Scope. Dessen Gesamtzahl an Kanälen entspricht der Summe der Kanäle der erkannten Oszilloskope. Das WCMI-Modul verfügt über ein internes automatisches Zeitsynchronisationssystem, das sicherstellt, dass alle Sample Clocks der Oszilloskope synchronisiert sind. Wenn ein Trigger auf einem der ausgewählten Kanäle auftritt, werden alle Oszilloskope gleichzeitig ausgelöst, und alle Signale werden synchron auf dem Display angezeigt.

Das WCMI-Modul kann sowohl in Innenräumen als auch im Freien verwendet werden. Mit dem eingebauten RSSI-Meter kann die Empfangssignalstärke jedes Wireless Modus für die Synchronisation mehrerer Oszilloskope überprüft werden. Eine Synchronisation von Messungen an mehreren Standorten ist oft eine Herausforderung. Speziell wenn sie bis zu mehrere hundert Meter voneinander entfernt oder vollständig galvanisch voneinander und vom Computer isoliert sind. Genau dafür liefert das WCMI-Modul in Kombination mit ausgewählten Oszilloskopen von TiePie engineering die benötigte Lösung. Das WCMI-Modul unterstützt Hochgeschwindigkeitsabtastung mit 100 MSa/s mit 14-Bit oder hochauflösende 16-Bit-Messungen mit 6.25 MSa/s. Es sind weder lange Kabel zwischen den Oszilloskopen und Computer noch eine komplizierte Einrichtung erforderlich, was zu einer einfachen und problemlosen Installation führt.

Das Modul steht in 2 Ausführungen zur Verfügung:

• Das WCMI-8-Modul ist für den Einsatz in Europa (868 MHz) und
• das WCMI-9-Modul ist für den Einsatz in den USA (920 MHz) vorgesehen.

Einen detaillierten Überblick über die WCMI-Module finden Sie auf unserer Homepage:

Zum WCMI-Modul

Bei weiteren Fragen zum TiePie-Sortiment steht Ihnen unser Support-Spezialist jederzeit zur Verfügung:
Hans-Jürgen Baumgartner, SSE Sales & Support Engineer Test & Measurement
E-Mail: hans-juergen.baumgartner@plug-in.de, Telefon +49 (0)8141 3697-27
