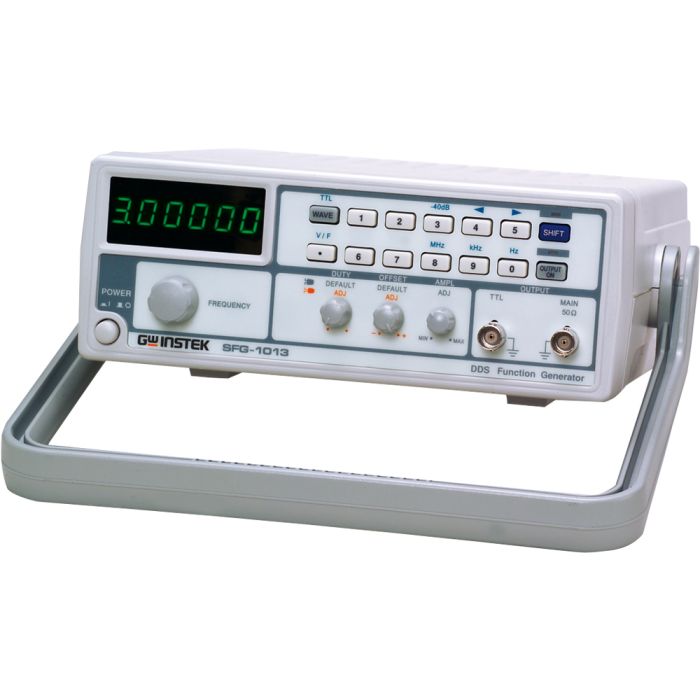

SFG-1000 DDS Funktionsgeneratoren mit 6-stelligem LED-Display

Gruppiert Produkte - Artikel
Produktname Anzahl
SFG-1003 DDS Funktionsgenerator
154,00 € -11% 138,60 €
zzgl. MwSt.
SFG-1013 DDS Funktionsgenerator
173,00 € -11% 155,70 €
zzgl. MwSt.
  • DDS Technik und FPGA Chip Design
  • Frequenzbereich: 0.1Hz ~ 3MHz
  • Hohe Frequenzgenauigkeit : ± 20ppm

Die DDS Funktionsgeneratoren der SFG-1000 Serie von GW Instek zeichnen sich durch hohe Präzision und Ausgangsstabilität aus. Ihr Design basiert auf der DDS (Direct Digital Synthesized) Technologie, die in einem großformatigem FPGA-Schaltkreis (Field Programmable Gate Array) integriert ist.

Sowohl der 3 MHz Frequenzbereich als auch die Ausgangs-Wellenformen (Sinus, Quadrat, Dreieck, und TTL), die in der SFG-1000 Serie verfügbar sind, bieten fundamentale Funktionen, die zuverlässige Testergebnisse liefern. Die DDS-Technologie bietet dem Nutzer, der eine Signalquelle für akkurate, aber einfache Messanwendungen benötigt, eine qualititativ vollwertige Lösung zu einem erschwinglichen Preis.

Produkteigenschaften

  • DDS Technologie und FPGA Chip Design
  • Frequenzbereich: 0.1Hz ~ 3MHz
  • Hohe Frequenzgenauigkeit: ± 20ppm
  • Hohe Frequenzstabilität : ± 20ppm
  • Max. Frequenzauflösung: 100mHz
  • Geringe Verzerrung der Sinuskurve: -55dBc, 0.1Hz ~ 200kHz
  • Spannungs-Display (nur bei SFG-1013)
MAIN
Output Function Sine, Square, Triangle, TTL
Frequency Range (For Sine, Square) 0.1Hz ~ 3MHz
Frequency Range (For Triangle)
Frequency Resolution 0.1Hz ~ 1MHz
Frequency Stability 0.1Hz maximum
Frequency Accuracy ±20ppm
Aging ±20ppm
Amplitude Range ±5ppm/year
Amplitude Accuracy 10Vp-p (into 50Ω load)
Impedance ±20% at maximum position (only SFG-1013)
Attenuator 50Ω±10%
DC Offset -40dB±1dB×1
Duty Control Range <-5V ~ >5V (into 50Ω load)
Display 25% ~ 75% below 1MHz (for square wave only)
Output Control 6-digit LED display
On/Off selector
SINE WAVE
Harmonics Distortion
Maximum Amplitude attenuation to 1/10 of any panel settings, TTL OFF
Flatness (at maximum amplitude relative to 1kHz) ≧-55dBc, 0.1Hz ~ 200kHz
≧-40dBc, 0.2MHz ~ 2MHz
≧-35dBc, 2MHz ~ 3MHz
<±0.3dB, 0.1Hz ~ 1MHz
<±0.5dB, 1MHz ~ 2MHz
<±1dB, 2MHz ~ 3MHz
TRIANGLE WAVE
Linear ≧98%, 0.1Hz ~ 100kHz ; ≧95%, 100kHz ~ 1MHz
SQUARE WAVE
Symmetry
5% of period+4ns, 0.1Hz ~ 100kHz
Rise or Fall Time ≦100ns at maximum output (into 50Ωload)
TTL OUTPUT
Level
≧3Vp-p
Fan Out 20 TTL load
Rise or Fall Time ≦25ns
GENERAL
Operation Environment Indoor use, altitude <2000m
Ambient Temperature : 0°C ~ 40°C
Relative Humidity: <80% at 0°C ~ 40°C
Up to 70% at 35°C ~ 40°C
Installation category II
Pollution Degree 2
POWER SOURCE
  AC 100V/120V/220V/240V±10%, 50/60Hz
STORAGE CONDITION
Temperature
-10°C ~ 70°C
Humidity 70% (Maximum)
DIMENSION & WEIGHT
  251(W) x 91(H) x 291(D) mm, Approx. 2.1kg
