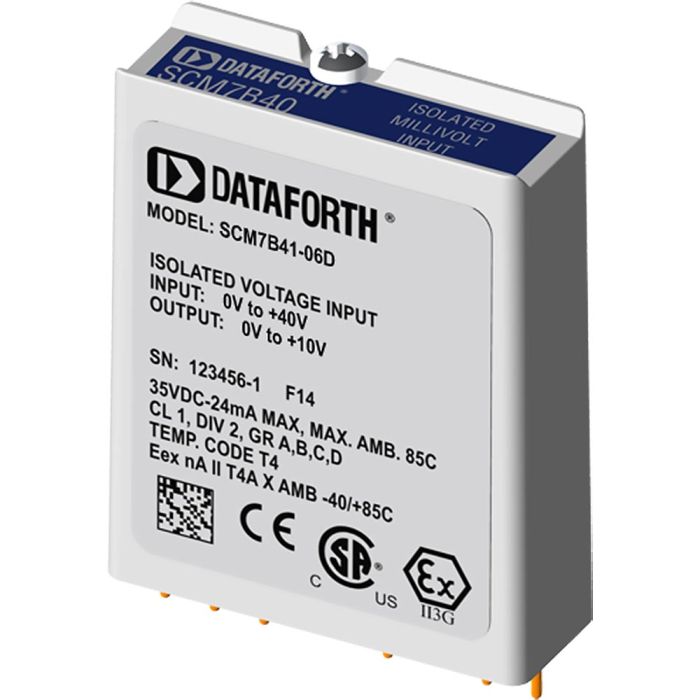

SCM7B41 Isoliertes Spannungsmodul

ab 160,00 €
zzgl. MwSt.
Nur %1 übrig
  • Bandbreite: 10 kHz
  • Eingang: V-Signale
  • Ausgang: 0 V - 10 V
  • Isolation: 1500 Vrms
  • Maße: 54.1 x 43.3 x 15.4 mm
    Bitte wählen Sie eine *Ausführungsoption für den gewünschten Spannungsein-/ausgang.

Die isolierten Spannungsmodule der SCM7B41-Serie von Dataforth  stellen analoge Spannungseingangskanäle dar, die gefiltert, isoliert, verstärkt und in Spannungsausgangssignale für die Prozesssteuerung verwandelt werden.

Produkteigenschaften

  • Eingang: V-Signale
  • Ausgang: 1 V … 5 V / 0 V … 5 V / 0 V … 10 V
  • Bandbreite: 10 kHz
  • Isolation: 1500 Vrms
  • Eingangsschutz: 120 Vrms
  • Eingangswiderstand: 500 kOhm (min.)
  • Genauigkeit: ± 0.03 % (typ.), ± 0.1 % (max.)
  • Linearität: ± 0.01 % (typ.), ± 0.02 % (max.)
  • ANSI/IEEE C37.90.1 Überspannungsschutz
  • Gleichtaktunterdrückung: 100 dB
  • 2-Wege-Trennung
  • NMR: 80 dB / Decade > 10 kHz
  • Spannungsversorgung: 14 bis 35 VDC
  • Erweiterte Betriebstemperatur: -40 °C bis +85 °C
  • Unterschiedliche Modultypen auf Trägerplatine möglich
  • Maße: 54.1 x 43.3 x 15.4 mm
  • Optional Hutschienenmontage
  • CSA zertifiziert, FM anerkannt, CE und ATEX geprüft
  • Umfangreiches Zubehör

Ausführungsoptionen

Modell Option Eingang Ausgang   Modell Option Eingang Ausgang
SCM7B41 -01 0 … 10 Volt 1 … 5 Volt   SCM7B41 -04 0 … 5 Volt 1 … 5 Volt
SCM7B41 -01A 0 … 10 Volt 0 … 5 Volt   SCM7B41 -04A 0 … 5 Volt 0 … 5 Volt
SCM7B41 -01D 0 … 10 Volt 0 … 10 Volt   SCM7B41 -04D 0 … 5 Volt 0 … 10 Volt
SCM7B41 -02 ± 5 Volt 1 … 5 Volt   SCM7B41 -05 0 … 20 Volt 1 … 5 Volt
SCM7B41 -02A ± 5 Volt 0 … 5 Volt   SCM7B41 -05A 0 … 20 Volt 0 … 5 Volt
SCM7B41 -02D ± 5 Volt 0 … 10 Volt   SCM7B41 -05D 0 … 20 Volt 0 … 10 Volt
SCM7B41 -03 ± 10 Volt 1 … 5 Volt   SCM7B41 -06 0 … 40 Volt 1 … 5 Volt
SCM7B41 -03A ± 10 Volt 0… 5 Volt   SCM7B41 -06A 0 … 40 Volt 0 … 5 Volt
SCM7B41 -03D ± 10 Volt 0… 10 Volt   SCM7B41 -06D 0 … 40 Volt 0 … 10 Volt



Sonderkonfigurationen erhalten Sie auf Anfrage. Kontaktieren Sie uns!
