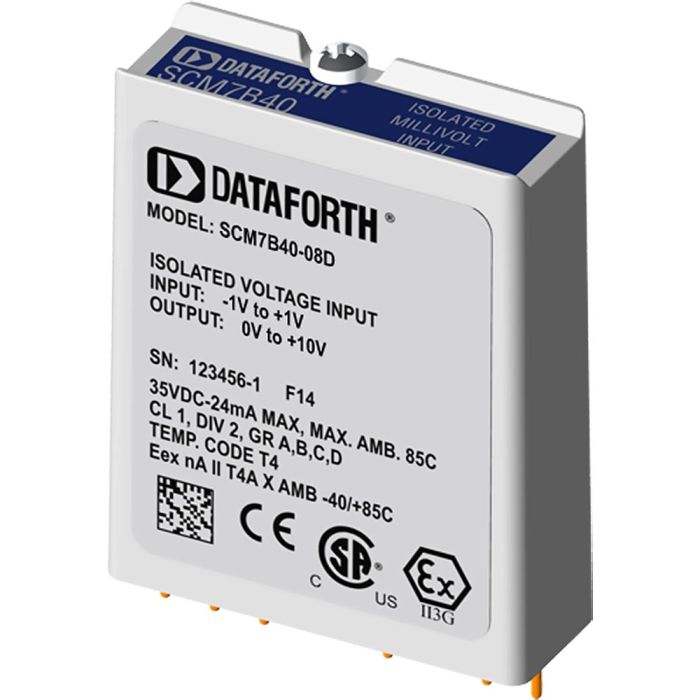

SCM7B40 Isoliertes Spannungsmodul

ab 160,00 €
zzgl. MwSt.
Nur %1 übrig
  • Bandbreite: 10 kHz
  • Eingang: mV- oder V-Signale
  • Ausgang: 0 V - 10 V
  • Isolation: 1500 Vrms
  • Maße: 54.1 x 43.3 x 15.4 mm
    Bitte wählen Sie eine *Ausführungsoption für den gewünschten Spannungsein-/ausgang.

Die isolierten Spannungsmodule der SCM7B40-Serie von Dataforth sind analoge Spannungseingangskanäle, die gefiltert, isoliert, verstärkt und in Spannungsausgangssignale für die Prozesssteuerung verwandelt werden.

Produkteigenschaften

  • Eingang: mV- oder V-Signale
  • Ausgang: 1 V … 5 V / 0 V … 5 V / 0 V … 10 V
  • Bandbreite: 10 kHz
  • Isolation: 1500 Vrms
  • Eingangsschutz: 120 Vrms
  • Eingangswiderstand: 50 MOhm
  • Genauigkeit: ± 0.03 % (typ.), ± 0.1 % (max.)
  • Linearität: ± 0.01 % (typ.), ± 0.02 % (max.)
  • ANSI/IEEE C37.90.1 Überspannungsschutz
  • Gleichtaktunterdrückung: 110 dB
  • 2-Wege-Trennung
  • NMR: 80 dB / Decade > 10 kHz
  • Spannungsversorgung: 14 bis 35 VDC
  • Erweiterte Betriebstemperatur: -40 °C bis +85 °C
  • Unterschiedliche Modultypen auf Trägerplatine möglich
  • Maße: 54.1 x 43.3 x 15.4 mm
  • Optional Hutschienenmontage
  • CSA zertifiziert, FM anerkannt, CE und ATEX geprüft
  • Umfangreiches Zubehör

Ausführungsoptionen

Modell Option Eingang Ausgang   Modell Option Eingang Ausgang
SCM7B40 -02 0 … 100 mVolt 1 … 5 Volt   SCM7B40 -07 ± 100 mV 1 … 5 Volt
SCM7B40 -02A 0 … 100 mVolt 0 … 5 Volt   SCM7B40 -07A ± 100 mV 0 … 5 Volt
SCM7B40 -02D 0 … 100 mVolt 0 … 10 Volt   SCM7B40 -07D ± 100 mV 0 … 10 Volt
SCM7B40 -03 0 … 1 Volt 1 … 5 Volt   SCM7B40 -08 ± 1 Volt 1 … 5 Volt
SCM7B40 -03A 0 … 1 Volt 0 … 5 Volt   SCM7B40 -08A ± 1 Volt 0 … 5 Volt
SCM7B40 -03D 0 … 1 Volt 0 … 10 Volt   SCM7B40 -08D ± 1 Volt 0 … 10 Volt

Sonderkonfigurationen erhalten Sie auf Anfrage. Kontaktieren Sie uns!
