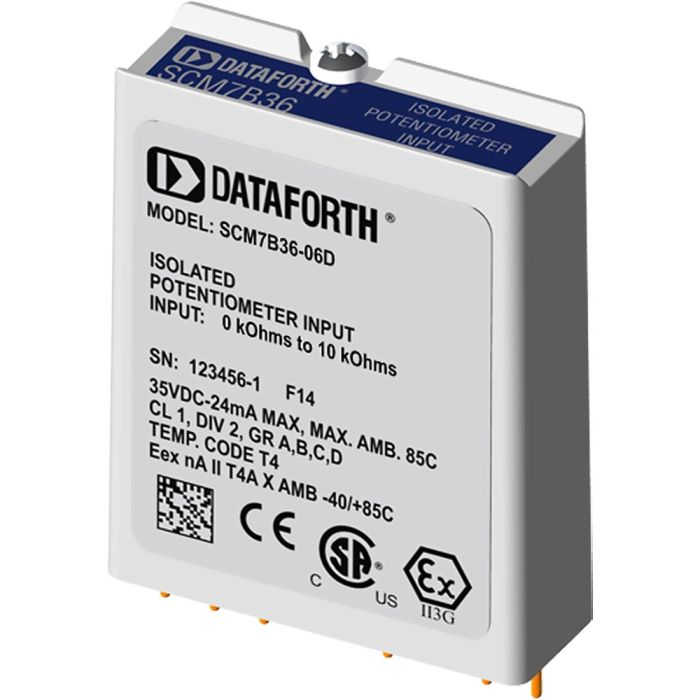

SCM7B36 Isolierter Potentiometer Messverstärker

Downloads

Produktseite drucken

ab 148,00 €

zzgl. MwSt.

Nur %1 übrig

Bandbreite: 3 Hz
Eingang: Potentiometer bis zu 10.000 Ohm
Ausgang: 0 V - 10 V
Isolation: 1500 Vrms
Maße: 54.1 x 43.3 x 15.4 mm
Bitte wählen Sie eine *Ausführungsoption für den gewünschten Stromein-/Spannungsausgang.

Zum Ende der Bildergalerie springen

Zum Anfang der Bildergalerie springen

Details

Die isolierten Potentiometer Messverstärker der SCM7B36-Serie von Dataforth sind Potentiometer-Eingangskanäle, die gefiltert, isoliert, verstärkt und in analoge Spannungsausgangssignale verwandelt werden.

Produkteigenschaften

Eingang: Potentiometer bis zu 10.000 Ohm
Ausgang: 1 V … 5 V / 0 V … 5 V / 0 V … 10 V
Bandbreite: 3 Hz
Isolation: 1500 Vrms
Eingangsschutz: 120 Vrms
Genauigkeit: ± 0.03 % (typ.), ± 0.1 % (max.)
Linearität: ± 0.01 % (typ.), ± 0.02 % (max.)
ANSI/IEEE C37.90.1 Überspannungsschutz
Gleichtaktunterdrückung: 120 dB
2-Wege-Trennung
NMR: 80/85 dB bei 50/60 Hz
Spannungsversorgung: 14 bis 35 VDC
Erweiterte Betriebstemperatur: -40 °C bis +85 °C
Unterschiedliche Modultypen auf Trägerplatine möglich
Maße: 54.1 x 43.3 x 15.4 mm
Optional Hutschienenmontage
CSA zertifiziert, FM anerkannt, CE und ATEX geprüft
Umfangreiches Zubehör

Ausführungsoptionen

Modell	Option	Eingang	Ausgang	Modell	Option	Eingang	Ausgang
SCM7B36	-01	100 Ohm	1 … 5 Volt	SCM7B36	-04	1000 Ohm	1 … 5 Volt
SCM7B36	-01A	100 Ohm	0 … 5 Volt	SCM7B36	-04A	1000 Ohm	0 … 5 Volt
SCM7B36	-01D	100 Ohm	0 … 10 Volt	SCM7B36	-04D	1000 Ohm	0 … 10 Volt
SCM7B36	-02	200 Ohm	1 … 5 Volt	SCM7B36	-05	5000 Ohm	1 … 5 Volt
SCM7B36	-02A	200 Ohm	0 … 5 Volt	SCM7B36	-05A	5000 Ohm	0 … 5 Volt
SCM7B36	-02D	200 Ohm	0 … 10 Volt	SCM7B36	-05D	5000 Ohm	0 … 10 Volt
SCM7B36	-03	500 Ohm	1 … 5 Volt	SCM7B36	-06	10000 Ohm	1 … 5 Volt
SCM7B36	-03A	500 Ohm	0… 5 Volt	SCM7B36	-06A	10000 Ohm	0 … 5 Volt
SCM7B36	-03D	500 Ohm	0… 10 Volt	SCM7B36	-06D	10000 Ohm	0 … 10 Volt

Sonderkonfigurationen erhalten Sie auf Anfrage. Kontaktieren Sie uns!
