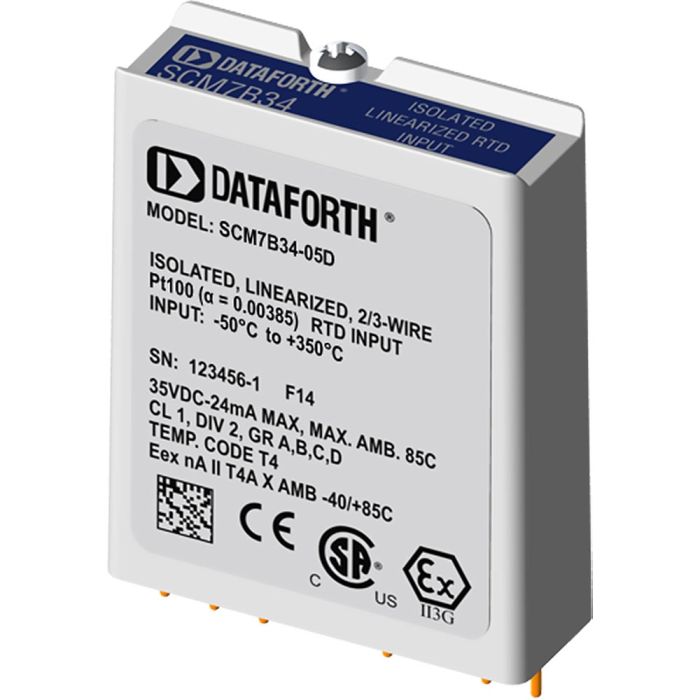

SCM7B34 Isolierter Pt100 Messverstärker

Ab 133,00 €
zzgl. MwSt.
  • Bandbreite: 3Hz
  • Eingang: Widerstandsthermometer
  • Ausgang: 0 V - 10 V
  • Isolation: 1500 Vrms
  • 2- oder 3-Leiter
  • Maße: 54.1 x 43.3 x 15.4 mm
    Bitte wählen Sie eine *Ausführungsoption für den gewünschten Temperatureingang/Spannungsausgang.

Die isolierten Pt100 Messverstärker der SCM7B34-Serie von Dataforth stellen 100 Ohm Platin (Alpha = 0,00385) RTD-Eingangskanäle dar und erzeugen eine Eingangsspannung als Reaktion auf einen niedrigen Erregerstrom. Das Eingangssignal wird gefiltert, isoliert, verstärkt, linearisiert und in ein analoges Spannungsausgangssignal zur Verarbeitung durch ein Prozesssteuerungssystem verwandelt.


Produkteigenschaften

  • Eingang: Widerstandsthermometer
  • Ausgang: 1 V … 5 V / 0 V … 5 V / 0 V … 10 V
  • Bandbreite: 3 Hz
  • Isolation: 1500 Vrms
  • Eingangsschutz: 120 Vrms
  • Genauigkeit: ± 0.05% … ± 0.15% (typ.), ± 0.1% … ± 0.3% (max.)
  • Abweichung: ± 0.025% (typ.), ± 0.05% (max.)
  • ANSI/IEEE C37.90.1 Überspannungsschutz
  • Gleichtaktunterdrückung: 160dB
  • 2-Wege-Trennung
  • NMR: 80/85dB bei 50/60Hz
  • Spannungsversorgung: 14 bis 35 VDC
  • Erweiterte Betriebstemperatur: -40°C bis +85°C
  • Unterschiedliche Modultypen auf Trägerplatine möglich
  • Maße: 54.1 x 43.3 x 15.4 mm
  • Optional Hutschienenmontage
  • CSA zertifiziert, FM anerkannt, CE und ATEX geprüft
  • Umfangreiches Zubehör



Ausführungsoptionen

Modell Option Eingang Ausgang
SCM7B34 -01 +/- 100° C 1 ... 5 Volt
SCM7B34 -01A +/- 100° C 0 ... 5 Volt
SCM7B34 -01D +/- 100° C 0 ... 10 Volt
SCM7B34 -02 0 ... 100° C 1 ... 5 Volt
SCM7B34 -02A 0 ... 100° C 0 ... 5 Volt
SCM7B34 -02D 0 ... 100° C 0 ... 10 Volt
SCM7B34 -03 0 ... 200° C 1 ... 5 Volt
SCM7B34 -03A 0 ... 200° C 0 ... 5 Volt
SCM7B34 -03D 0 ... 200° C 0 ... 10 Volt
SCM7B34 -04 0 ... 600° C 1 ... 5 Volt
SCM7B34 -04A 0 ... 600° C 0 ... 5 Volt
SCM7B34 -04D 0 ... 600° C 0 ... 10 Volt
SCM7B34 -05 -50 ... 350° C 1 ... 5 Volt
SCM7B34 -05A -50 ... 350° C 0 ... 5 Volt
SCM7B34 -05D -50 ... 350° C 0 ... 10 Volt



Sonderkonfigurationen erhalten Sie auf Anfrage. Kontaktieren Sie uns!
