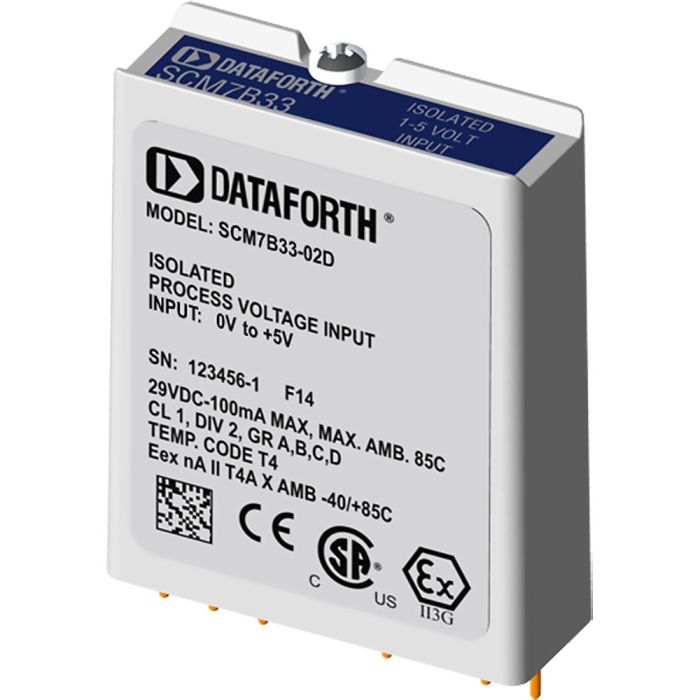

SCM7B33 Isoliertes Spannungsmodul

Die isolierten Spannungsmodule der SCM7B33-Serie von Dataforth akzeptieren feldseitige Eingangssignale im Bereich von + 1 V bis + 5 V oder 0 bis + 5 V und erzeugen Ausgangssignale an das Prozesssteuerungssystem. Die SCM7B33-Module können mit einem externen 250 Ohm Widerstand (z. B. mit dem SCM7BXR1 oder gleichwertig) eingesetzt werden, um Eingangssignale von 4 bis 20 mA oder 0 bis 20 mA zu verarbeiten. Der Einsatz dieses externen Widerstandes erlaubt die Entfernung der Module ohne die Stromschleife zu unterbrechen. Alle SCM7B33-Spannungsmodule werden mit solch einem Widerstand ausgeliefert.

Produkteigenschaften

• Eingang: V Signale
• Ausgang: 1 V … 5 V / 0 V … 5 V / 0 V … 10 V
• Bandbreite: 100 Hz
• Isolation: 1500 Vrms
• Eingangsschutz: 120 Vrms
• Eingangswiderstand: 2 MOhm
• Genauigkeit: ± 0.03 % (typ.), ± 0.1 % (max.)
• Linearität: ± 0.01 % (typ.), ± 0.02 % (max.)
• ANSI/IEEE C37.90.1 Überspannungsschutz
• Gleichtaktunterdrückung: 105 dB
• 2-Wege-Trennung
• NMR: 80 dB / Decade > 100 Hz
• Spannungsversorgung: 14 bis 35 VDC
• Erweiterte Betriebstemperatur: -40 °C bis +85 °C
• Unterschiedliche Modultypen auf Trägerplatine möglich
• Maße: 54.1 x 43.3 x 15.4 mm
• Optional Hutschienenmontage
• CSA zertifiziert, FM anerkannt, CE und ATEX geprüft
• Umfangreiches Zubehör

Ausführungsoptionen

Sonderkonfigurationen erhalten Sie auf Anfrage. Kontaktieren Sie uns!
