ab
142,00 €
zzgl. MwSt.
Nur %1 übrig
- Bandbreite: 3 Hz
- Eingang: mV- oder V-Signale
- Ausgang: 0 V - 10 V
- Isolation: 1500 Vrms
- Maße: 54.1 x 43.3 x 15.4 mm
Bitte wählen Sie eine *Ausführungsoption für den gewünschten Spannungseingang/-ausgang.

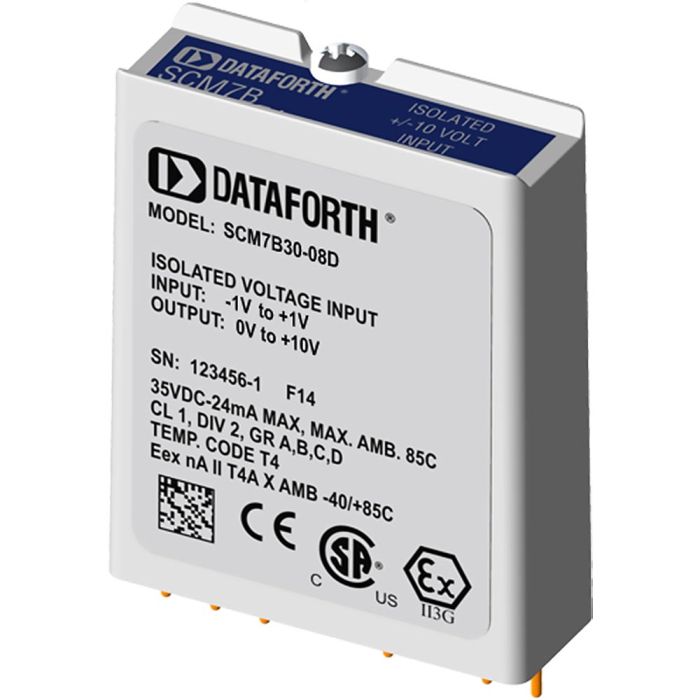

Die isolierten Spannungsmodule der SCM7B30-Serie von Dataforth stellen analoge Eingangskanäle dar, die gefiltert, isoliert, verstärkt und in analoge Spannungsausgangssignale zur Verarbeitung durch Prozesssteuerungssysteme umgewandelt werden.
Produkteigenschaften
- Eingang: mV- oder V-Signale
- Ausgang: 1 V … 5 V / 0 V … 5 V / 0 V … 10 V
- Bandbreite: 3 Hz
- Isolation: 1500 Vrms
- Eingangsschutz: 120 Vrms
- Eingangswiderstand: 50 MOhm
- Genauigkeit: ± 0.03 % (typ.), ± 0.1 % (max.)
- Linearität: ± 0.01 % (typ.), ± 0.02 % (max.)
- ANSI/IEEE C37.90.1 Überspannungsschutz
- Gleichtaktunterdrückung: 160 dB
- 2-Wege-Trennung
- NMR: 80/85 dB bei 50/60 Hz
- Spannungsversorgung: 14 bis 35 VDC
- Erweiterte Betriebstemperatur: -40 °C bis +85 °C
- Unterschiedliche Modultypen auf Trägerplatine möglich
- Maße: 54.1 x 43.3 x 15.4 mm
- Optional Hutschienenmontage
- CSA zertifiziert, FM anerkannt, CE und ATEX geprüft
- Umfangreiches Zubehör
Ausführungsoptionen
| Modell | Option | Eingang | Ausgang |
| SCM7B30 | -01 | 0 ... 10 mVolt | 1 ... 5 Volt |
| SCM7B30 | -01A | 0 ... 10 mVolt | 0 ... 5 Volt |
| SCM7B30 | -01D | 0 ... 10 mVolt | 0 ... 10 Volt |
| SCM7B30 | -02 | 0 ... 100 mVolt | 1 ... 5 Volt |
| SCM7B30 | -02A | 0 ... 100 mVolt | 0 ... 5 Volt |
| SCM7B30 | -02D | 0 ... 100 mVolt | 0 ... 10 Volt |
| SCM7B30 | -03 | 0 ... 1 Volt | 1 ... 5 Volt |
| SCM7B30 | -03A | 0 ... 1 Volt | 0 ... 5 Volt |
| SCM7B30 | -03D | 0 ... 1 Volt | 0 ... 10 Volt |
| SCM7B30 | -05 | 1 ... 5 Volt | 1 ... 5 Volt |
| SCM7B30 | -05A | 1 ... 5 Volt | 0 ... 5 Volt |
| SCM7B30 | -05D | 1 ... 5 Volt | 0 ... 10 Volt |
| SCM7B30 | -06 | +/- 10 mVolt | 1 ... 5 Volt |
| SCM7B30 | -06A | +/- 10 mVolt | 0 ... 5 Volt |
| SCM7B30 | -06D | +/- 10 mVolt | 0 ... 10 Volt |
| SCM7B30 | -07 | +/- 100 mVolt | 1 ... 5 Volt |
| SCM7B30 | -07A | +/- 100 mVolt | 0 ... 5 Volt |
| SCM7B30 | -07D | +/- 100 mVolt | 0... 10 Volt |
| SCM7B30 | -08 | +/- 1 Volt | 1 ... 5 Volt |
| SCM7B30 | -08A | +/- 1 Volt | 0... 5 Volt |
| SCM7B30 | -08D | +/- 1 Volt | 0... 10 Volt |
Sonderkonfigurationen erhalten Sie auf Anfrage. Kontaktieren Sie uns!
