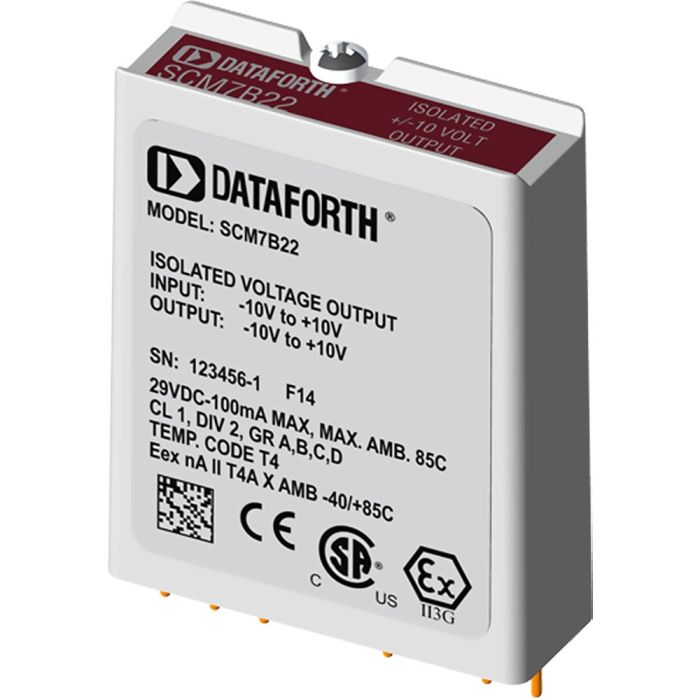

SCM7B22: Isoliertes Spannungsmodul

Das isolierte Spannungsmodul SCM7B22 von Dataforth akzeptiert Eingangssignale von Prozesssteuerungssystemen im Bereich von ± 10 Volt. Eingangssignale werden isoliert, gepuffert sowie gefiltert um einen Feldspannungsausgang mit Verstärkungsfaktor „eins“ zu erhalten.

Produkteigenschaften

• Eingang: V-Signale
• Ausgang: -10 V bis +10 V
• Bandbreite: 400 Hz
• Isolation: 1500 Vrms
• Eingangsschutz: ± 35 VDC
• Eingangswiderstand: 2 MOhm
• Genauigkeit: ± 0.03 % (typ.), ± 0.1 % (max.)
• Linearität: ± 0.01 % (typ.), ± 0.02 % (max.)
• ANSI/IEEE C37.90.1 Überspannungsschutz
• Gleichtaktunterdrückung: 100 dB
• 2-Wege-Trennung
• NMR: 80 dB / Decade > 400 Hz
• Spannungsversorgung: 19 bis 29 VDC
• Erweiterte Betriebstemperatur: -40 °C bis +85 °C
• Unterschiedliche Modultypen auf Trägerplatine möglich
• Maße: 54.1 x 43.3 x 15.4 mm
• Optional Hutschienenmontage
• CSA zertifiziert, FM anerkannt, CE und ATEX geprüft
• Umfangreiches Zubehör

Sonderkonfigurationen erhalten Sie auf Anfrage. Kontaktieren Sie uns!
