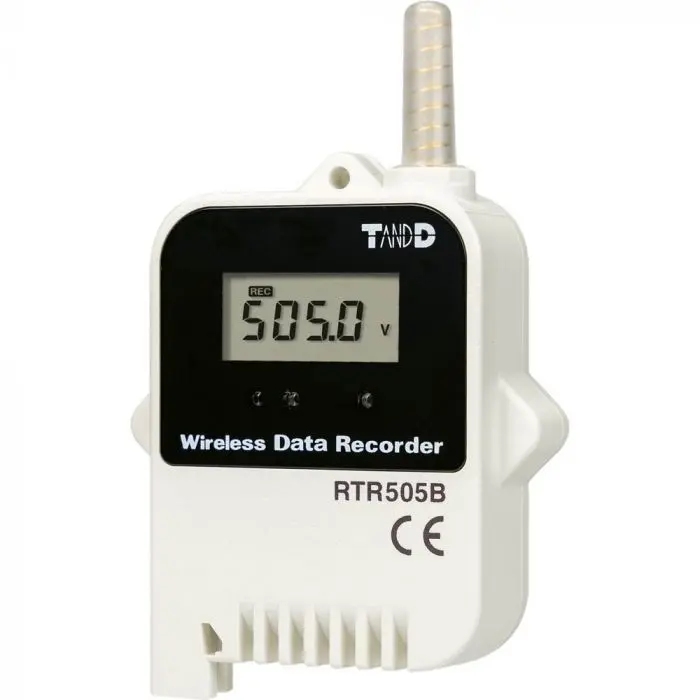

RTR-505B-Serie: Datenlogger zur Temperatur, Spannung, Strom und Ereignismessung
- Interner Speicher für bis zu 16.000 Messwerte
- Einstellbare Abtastrate von 1s bis 60 min.
- Lange Betriebsdauer durch sehr geringe Stromaufnahme
Bei den Datenloggern der RTR500(B)-Serie handelt es sich um die Nachfolgemodelle der bereits seit Jahren bewährten RTR-500-Serie. Neben der „Short Range Wireless Communication“, die eine drahtlose Kommunikation über eine Basisstation bis zu einer Entfernung von ca. 150m ermöglicht, sind die neuen Logger der „B“ Serie mit einer zusätzlichen Bluetooth Schnittstelle ausgestattet. Alternativ können die Messdaten über USB oder einen mobilen Datensammler ausgelesen und zum PC oder zur freien Cloud übertragen werden. Der Logger RTR-505B kann zudem mit einer Auswahl externer, optional erhältlicher Sensoren betrieben werden.
Produkteigenschaften
- Interner Speicher für bis zu 16.000 Messwerte
- Einstellbare Abtastrate von 1s bis 60 min.
- Lange Betriebsdauer durch sehr geringe Stromaufnahme
Die Modelle im Überblick
| Thermocouple Module TCM-3010 |
Pt Module PTM-3010 |
Voltage Module VIM-3010 |
4-20mA Module AIM-3010 |
Pulse Input Cable PIC-3150 |
|
| Messkanal | 1x Temperatur | 1x Temperatur | 1x Spannung | 1x 4-20mA | 1x Pulse Count |
| Sensor | Thermocouple: Typ K, J, T, S |
Pt100, Pt1000 3-Draht, 4-Draht (*1) |
- | - | - |
| Messeinheit | °C, °F | °C, °F | V, mV | mA | Zähler |
| Messbereich | K -199 bis 1370°C J -199 bis 1200°C T -199 bis 400°C S -50 bis 1760°C |
-199 bis 600°C | 0-22 V | 0 bis 20mA bis 40mA möglich |
Eingangssignal: Eingangskalte Verbindung ohne Spannungskontakt Erkennungsspannung: >0,5 und <2,5VE Eingabeunabhängigkeit: ca.100KΩ Geräuschfilter: An: >15Hz Aus: >3,5Hz Max. Leistung: 61,439 / Aufnahmeintervall |
| Genauigkeit | Thermocouple Measurement K, J, T: ±(0,3°C + 0,3 %) S: ±(1°C + 0,3%) Abweichungen: ±0,3°C bei 10-40°C ±0,5°C bei -40-10°C und 40-80°C |
±(0,3°C + 0,3 %) 10-40°C ±(0,5°C + 0,3 %) -40-10°C und 40-80°C |
±(0,5mV + 0,3 %) 10-40°C ±(1mV + 0,5 %) -40-10°C und 40-80°C |
±(0,5mA + 0,3 %) 10-40°C ±(1mA + 0,5 %) -40-10°C und 40-80°C |
|
| Hinweis: Der Temperaturbereich repräsentiert die Betriebsumgebung des Eingangsmoduls | |||||
| Auflösung | K, J, T: 0.1°C S: 0,2°C |
0,1°C | bis 400mV:0.1mV bis 800mV: 0,2mV bis 999mV: 0,4mV bis 3.2V: 1mV bis 6.5V: 2mV bis 9999V: 4mV bis 22V: 10mV |
0,01mA | |
*1: Bei Nutzung eines 4-Draht Sensors wird ein Draht nicht genutzt
*2: Bei TCM-3010 und PTM-3010 sind Sensorungenauigkeiten nicht enthalten
Hinweis: Der oben gezeigte Temperaturbereich repräsentiert die Betriebsumgebung des Eingangsmoduls
