R203-Ethernet/IP-Serie: Dreiphasen-Leistungsanalysator mit Ethernet/IP-Schnittstelle
- Universelle Eingänge: Spannung, Strom, Rogowski-Sensoren, Ein- und Dreiphasige Netze, Aron-Schaltungen
- Hohe Messgenauigkeit: 0,2 % bei Spannung/Strom, 0,5 % bei Leistung
- Hohe Vernetzbarkeit: 2 Ethernet-Ports mit Daisy-Chain-Topologie
- Einfache Installation: kompakte Bauform für DIN-Rail-Montage
- Zahlreiche I/Os: 2 digitale Eingänge, 2 digitale Ausgänge, 1 analoger Ausgang (0-10V oder 0/4-20 mA)
- Messen von Oberschwingungen: Spannung/Strom bis zur 55. Ordnung und THD-Berechnung
- Robustes Gehäuse: bis IP20 geschützt
- Versorgung: 10-30 V DC oder 90-264 V AC, je nach Modell

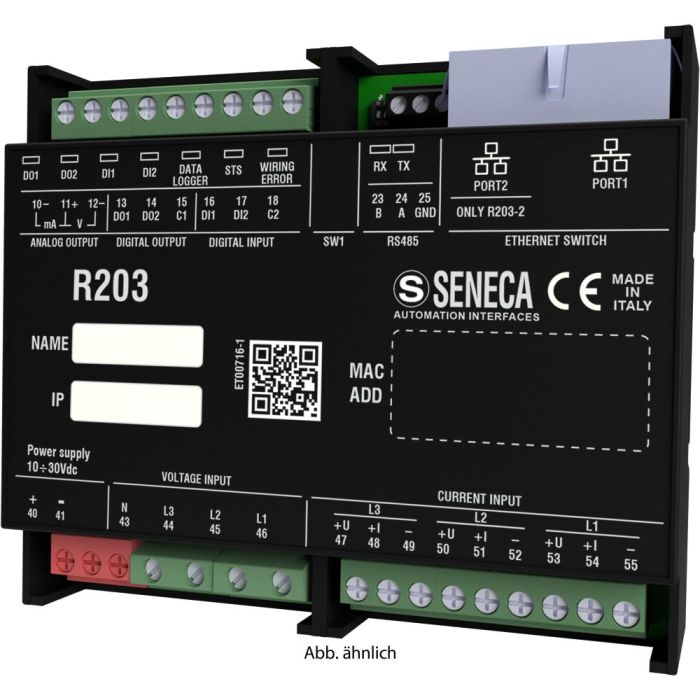

Der Seneca R203-Ethernet/IP ist ein dreiphasiger Leistungsanalysator mit Ethernet/IP-Schnittstelle, der durch seine universellen Eingänge Spannung, Strom und Rogowski-Sensoren überzeugt. Er unterstützt zudem Ein- und Dreiphasen Netze sowie Aron-Schaltungen und Ethernet/IP-Protokolle. Dank der beiden Ethernet-Schnittstellen lässt sich eine Daisy-Chain-Verbindung zum nächsten Ethernet-Gerät herstellen. Hierdurch lassen sich teure industrielle Switches einsparen und die Verkabelung vereinfachen. Der R203-Ethernet/IP gibt einphasige und dreiphasige Werte der wichtigsten elektrischen Größen aus: Spannung, Strom, Wirkleistung, Blindleistung, Scheinleistung, Frequenz, Periode und Leistungsfaktor. Aufgrund des konfigurierbaren Analogausgangs für Spannung oder Strom lässt sich der Analysator auch als Messumformer einsetzen. Der R203-Ethernet/IP bietet außerdem das Messen und Aufzeichnen von Oberschwingungen in Spannung/Strom bis zur 55. Ordnung mit THD-Berechnung (Total Harmonic Distortion). Das Gerät wird auf einer 35-mm-DIN-Schiene montiert, ist mit einem robusten IP20-Gehäuse geschützt und unterstützt eine Spannungsversorgung von 10–30 V DC oder 90–264 V AC.
Produkteigenschaften:
- Universelle Eingänge: Spannung, Strom, Rogowski-Sensoren, Ein- und Dreiphasige Netze, Aron-Schaltungen
- Hohe Messgenauigkeit: 0,2 % bei Spannung/Strom, 0,5 % bei Leistung
- Hohe Vernetzbarkeit: 2 Ethernet-Ports mit Daisy-Chain-Topologie
- Einfache Installation: kompakte Bauform für DIN-Rail-Montage
- Zahlreiche I/Os: 2 digitale Eingänge, 2 digitale Ausgänge, 1 analoger Ausgang (0-10V oder 0/4-20 mA)
- Messen von Oberschwingungen: Spannung/Strom bis zur 55. Ordnung und THD-Berechnung
- Robustes Gehäuse: bis IP20 geschützt
- Versorgung: 10-30 V DC oder 90-264 V AC, je nach Modell
Die Modelle in der Übersicht:
- R203-2-H-E: Dreiphasen-Leistungsanalysator mit Ethernet/IP-Schnittstelle für 90 bis 264 V ACVersorgung
- R203-2-L-E: Dreiphasen-Leistungsanalysator mit Ethernet/IP-Schnittstelle für 10 bis 30 V DC Versorgung
