- Einfachausgang mit Zweibereichsspanne bis max. 200W
- Hohe Auflösung: 1mV/1mA
- 0.01% Lasten-/Leitungsregulation, 350μVrms Restwelligkeit

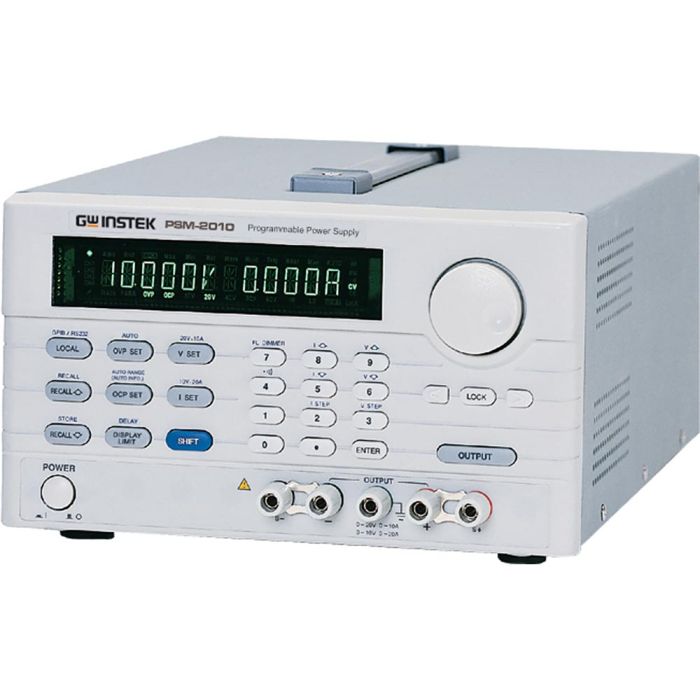

Die programmierbaren DC Netzteile der PSM-Serie von GW Instek haben einen Einfachausgang / eine Zweibereichspanne mit 120 oder 200W. Überspannungs-, Überstrom- und Übertemperaturschutz sowie eine On/Off-Kontrolle für Ausgangsleistung schützen die Netzteile sowie ihre Last. Hohe Auflösung und Regulierung sowie eine niedrige Restwelligkeit können bei 1mV/1mA, 0.01% und <350 Vrms beibehalten werden. Der Betrieb und die Konfiguration werden Dank einer Digitalanzeige und einem LCD-Display erleichtert. Standardfunktionen beinhalten Speichern/Aufrufen des Ausgangsspeichers, automatische zeitgesteuerte Spannungsausgabe für kontinuierliches Testen und Selbsttests, sowie Software-Kalibrierungsfunktionen zur Verminderung des Wartungsaufwand. SCPI-Programmierung, LabVIEW-Treiber, RS-232C und GPIB Schnittstellen ermöglichen eine leichte automatisierte Testsystem-Integration und Fernsteuerung. Die PSM-Serie ist die ideale Wahl für Hochpräzisionsapplikationen wie QA-Verifizierung und Produktentwicklung.
Produkteigenschaften
- Einfachausgang mit Zweibereichsspanne bis max. 200W
- Hohe Auflösung: 1mV/1mA
- 0.01% Lasten-/Leitungsregulation, 350μVrms Restwelligkeit
- Automatische zeitgesteuerte Spannungsausgabe und 100 Speichersätze
- Sicherheitskonzept: Überspannungs-, Überstrom- und Übertemperaturschutz; On/Off-Kontrolle für Ausgangsleistung
- Selbsttest- und Software-Kalibrierung
- Vakuum-Fluoreszenz-Display
- Front- und rückseitiger Ausgangsterminal
- Standard-Schnittstellen: RS-232C, GPIB
| PSM-2010 | PSM-3004 | PSM-6003 | |
| DC OUTPUT | |||
| Low Range | 0~8V/20A | 0~15V/7A | 0~30V/6A |
| High Range | 0~20V/10A | 0~30V/4A | 0~60V/3.3A |
| CONSTANT VOLTAGE OPERATION | |||
| Regulation + (% of output + offset) | Load regulation < 0.01% + 2mV Line regulation < 0.01% + 2mV |
||
| Ripple & Noise | < 350 μVrms/3mVpp | < 350 μVrms/2mVpp | ≦50V : < 500μVrms/3mVpp >50V : < 1mVrms/3mVpp |
| CONSTANT CURRENT OPERATION | |||
| Regulation + (% of output + offset) | Load regulation < 0.01% + 250μA Line regulation < 0.01% + 250μA |
||
| Ripple & Noise | < 2mArms | ||
| RESOLUTION | |||
| Programming Voltage | 1mV | 1mV | 2mV |
| Programming Current | 1mA | 0.5mA | 0.5mA |
| Readback Voltage | 0.5mV | 0.5mV | 1mV |
| Readback Current | 1mA | 0.1mA | 0.5mA |
| Front Panel Voltage | 1mV | ||
| Front Panel Current | 1mA (10A ) | ||
| OVP/OCP Voltage | 10mV | ||
| OVP/OCP Current | 10mA | ||
| ACCURACY | |||
| Programming Voltage | 0.05% + 10mV | ||
| Programming Current | 0.2% + 10mA | ||
| Readback Voltage | 0.05% + 5mV | ||
| Readback Current | 0.15% + 5mA | ||
| OVP/OCP Voltage | 0.1% + 10mV | ||
| OVP/OCP Current | 0.4% + 10mA | ||
| TRANSIENT RESPONSE | |||
| < 50μsec (for output to recover within 15mV following a change in output current from full load to half load) | |||
| COMMAND PROCESSING TIME | |||
| 100ms | |||
| VOLTAGE PROGRAMMING RESPONSE TIME (for resistive load) | |||
| Voltage Up Full Load | 95mS | 50mS | 80mS |
| Voltage Up No Load | 45mS | 20mS | 100mS |
| Voltage Down Full Load | 30mS | 45mS | 30mS |
| Voltage Down No Load | 450mS | 400mS | 450mS |
| STABILITY (% of output + offset) | |||
| Voltage | 0.02% + 1mV | ||
| Current | 0.1% + 1mA | ||
| MEMORY | |||
| Store/Recall 100 sets | |||
| TEMPERATURE COEFFICIENT PER±(% of output + offset) | |||
| Voltage | 0.01% + 3mV | ||
| Current | 0.02% + 3mA | ||
| INTERFACE | |||
| Standard : RS-232C, GPIB | |||
| POWER SOURCE | |||
| AC100V/120V/220V±10%, 230V-6%~+10%, 50/60Hz | |||
| DIMENSIONS & WEIGHT | |||
| 230(W) x 140(H) x 380(D)mm Approx. 10kg | |||
