PHU-Serie High Current: Programmierbare Hochleistungs-DC-Stromquellen mit Multi-Range-Ausgang
- Ausgangsspannung: 0 bis 80/200 V DC Multi-Range, je nach Version
- Ausgangsstrom: bis max. 510 A, je nach Version
- Leistung: 5/10/15 kW, je nach Version
- Regelmodi: CC/CV Priorität wählbar
- Konfigurierung über Advanced Web Control
- Parallelschaltung: bis zu 10 Geräte und bis zu 150 kW
- Schnittstellen: LAN, USB, EtherCAT, CANopen, Modbus, Profinet, DeviceNet
- Schutzfunktionen: Überstrom, Überspannung, Kurzschluss, Übertemperatur
- Optional: Datenlogger, MPPT, Solar-Array-Simulator, Batteriesimulation, AH/WH-Meter

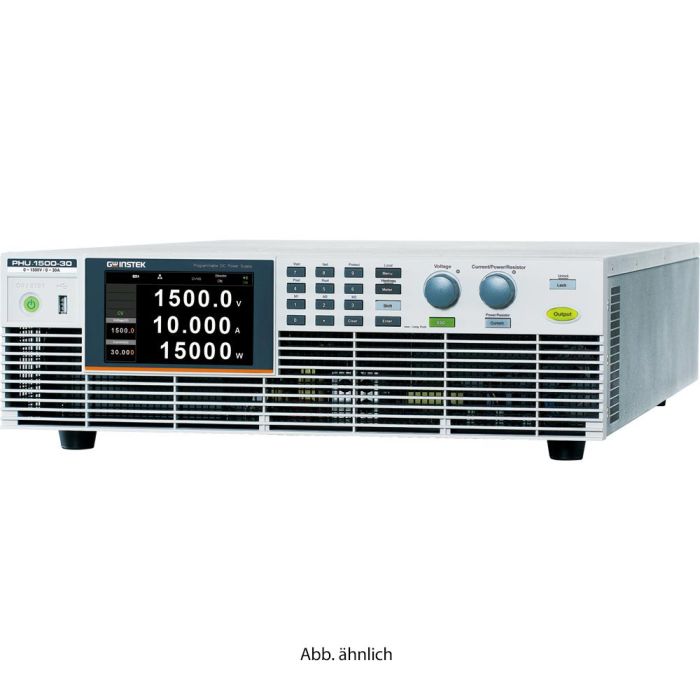

Die GW Instek PHU-Serie ist eine neue Generation programmierbarer Hochleistungs-Gleichstromquellen mit Multi-Range-Ausgang für flexible Spannungs-/Stromkombinationen. In der High-Current-Version liefern die Geräte eine Ausgangsspannung von max. 80 bzw. 200 V sowie max. Ausgängsströme von bis zu 510 A. Aufgrund moderner SiC-Technologie erreicht die Serie eine Leistungsdichte von bis zu 15 kW bei nur 3 HE Bauhöhe. Durch die Multi-Range-Charakteristik decken die Geräte ein breites Anwendungsspektrum ab – von Photovoltaik- und Batteriesimulation über E-Mobilität bis hin zu automobiler Elektronik. Anwender können die Geräte einfach über AWS (Advanced Web Server) per Browser ohne Softwareinstallation konfigurieren. Mit APC (Adaptive Parallel Connection) lassen sich bis zu 10 Geräte mit einer Gesamtleistung von bis zu 150 kW flexibel kombinieren. Zudem unterstützen sie zahlreiche industrielle Schnittstellen wie EtherCAT, CANopen, Modbus, Profinet oder DeviceNet, weshalb sie sich ideal für moderne Test- und Entwicklungslabore eignen.
Produkteigenschaften:
- Ausgangsspannung: 0 bis 80/200 V DC Multi-Range, je nach Version
- Ausgangsstrom: bis max. 510 A, je nach Version
- Leistung: 5/10/15 kW, je nach Version
- Regelmodi: CC/CV Priorität wählbar
- Konfigurierung über Advanced Web Control
- Parallelschaltung: bis zu 10 Geräte und bis zu 150 kW
- Schnittstellen: LAN, USB, EtherCAT, CANopen, Modbus, Profinet, DeviceNet
- Schutzfunktionen: Überstrom, Überspannung, Kurzschluss, Übertemperatur
- Optional: Datenlogger, MPPT, Solar-Array-Simulator, Batteriesimulation, AH/WH-Meter
Die Modelle im Überblick:
- PHU 80-170: High Current DC-Stromquelle mit 5 kW Leistung und max. 170 A Ausgangsstrom
- PHU 80-340: High Current DC-Stromquelle mit 10 kW Leistung und max. 340 A Ausgangsstrom
- PHU 80-510: High Current DC-Stromquelle mit 15 kW Leistung und max. 510 A Ausgangsstrom
- PHU 200-70: High Current DC-Stromquelle mit 5 kW Leistung und max. 70 A Ausgangsstrom
- PHU 200-140: High Current DC-Stromquelle mit 10 kW Leistung und max. 140 A Ausgangsstrom
- PHU 200-210: High Current DC-Stromquelle mit 15 kW Leistung und max. 210 A Ausgangsstrom
