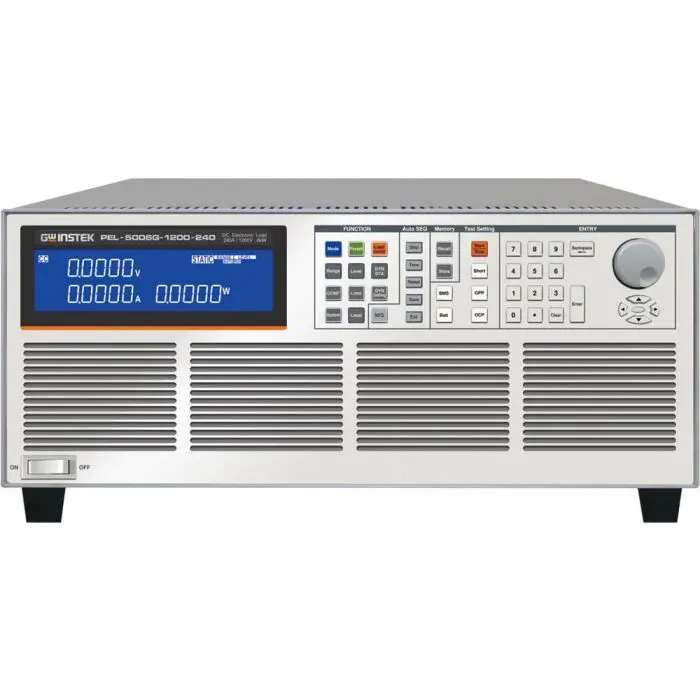

PEL-5000G Serie: Elektronische Lasten mit hoher Leistung für anspruchsvolle DC-Anwendungen
- Leistungsbereich: 4 kW bis 6 kW (modellabhängig)
- Spannungsklassen: 150 V, 600 V und 1200 V
- Parallelschaltbar: Bis zu 8 Einheiten für eine maximale Leistung von 48 kW
- Betriebsmodi: CC, CR, CV, CP, CV + CL, CV + PL, dynamisch und Kurzschluss
- Entlade-Modi für Batterien: CV+Current Limit, CV+Power Limit, CC und CP
- Integrierte Testmodi: Batterieentladung, BMS, Kurzschluss, OCP, OPP
- Turbo-Modus: Belastung bis zum 1,5-fachen der Nennleistung oder des Nennstroms (2 Sekunden) – ideal für Schutztests
- SEQ-Load-Modus: Programmierbare Schrittwechsel von 0,02 bis 999000 ms im CC- oder CP-Modus
- Master-Slave-Steuerung: Steuerung von bis zu 7 Slaves für optimierte Parallelschaltung
- Slow Starter für einen schonenden Start bei 600V/1200V-Modellen
- Optionale Schnittstellen: GPIB, RS232, USB, LAN
- Speicher: Speicherung von bis zu 150 Testsätzen für flexible Parametereinstellungen in automatisierten Testszenarien
Die PEL-5000G Serie von GW Instek umfasst hochpräzise, leistungsstarke elektronische Lasten für anspruchsvolle DC-Testanwendungen. Die Serie bietet insgesamt 9 Modelle mit Leistungsbereichen von 4 kW bis 6 kW, Spannungsklassen von 150 V, 600 V und 1200 V sowie Stromstärken bis zu 600 A. Diese Geräte sind ideal zur Prüfung und Verifizierung von Batterien, Ladegeräten, Ladestationen und Batterie-Management-Systemen (BMS) geeignet und bieten umfangreiche Schutz- und Testfunktionen.
Die PEL-5000G Serie unterstützt die Parallelschaltung von bis zu 8 Einheiten mit identischen Spannungsspezifikationen, um eine maximale Leistung von 48 kW bereitzustellen. Die Geräte bieten vielseitige Betriebsmodi, darunter CC (Constant Current), CR (Constant Resistance), CV (Constant Voltage), CP (Constant Power) sowie dynamische und Kurzschluss-Betriebsmodi. Für die Prüfung von Batterieladegeräten stehen vier spezielle Entlade-Modi zur Verfügung (CV+Current Limit, CV+Power Limit, CC und CP), um den unterschiedlichen Anforderungen an Testverfahren gerecht zu werden.
Der Turbo-Modus erlaubt es, die Last für bis zu 2 Sekunden bis zum 1,5-fachen der Nennleistung oder des Nennstroms zu belasten – ideal für Tests an Batterie-Management-Systemen oder für Überlast- und Kurzschlussprüfungen. Die Geräte bieten zudem dynamische Simulationen von Laständerungen im CC- und CP-Modus, bei denen die Stromanstiegs- und -abfallraten präzise eingestellt werden können. Ein programmierbarer Slow Starter sorgt bei den 600V- und 1200V-Modellen für eine schonende Lastzuschaltung und schützt die Elektronik beim Start, was zudem Installationskosten reduziert.
Für höchste Zuverlässigkeit und Sicherheit verfügt die Serie über integrierte Schutzfunktionen gegen Überlast, Überspannung, Überstrom und Überhitzung. Die Geräte bieten spezielle Schutztests für Batterie-Management-Systeme (BMS), einschließlich OCCP und OCDP, die präzise Überlastschutzbedingungen simulieren können. Mit der automatischen Speicherung von bis zu 150 Testsätzen ist die Serie besonders effizient für automatisierte Testszenarien einsetzbar, und die gespeicherten Parameter können in Echtzeit aufgerufen werden.
Produkteigenschaften
- Leistungsbereich: 4 kW bis 6 kW (modellabhängig)
- Spannungsklassen: 150 V, 600 V und 1200 V
- Parallelschaltbar: Bis zu 8 Einheiten für eine maximale Leistung von 48 kW
- Betriebsmodi: CC, CR, CV, CP, CV + CL, CV + PL, dynamisch und Kurzschluss
- Entlade-Modi für Batterien: CV+Current Limit, CV+Power Limit, CC und CP
- Integrierte Testmodi: Batterieentladung, BMS, Kurzschluss, OCP, OPP
- Turbo-Modus: Belastung bis zum 1,5-fachen der Nennleistung oder des Nennstroms (2 Sekunden) – ideal für Schutztests
- SEQ-Load-Modus: Programmierbare Schrittwechsel von 0,02 bis 999000 ms im CC- oder CP-Modus
- Master-Slave-Steuerung: Steuerung von bis zu 7 Slaves für optimierte Parallelschaltung
- Slow Starter für einen schonenden Start bei 600V/1200V-Modellen
- Optionale Schnittstellen: GPIB, RS232, USB, LAN
- Speicher: Speicherung von bis zu 150 Testsätzen für flexible Parametereinstellungen in automatisierten Testszenarien
Modell | Leistung | Spannung | Strom | Parallelschaltung |
PEL-5004G-150-400 | 4 kW | 150 V | 400 A | Ja |
PEL-5005G-150-500 | 5 kW | 150 V | 500 A | |
PEL-5006G-150-600 | 6 kW | 150 V | 600 A | |
PEL-5004G-600-280 | 4 kW | 600 V | 280 A | |
PEL-5005G-600-350 | 5 kW | 600 V | 350 A | |
PEL-5006G-600-420 | 6 kW | 600 V | 420 A | |
PEL-5004G-1200-160 | 4 kW | 1200 V | 160 A | |
PEL-5005G-1200-200 | 5 kW | 1200 V | 200 A | |
PEL-5006G-1200-240 | 6 kW | 1200 V | 240 A |
