- 3,5" TFT-LCD-Display
- Betriebsspannung: 0 – 800V
- Betriebsstrom: 8,75 ~ 472,5A
- Watt: 175 ~ 9450W

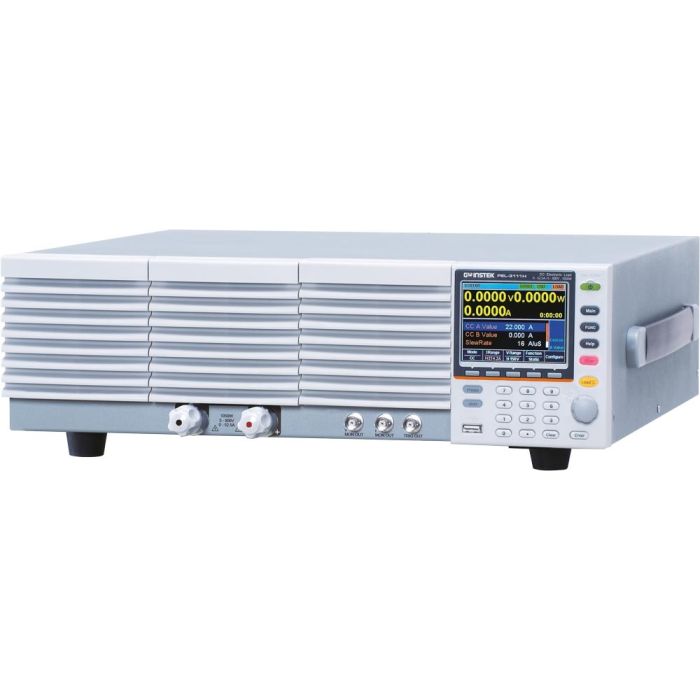

Bei der PEL-3000H-Serie von GW Instek handelt es sich um programmierbare elektronische Gleichstromlasten, die sämtliche Funktionen der PEL-3000-Serie und zusätzlich drei Strombereiche für alle Modelle der PEL-3000H-Serie bieten. Außerdem verfügen die Modelle über BNC-Anschlüsse an der Vorderseite. Die einkanäligen Gleichstromlasten sind mit 800V und einer Stromanstiegsrate von 0,84 A/µs bestens für die Prüfung von Hochspannungsgeräten wie z. B. EV und HEV in Fahrzeug-Ladegeräten, DC/DC-Wandler oder Hochvoltbatterien geeignet.
Produkteigenschaften
- 3,5" TFT-LCD-Display
- Betriebsspannung: 0 – 800V
- Betriebsstrom: 8,75 ~ 472,5A
- Watt: 175 ~ 9450W
- Min. Betriebsspannung: 5V Nennstrom
- Arbeitsmodi: CC, CR, CV, CP, CC+CV, CR+CV, CP+CV
- Normal-/Schnell-Sequenzfunktion
- Dynamischer Modus: 0,0166Hz ~ 20kHz
- Isolierte Spannung/Stromüberwachung
- Schutzbereiche: OVP, OCP, OPP, OHP, UVP, RVP
- Simultanes Spannungs-, Strom- und Leistungs-Display
- USB 2.0 Device / Host , RS-232 , GPIB / LAN (Optional)
Die Modelle im Überblick
| Modell | Spannung | Stromstärke |
Leistung |
| PEL-3021H | 800V | 8,75A | 175W |
| PEL-3041H | 17,5A | 350W | |
| PEL-3111H | 52,5A | 1050W | |
| PEL-3211H | 105A | 2100W | |
| PEL-3212H | 105A | 2100W | |
| PEL-3322H | 157,5A | 3150W | |
| PEL-3323H | 157,5A | 3150W | |
| PEL-3424H | 210A | 4200W | |
| PEL-3533H | 262,5A | 5250W | |
| PEL-3535H | 262,5A | 5250W | |
| PEL-3744H | 367,5A | 7350W | |
| PEL-3955H | 472,5A | 9450W |
