PE-515 + PE-415: Embedded Gigabit 5-Port Switch mit Evaluation Kit

PE-515: Embedded Gigabit 5-Port Industrial Ethernet Switch

Ideale Basis für das Design ultrakompakter Ethernet Switches: Der PE-515 von Brainboxes mit fünf schnellen Gigabit-Ethernet-Schnittstellen ist mit seinen Abmessungen von 55 mm x 55 mm kleiner als eine Visitenkarte. Er kann flexibel in Elektronik-Designs integriert werden – entweder mit Board-to-board-Konnektoren oder per Kabelverbindung. Die LEDs auf der Leiterplatte sind in alle Richtungen sichtbar und können über Lichtleiter an ein Gehäuse weitergeführt werden.

Für das schnelle und einfache Design-In der Platine stellt Brainboxes CAD-Files und Layout-Daten zur direkten Übernahme in die Design-Software zur Verfügung. Außerdem gibt es mit dem PE-415 ein entsprechendes Evaluation Kit für den Aufbau von Funktionsmustern und den direkten Einstieg in die Entwicklung.

Produkteigenschaften

• 10/100/1000 Gigabit 5-Port Industrial Ethernet Switch
• Ultrakompaktes Format: nur 55 mm x 55 mm x 10 mm
• Industrieller Temperaturbereich: -40°C bis 85 °C
• EMC-getestet gemäß FCC Class A EN 55033 A
• Einfache Integration mit Board-to-Board- oder Board-to-Cable-Verbindung
• LEDs in alle Richtungen abstrahlend
• 3,3 VDC oder 5 VDC Eingangsspannung
• Umfassende Ressourcen für einfaches Design-In
• Passendes Evaluation Kit PE-415 erhältlich

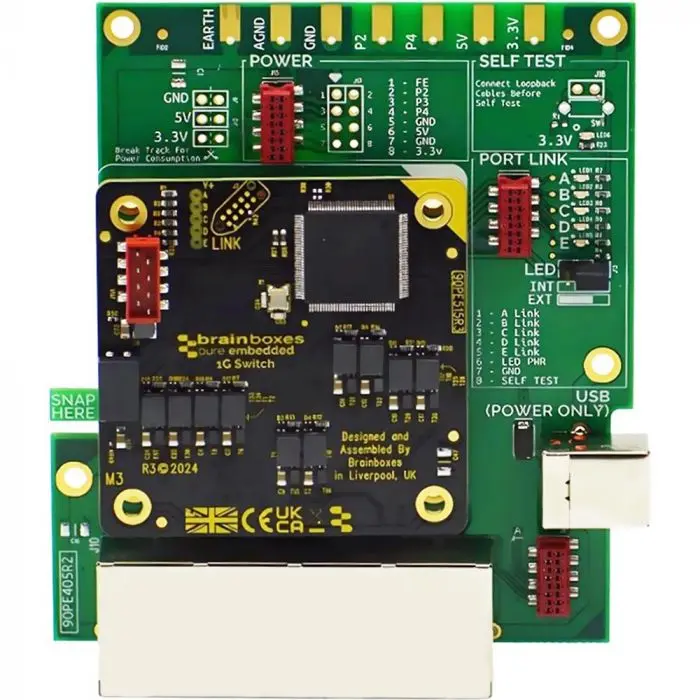

PE-415: Embedded Evaluation Kit für den PE-515 10/100/1000 Gigabit 5-Port Industrial Ethernet Switch

Das Embedded Ethernet Evaluation Kit PE-415 von Brainboxes ermöglicht schnellen und einfachen Zugriff auf alle Schnittstellen und Funktionalitäten des 10/100/1000 Gibabit 5-Port Industrial Ethernet Switches PE-515. Damit ermöglicht es das Setup von Machbarkeitsstudien, Prototypen und den direkten Entwicklungseinstieg. Die Stromversorgung erfolgt per USB-Eingang. Für Tests und Debugging stehen unter anderem Pins für das Power Consumption Monitoring und ein Selbsttest-Button auf dem Board zur Verfügung.

Produkteigenschaften

• Evaluation Kit / Basisboard für alle Schnittstellen und Funktionalitäten des PE-515
• Schnittstellen als RJ45-Konnektoren / Header ausgeführt
• Ermöglicht den einfachen Aufbau von Funktionsmustern und Prototypen
• Umfassende Dokumentation für Start-up und Design-In

Das PE-415 Evaluation Kit enthält:

• Pure Embedded 10/100/1000 Gigabit 5-Port Industrial Ethernet Switch PE-515

• Basisplatine mit allen Schnittstellen des PE-515, als RJ45-Konnektoren / Header ausgeführt

• USB-Kabel

• Adapter von MicroMatch zu RJ45

• 4 x MicroMatch 4-way Header

• 1 x MicroMatch 8-way Header
