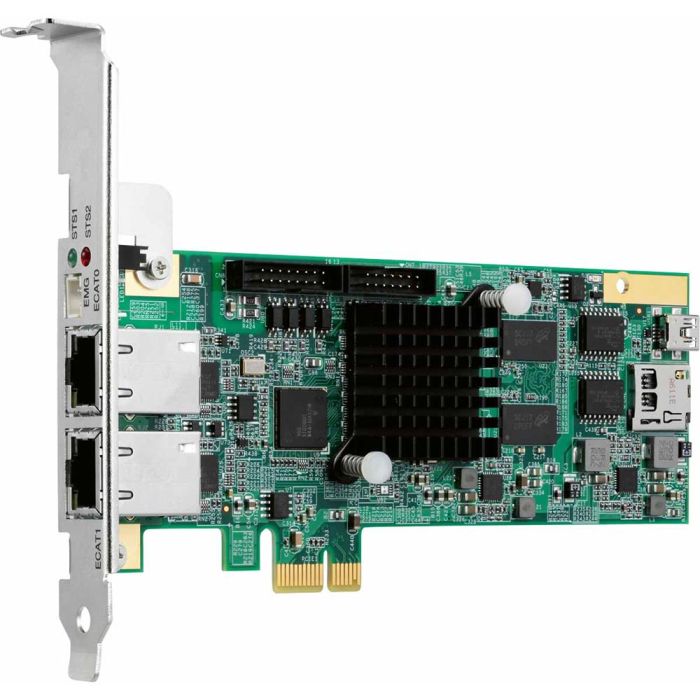

PCIe-8332/PCIe-8334/PCIe-8338-Serie: Hardwarebasierter EtherCAT-Motioncontroller

Angebot anfordern
Gruppiert Produkte - Artikel
Produktname Anzahl
PCIe-8338: Hardwarebasierter EtherCAT-Motioncontroller mit max. 64 Achsen
Angebot anfordern
PCIe-8334: Hardwarebasierter EtherCAT-Motioncontroller mit max. 32 Achsen
Angebot anfordern
PCIe-8332: Hardwarebasierter EtherCAT-Motioncontroller mit max. 16 Achsen
Angebot anfordern
  • Bis zu 64-Achsen-Bewegungssteuerung
  • 10.000 I/O-Punktsteuerung über EtherCAT

Die PCIe-8332/PCIe-8334/PCIe-8338-Serie von Adlink bietet hardwarebasierter EtherCAT-Motion-Controller, die bis zu 64 synchronisierte Achsen und über 10.000 Punkte gleichzeitig unterstützen können. Darüber hinaus verfügt die Serie über einen isolierten Not-Halt-Eingang und einen konfigurierbaren isolierten Hochgeschwindigkeits-Digitaleingang, der nicht nur als generischer Sensoreingang, sondern auch als pulsarer Eingang mit bis zu 1 MHz Eingangsfrequenz genutzt werden kann.

Die PCIe-8332/PCIe-8334/PCIe-8338-Serie bietet eine APS-Funktionsbibliothek (Out-of-Shell Application-Ready), um eine mehrdimensionale, synchronisierte, zeitdeterministische Motion- & I/O-Steuerung zu generieren. Das MotionCreatorPro 2-Dienstprogramm von ADLINK ist vollständig kompatibel mit der Microsoft Windows-Umgebung, die eine vollständige EtherCAT-Bewegungs- und I/O-Konfiguration und Funktionsauswertung sowie das Kompilieren von Programm-Downloadfunktionen ermöglicht.

Produkteigenschaften

  • PCI Express x 1
  • Bis zu 64-Achsen-Bewegungssteuerung & 10.000 I/O-Punktsteuerung über EtherCAT
  • EtherCAT-Zykluszeiten bis zu 250μs
  • Breite Palette kompatibler EtherCAT-Slaves
  • Dedizierter Not-Halt-Eingang
  • 4-Kanal isolierter digitaler Eingang/Ausgang
  • 1-Kanal Pulsar-Eingang
  • Punkttabellenfunktionen für Anwendungen
  • Unterstützung für bis zu 16D lineare Interpolation, 3D-Kreis- und 3D-Spiralinterpolation
  • 8 Programme herunterladbar für Standalone-Anwendung
  • Karten-ID-Auswahl

Die Modelle im Überblick

PCIe-8332: max. 16 Achsen
PCIe-8334: max. 32 Achsen
PCIe-8338: max. 64 Achsen
