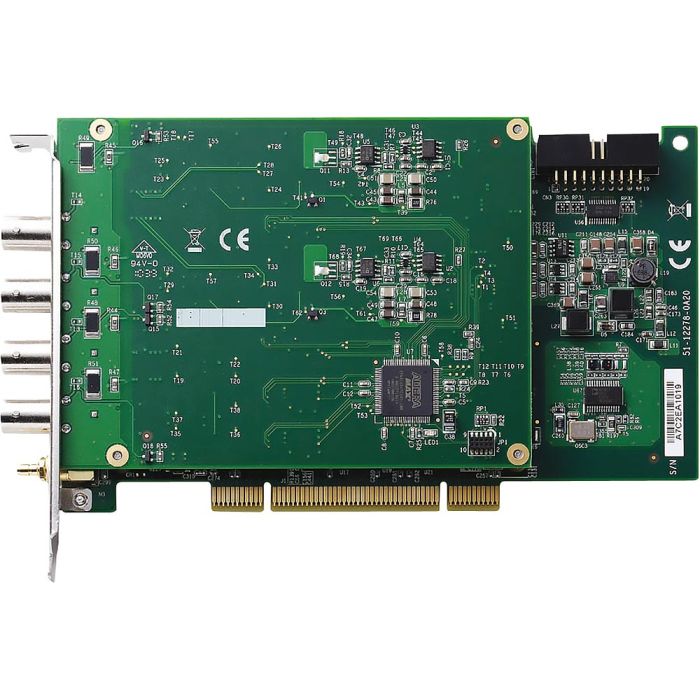

PCI-9527 2-Kanal 24 Bit dynamisches Signal-Erfassungs- und Erzeugungs-Modul

Die Adlink PCI/PXI-9527 sind Erfassungsmodule für dynamische Signale. Sie haben 2 Analog-Eingangs- und 2 Analog-Ausgangskanäle und wurden speziell für Anwendungen im Bereich Audiotest, Akustikmessungen und Vibrationsanalyse entwickelt. Die Adlink PCI/PXI-9527 haben zwei 24 Bit Analog-Eingänge mit simultanem Sampling. Die 24 Bit Sigma-Selta A/D-Wandler ermöglichen Sample-Raten bis 432 kS/s bei hoher Auflösung. Die Sample-Rate kann durch Einstellen der moduleigenen DDS-Taktquelle auf eine geeignete Frequenz angepasst werden. Alle Kanäle werden simultan abgetastet und haben Eingangsbereiche von ±40 V bis ±0,316 V. Die Analog-Eingänge unterstützen per Software wählbare AC- oder DC-Kopplung und 4 mA Bias-Strom für Integrated Electronics Piezo-Electric (IEPE) Sensoren. Die Adlink PCI/PXI-9527 haben zusätzlich zwei Ausgangskanäle mit 24 Bit Auflösung und hoher Wiedergabetreue. Die Ausgänge arbeiten simultan bei programmierbarer Rate bis 216 kS/s. Der Ausgangsbereich liegt bei ±0,1 V, ±1 V oder ±10 V.

Produkteigenschaften

• Erfüllt PXI-Spezifikation Rev. 2.2
• 24 Bit Sigma-Delta A/D- und D/A-Wandler
• Analog-Eingänge: 2-Kanal simultanes Sampling
• Analog-Ausgänge: 2-Kanal simultanes Update
• 432 kS/s max. Sample-Rate mit programmierbarer Rate
• Programmierbarer Eingangsbereich: ±40 V, ±10 V, ±3,16 V, ±1 V, ±0,316 V
• Programmierbarer Ausgangsbereich: ±10 V, ±1 V, ±0,1 V. AC oder DC Eingangskopplung, per Software wählbar
• Trigger-I/O-Anschluss für exteres Digital-Trigger-Signal
• Unterstützt IEPE auf jedem Analog-Eingang, per Software konfigurierbar
• Unterstützte Betriebssysteme: Windows ab 7
• Treiber und SDK: LabVIEW, MATLAB, C/C++, Visual Basic, Visual Studio.NET
• Software Utility: DSA-Utility
