- RS-485, Kabellänge bis 1200 Meter
- Modbus RTU Protokoll
- Montage auf Hutschiene
Die externen Messmodule der NuDAM Serie von Adlink ermöglichen aufgrund der RS-485 Schnittstelle das Erfassen unterschiedlicher Signale über große Distanzen.
Durch das bei der NuDAM 61xx Serie unterstützte Modbus RTU Protokoll erfolgt die Übertragung der Messwerte mit einem höheren Datendurchsatz als beim herkömmlichen ASCII Protokoll. Hier kann die Übertragungsgeschwindigkeit zwischen 1200 und 115200 Baud liegen.
Die Module arbeiten mit einer Betriebsspannung von 10 bis 30V und sind für die Montage auf Hutschiene geeignet.
Alle Module der Serie sind CE/FCC geprüft und arbeiten im erweiterten Temperaturbereich von -10°C bis 70°C.

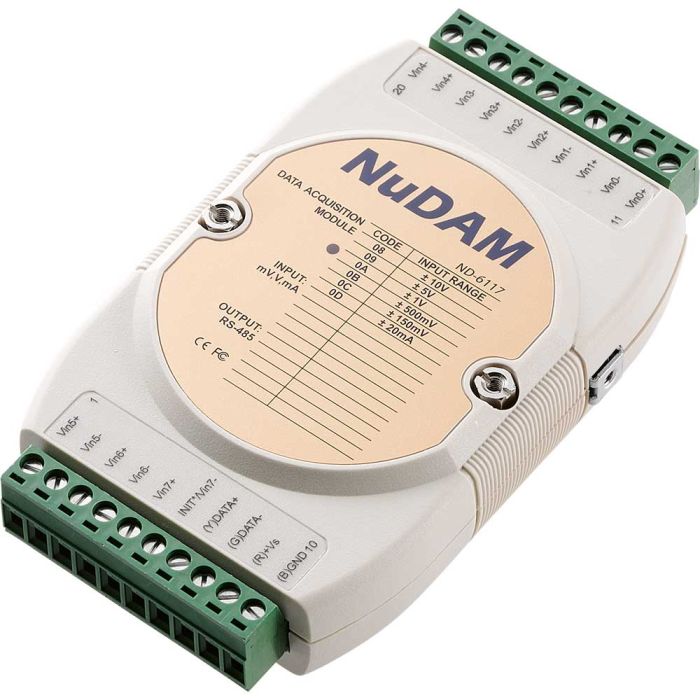

ND-6117
- 8 analoge Ausgänge (Strom/Spannung)
- 12/16 Bit Auflösung (abhängig von der Abtastrate)
- bis zu 60 Messungen/Sekunde möglich
ND-6124
- 4 analoge Ausgänge (Strom/Spannung)
- 14 Bit Auflösung
- 4 isolierte digitale Eingänge
ND-6150
- 8 isolierte digitale Ausgänge
- 8 isolierte digitale Eingänge
ND-6160
- 4 Relaisausgänge 0.6A/125Vac, 2A/30Vdc
- 4 isolierte digitale Eingänge
Die Module im Überblick
Modell | ND-6117 | ND-6124 | ND-6150 | ND-6160 |
Funktion | Analogeingang | Analogausgang & Digitaleingang | digitaler Ein- & Ausgang | Relaisausgang & Digitaleingang |
Kanal | 8x Analogeingang | 4x Analogausgang, 4x Digitaleingang |
8x Digitaleingang, 8x Digitalausgang |
4x Relaisausgang, 4x Digitaleingang |
Auflösung | 16/12 Bit | 14 Bit | ||
Typ und Abtastrate | 60/s(12Bit) 10/s(16 Bit) |
Programmierbare Anstiegsgeschwindigkeit |
Isolierte Eingänge (sink/source) Isolierte Ausgänge (source) |
RL1, RL2,form A. RL4,RL4 formC. |
Spannungs- bzw. Strombereich / Pegel |
± 150/500mV, ± 1/5/20 V, ± 20mA |
0-5V, ±5V, 0-10V, ±10V, 0-20 mA |
+10-30 VDC Lastspannung 650 mA |
0.6 A, 125 VAC oder 2A, 30 VDC |
