MultiScope-MSW8-DIFF-Serie: 8-Kanal-WiFi-Oszilloskope bis 1 GSa/s mit differentiellen Eingängen

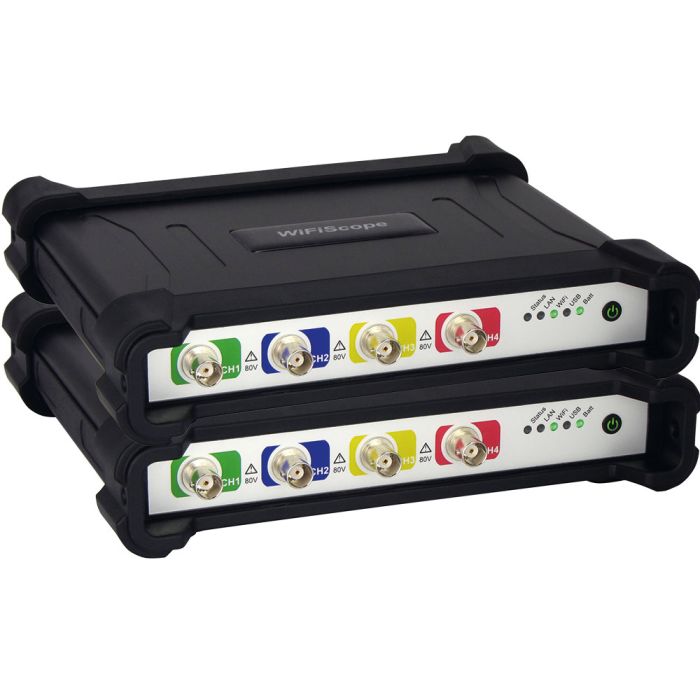

Die MultiScope-MSW8-DIFF-Serie an LAN/WiFi-Oszilloskopen von TiePie vereint ein modulares System, bei dem jedes Gerät aus zwei WiFiScope-WS6-DIFF-Oszilloskopen des Herstellers besteht, welche über Wireless Multi Instrument Synchronization Module (WCMI) synchronisiert sind und damit acht differentielle Analogkanäle zur Verfügung stehen. Je nach Modell erreicht die MultiScope-MSW8-DIFF-Serie Abtastraten bis 1 GSa/s sowie eine Bandbreite von bis zu 250 MHz. Bei der Auflösung können Anwender zwischen 8, 12, 14 und 16 Bit wählen. Zudem bieten die Oszilloskope eine hohe Speichertiefe von bis zu 256 Mpts (XM-Option, je nach Zahl der aktiven Kanäle) und ermöglichen so hochauflösende Messungen für verschiedenste Einsatzbereiche. Als Konnektivitätsoptionen stehen dem Anwender WiFi 802.11, LAN bis 1 Gbps sowie USB 3.0 zur Verfügung. Diese Kombination macht die MultiScope-MSW8-DIFF-Serie flexibel einsetzbar, beispielsweise als Oszilloskop, Datenlogger, Multimeter oder Spektrumanalysator.

Produkteigenschaften:

• 8 differentielle Kanäle bis 1 GSa/s Abtastrate, je nach Modell und gewählter Auflösung
• 250 MHz Bandbreite
• Auflösung: 8, 12, 14 oder 16 Bit wählbar
• Speichertiefe: bis zu 256 Mpts (XM-Option, je nach Zahl der aktiven Kanäle)
• 1 ppm Zeitbasis-Genauigkeit
• Kontinuierliches Streaming: bis zu 200 MSa/s
• Software & SDK verfügbar
• Konnektivität: WiFi, LAN, USB 3.0

Die Modelle im Überblick:

• MultiScope MSW8 DIFF-200: 8-Kanal-WiFi-Oszilloskop bis 200 MSa/s mit differentiellen Eingängen
• MultiScope MSW8 DIFF-500: 8-Kanal-WiFi-Oszilloskop bis 500 MSa/s mit differentiellen Eingängen
• MultiScope MSW8 DIFF-1000: 8-Kanal-WiFi-Oszilloskop bis 1 GSa/s mit differentiellen Eingängen

Lieferumfang MultiScope-MSW8-DIFF-Serie:

• Transportkoffer: 2× BB453
• Instrumente: 2× WiFiScope WS6 DIFF
• WCMI-Kopplungsmodule: 2× Wireless Multi Instrument Synchronization Module (WCMI)
• Messleitungen: 8× TP-C812B, Differential BNC auf 4-mm-Bananenstecker
• Differential-Abschwächer: 8× TP-DA10
• Krokodilklemmen (groß): 2× Set TP-AC80I (je Set 8 Stück: Grün, Blau, Gelb, Rot, 4× Schwarz)
• Krokodilklemmen (mittel): 2× Set TP-AC10I (je Set 8 Stück: Grün, Blau, Gelb, Rot, 4× Schwarz)
• Krokodilklemmen (klein): 2× Set TP-AC5 (je Set 8 Stück: Grün, Blau, Gelb, Rot, 4× Schwarz)
• Zubehör: 2× Ground Compensation Cable TP-GCC150, 2× Netzteil (Handyscope/WiFiScope), 2× USB3-Kabel (1,5 m), 2× Netzwerkkabel (3 m), 2× Tastkopf-Kompensationskabel TP-DB9-BNC-30 (nur mit Option SafeGround)
• Software: Multi Channel-Messsoftware für Windows 10/11 (64-Bit), Download über die Hersteller-Website
• Treiber: für Windows 10/11 (64-Bit), Download
• Software Development Kit (SDK): für Windows 10/11 (64-Bit) und Linux, Download
• Handbücher
