MultiScope-MSW6-Serie: 6-Kanal-WiFi-Oszilloskope bis 100 MSa/s, inkl. Arbiträrgenerator bis 40 MHz
- 6 Kanäle bis 100 MSa/s Abtastrate, je nach Modell und gewählter Auflösung
- 250 MHz Bandbreite
- Auflösung: 14 oder 16 Bit wählbar
- Speichertiefe: bis zu 32 bzw 64 Mpts (XM-Option, je nach Zahl der aktiven Kanäle)
- 1 ppm Zeitbasis-Genauigkeit
- Kontinuierliches Streaming: bis zu 20 MSa/s
- Software & SDK verfügbar
- Konnektivität: WiFi, LAN, USB 2.0/3.0

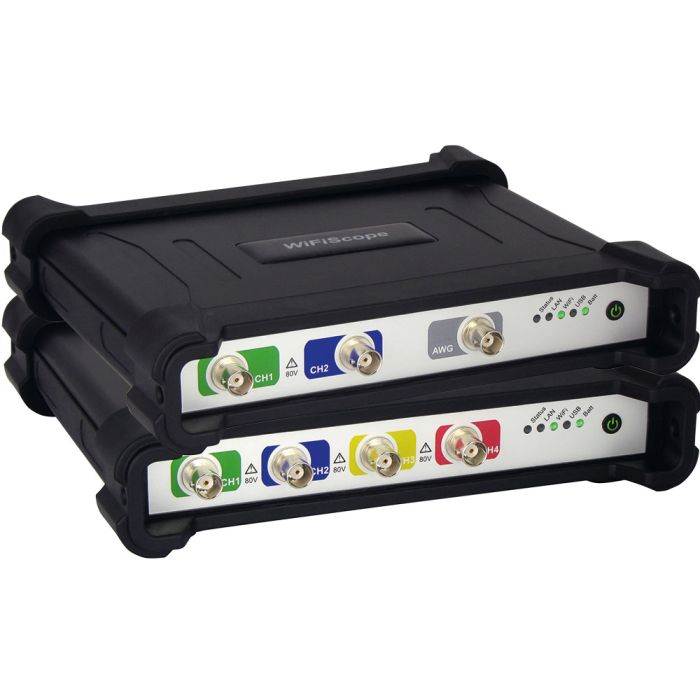

Die MultiScope-MSW6-Serie an LAN/WiFi-Oszilloskopen von TiePie vereint ein modulares System, bei dem jedes Gerät aus je einem WiFiScope-WS5- und WS6-Oszilloskop des Herstellers besteht, welche über Wireless Multi Instrument Synchronization Module (WCMI) synchronisiert sind und damit sechs Analogkanäle zur Verfügung stehen. Je nach Modell erreicht die MultiScope-MSW6-Serie Abtastraten bis 100 MSa/s sowie eine Bandbreite von bis zu 250 MHz. Bei der Auflösung können Anwender zwischen 14 und 16 Bit wählen. Zudem bieten die Oszilloskope eine hohe Speichertiefe von bis zu 32 bzw 64 Mpts (XM-Option, je nach Zahl der aktiven Kanäle) und ermöglichen so hochauflösende Messungen für verschiedenste Einsatzbereiche. Als Konnektivitätsoptionen stehen dem Anwender WiFi 802.11, LAN bis 1 Gbps sowie USB 2.0 und 3.0 zur Verfügung. Hinzu kommt der integrierte Arbiträrgenerator, der je nach Modell Frequenzen bis 40 MHz mit unterschiedlichen Signalformen erzeugt. Diese Kombination macht die MultiScope-MSW6-Serie flexibel einsetzbar, beispielsweise als Oszilloskop, Datenlogger, Multimeter oder Spektrumanalysator.
Produkteigenschaften:
- 6 Kanäle bis 100 MSa/s Abtastrate, je nach Modell und gewählter Auflösung
- 250 MHz Bandbreite
- Auflösung: 14 oder 16 Bit wählbar
- Speichertiefe: bis zu 32 bzw 64 Mpts (XM-Option, je nach Zahl der aktiven Kanäle)
- 1 ppm Zeitbasis-Genauigkeit
- Kontinuierliches Streaming: bis zu 20 MSa/s
- Software & SDK verfügbar
- Konnektivität: WiFi, LAN, USB 2.0/3.0
Die Modelle im Überblick:
- MultiScope MSW6-220: 6-Kanal-WiFi-Oszilloskop bis 50 MSa/s, inkl. Arbiträrgenerator bis 20 MHz
- MultiScope MSW6-530: 6-Kanal-WiFi-Oszilloskop bis 100 MSa/s, inkl. Arbiträrgenerator bis 30 MHz
- MultiScope MSW6-540: 6-Kanal-WiFi-Oszilloskop bis 100 MSa/s, inkl. Arbiträrgenerator bis 40 MHz
Lieferumfang MultiScope-MSW6-Serie:
- Transportkoffer: 2× BB452
- 1× WiFiScope WS6
- 1× WiFiScope WS5
- Oszilloskop-Tastköpfe: 6× HP-3250I, umschaltbar 1:1/1:10
- WCMI-Kopplungsmodule: 2× Wireless Multi Instrument Synchronization Module (WCMI)
- Zubehör: 2× Netzteil (Handyscope/WiFiScope), 1× Tastkopf-Kompensationskabel TP-DB9-BNC-30, 2× USB3-Kabel (1,5 m), 2× Netzwerkkabel (3 m)
- Software: Multi Channel-Messsoftware für Windows 10/11 (64-Bit), Download über die Hersteller-Website
- Treiber: für Windows 10/11 (64-Bit), Download
- Software Development Kit (SDK): für Windows 10/11 (64-Bit) und Linux, Download
- Handbücher
