MultiScope-MSW4-Serie: 4-Kanal-WiFi-Oszilloskope bis 500 MSa/s, inkl. 2× Arbiträrgenerator-Ausgänge bis 40 MHz
- 4 Kanäle mit bis zu 500 MSa/s Abtastrate, je nach Modell und gewählter Auflösung
- 250 MHz Bandbreite
- Auflösung: 8, 12, 14 oder 16 Bit wählbar
- Speichertiefe: bis zu 32 bzw 64 Mpts (XM-Option, je nach Zahl der aktiven Kanäle)
- 1 ppm Zeitbasis-Genauigkeit
- Kontinuierliches Streaming: bis zu 20 MSa/s
- Software & SDK verfügbar
- Konnektivität: WiFi, LAN, USB 2.0

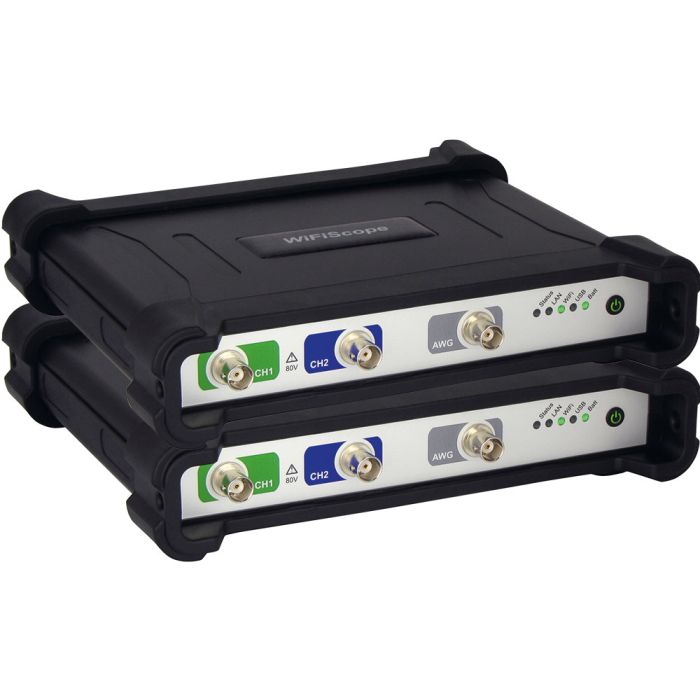

Die MultiScope-MSW4-Serie an LAN/WiFi-Oszilloskopen von TiePie vereint ein modulares System, bei dem jedes Gerät aus zwei WiFiScope-WS5-Oszilloskopen des Herstellers besteht, welche über Wireless Multi Instrument Synchronization Module (WCMI) synchronisiert sind und damit vier Analogkanäle zur Verfügung stehen. Je nach Modell erreicht die MultiScope-MSW4-Serie Abtastraten bis 500 MSa/s sowie eine Bandbreite von bis zu 250 MHz. Bei der Auflösung können Anwender zwischen 8, 12, 14 und 16 Bit wählen. Zudem bieten die Oszilloskope eine hohe Speichertiefe von bis zu 32 bzw 64 Mpts (XM-Option, je nach Zahl der aktiven Kanäle) und ermöglichen so hochauflösende Messungen für verschiedenste Einsatzbereiche. Als Konnektivitätsoptionen stehen dem Anwender WiFi 802.11, LAN bis 1 Gbps sowie USB 2.0 zur Verfügung. Hinzu kommen die integrierten 2× Arbiträrgenerator-Ausgänge, die je nach Modell Frequenzen bis 40 MHz mit unterschiedlichen Signalformen erzeugen. Diese Kombination macht die MultiScope-MSW4-Serie flexibel einsetzbar, beispielsweise als Oszilloskop, Datenlogger, Multimeter oder Spektrumanalysator.
Produkteigenschaften:
- 4 Kanäle mit bis zu 500 MSa/s Abtastrate, je nach Modell und gewählter Auflösung
- 250 MHz Bandbreite
- Auflösung: 8, 12, 14 oder 16 Bit wählbar
- Speichertiefe: bis zu 32 bzw 64 Mpts (XM-Option, je nach Zahl der aktiven Kanäle)
- 1 ppm Zeitbasis-Genauigkeit
- Kontinuierliches Streaming: bis zu 20 MSa/s
- Software & SDK verfügbar
- Konnektivität: WiFi, LAN, USB 2.0
Die Modelle im Überblick:
- MultiScope MSW4-220: 4-Kanal-WiFi-Oszilloskop bis 200 MSa/s, inkl. 2× Arbiträrgenerator-Ausgäng bis 20 MHz
- MultiScope MSW4-530: 4-Kanal-WiFi-Oszilloskop bis 500 MSa/s, inkl. 2× Arbiträrgenerator-Ausgäng bis 30 MHz
- MultiScope MSW4-540: 4-Kanal-WiFi-Oszilloskop bis 500 MSa/s, inkl. 2× Arbiträrgenerator-Ausgäng bis 40 MHz
Lieferumfang MultiScope MSW4:
- 2× WiFiScope WS5
- Transportkoffer: 2× BB452
- Oszilloskop-Tastköpfe: 4× HP-3250I, umschaltbar 1:1/1:10
- WCMI-Kopplungsmodule: 2× Wireless Multi Instrument Synchronization Module (WCMI)
- Zubehör: 2× Netzteil (Handyscope/WiFiScope), 2× USB3-Kabel (1,5 m), 2× Netzwerkkabel (3 m)
- Software: Multi Channel-Messsoftware für Windows 10/11 (64-Bit), Download über die Hersteller-Website
- Treiber: für Windows 10/11 (64-Bit), Download
- Software Development Kit (SDK): für Windows 10/11 (64-Bit) und Linux, Download
- Handbücher
