MultiScope-MS12-DIFF-Serie: 12-Kanal-USB-Oszilloskope bis 1 GSa/s mit differentiellen Eingängen

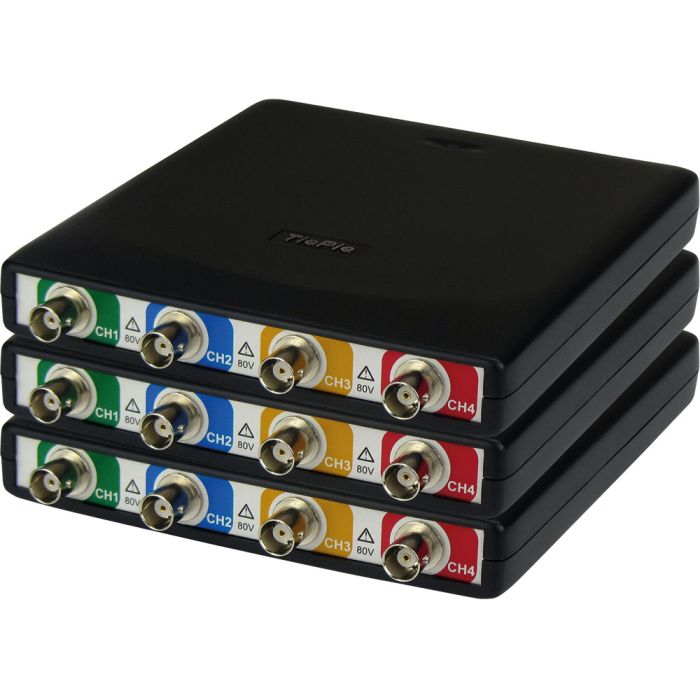

Die MultiScope-MS12-DIFF-Serie an USB-Oszilloskopen von TiePie vereint ein modulares System, bei dem jedes Gerät aus jeweils drei Handyscope-Modulen HS6 DIFF des Herstellers besteht, welche über die Combine Multiple Instrument (CMI)-Schnittstelle verbunden sind und damit zwölf differentielle Analogkanäle zur Verfügung stellt. Je nach Modell erreicht die MultiScope-MS12-DIFF-Serie Abtastraten von 100 MSa/s bis 1 GSa/s sowie eine Bandbreite von bis zu 250 MHz. Bei der Auflösung können Anwender zwischen 8, 12, 14 und 16 Bit wählen. Zudem stellen die Oszilloskope eine hohe Speichertiefe von bis zu 256 Mpts pro Kanal zur Verfügung und ermöglichen so hochauflösende Messungen für verschiedenste Einsatzbereiche. Dies macht die MultiScope-MS12-DIFF-Serie flexibel einsetzbar, beispielsweise als Oszilloskop, Datenlogger, Multimeter oder Spektrumanalysator.

Produkteigenschaften:

• 12 differentielle Kanäle mit 100, 200 oder 500 MSa/s sowie 1 GSa/s Abtastrate, je nach Modell
• Bis 250 MHz Bandbreite
• Auflösung: 8, 12, 14 oder 16 Bit wählbar
• Speichertiefe: bis zu 256 Mpts pro Kanal
• 1 ppm Zeitbasis-Genauigkeit
• Kontinuierliches Streaming: bis zu 200 MSa/s
• Optional Software & SDK verfügbar

Die Modelle im Überblick:

• MultiScope MS12-DIFF-1000: 12-Kanal-USB-Oszilloskop bis 1 GSa/s mit differentiellen Eingängen
• MultiScope MS12-DIFF-500: 12-Kanal-USB-Oszilloskop bis 500 MSa/s mit differentiellen Eingängen
• MultiScope MS12-DIFF-200: 12-Kanal-USB-Oszilloskop bis 200 MSa/s mit differentiellen Eingängen
• MultiScope MS12-DIFF-100: 12-Kanal-USB-Oszilloskop bis 100 MSa/s mit differentiellen Eingängen

Lieferumfang MultiScope MS12 DIFF

• 3× Handyscope HS6 DIFF
• Transportkoffer: 3× BB391
• CMI-Kopplungskabel: 2× TP-C50H
• Messleitungen: 12× TP-C812B, differenziell, BNC auf 4-mm-Bananenstecker
• Differential-Abschwächer: 12× TP-DA10
• Krokodilklemmen (groß): 3× Set TP-AC80I (je Set 8 Stück: Grün, Blau, Gelb, Rot, 4× Schwarz)
• Krokodilklemmen (mittel): 3× Set TP-AC10I (je Set 8 Stück: Grün, Blau, Gelb, Rot, 4× Schwarz)
• Krokodilklemmen (klein): 3× Set TP-AC5 (je Set 8 Stück: Grün, Blau, Gelb, Rot, 4× Schwarz)
• Zubehör: 3× Netzteil (Handyscope/WiFiScope), 3× externes USB-Stromkabel zur Versorgung über zweiten USB-Port, 3× Tastkopf-Kompensationskabel TP-DB9-BNC-30 (nur bei Option SafeGround)
• Software: Multi Channel-Messsoftware für Windows 10/11 (64-Bit), Download über die Hersteller-Website
• Treiber: für Windows 10/11 (64-Bit), Download
• Software Development Kit (SDK): für Windows 10/11 (64-Bit) und Linux, Download
• Handbücher
