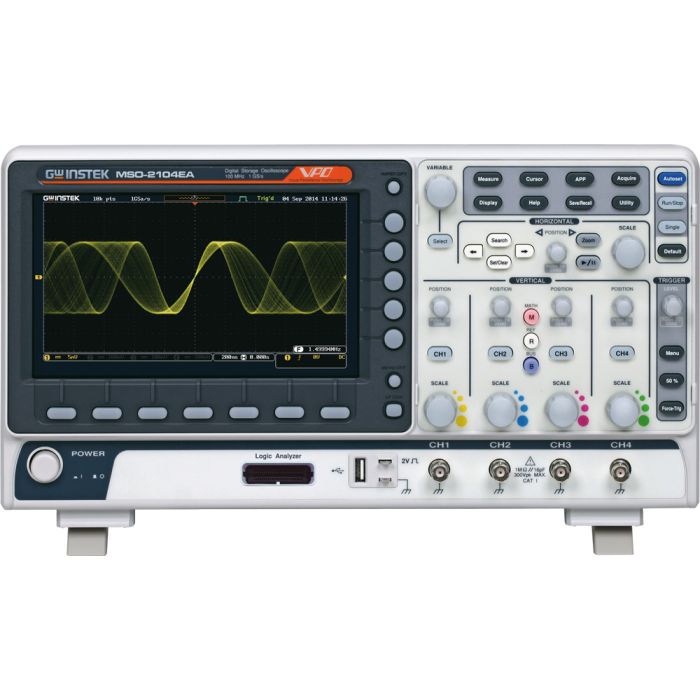

MSO-2000EA Serie, 1GS/s Mixed Signal Oszilloskope mit 16 Kanal Logic Analyzer und 2 Kanal Signalgenerator

2 oder 4 Kanäle, Bandbreite 70/100/200 MHz, Abtastrate: 1 GS/s je Kanal, Speichertiefe: 10 Mpts, 120.000 wfm/s, 8 Zoll TFT LCD / 800x480 Pixel Display

Artikelname Preis Menge
MSO-2204EA, 200MHz Bandbreite, 4 Kanäle, 16 Kanal Logic Analyzer, 2 Kanal 25MHz AFG
1.809,00 € *
MSO-2104EA, 100MHz Bandbreite, 4 Kanäle, 16 Kanal Logic Analyzer, 2 Kanal 25MHz AFG
1.776,00 € *
MSO-2074EA. 70MHz Bandbreite, 4 Kanäle, 16 Kanal Logic Analyzer, 2 Kanal 25MHz AFG
1.464,00 € *
MSO-2202EA, 200MHz Bandbreite, 2 Kanäle, 16 Kanal Logic Analyzer, 2 Kanal 25MHz AFG
1.588,00 € *
MSO-2102EA, 100MHz Bandbreite, 2 Kanäle, 16 Kanal Logic Analyzer, 2 Kanal 25MHz AFG
1.275,00 € *
MSO-2072EA, 70MHz Bandbreite, 2 Kanäle, 16 Kanal Logic Analyzer, 2 Kanal 25MHz AFG
1.070,00 € *
* Preis zzgl. 19% Mehrwertsteuer und zzgl. Versandkosten.

Beschreibung

Die Oszilloskope der MSO-2000 Serie wurden aus der leistungsstarken GDS-2000E Plattform entwickelt, die hervorragende Funktionen und Aktualisierungsraten von 120.000 WFM / s und 10Mpts Speichertiefe bietet. Eingangsbandbreiten von 70 bis 200 MHz sind verfügbar. Für die MSO-2000 Serie sind 2- oder 4-kanalige Modelle erhältlich. Die Serie umfasst die Modelle MSO-2000E und MSO-2000EA. Die MSO-2000E Modelle verfügen über einen integrierten 16-Kanal-Logic-Analyzer. MSO-2000EA Modelle verfügen zusätzlich über einen Zweikanal-25 MHz arbiträren Funktionsgenerator.

Die Standardbus-Trigger- und Decodierfunktionen umfassen I2C, SPI, UART (RS232 / 422/485) und CAN / LIN-Bus für die Automobilkommunikation. Serielle Signale können in Echtzeit getriggert und decodiert werden.

Der 25 MHz Funktionsgenerator der MSO-2000EA Modelle verfügt neben den Standard-Signalformen auch über die Möglichkeit AM/FM/FSK modulierte Signale auszugeben.

Produkteigenschaften

  • 2 oder 4 Kanäle
  • Bandbreite 70/100/200 MHz
  • Abtastrate 1 GSa/s je Kanal
  • Speichertiefe 10 Mpts
  • Signalerfassungsrate 120.000 wfm/s
  • FFT Frequenzanalyse bis 1 Mpts Tiefe
  • Hochpass- und Tiefpass Filter
  • Automatische Messfunktionen
  • Frequenzzähler
  • Trigger und Decodierung von I2C/SPI/UART/CAN/LIN
  • Arbiträrer 2-Kanal Funktionsgenerator 100 mHz ... 1 MHz / Auflösung 1 mV (nur bei den MSO-2000EA Modellen)
  • 8 Zoll TFT LCD / 800x480 Pixel Display
  • Schnittstellen für USB 2.0, LAN, Go/No-Go BNC Ausgang
  • USB Treiber, PC Software (OpenWave), LabVIEW Treiber
  • Lieferumfang: 1 Passiver Tastkopf je Kanal, 16-Kanal Digital-Tastkopf (Logic Analyzer Probe) GTL-16E, Netzkabel, Kalibrierzertifikat, CD-ROM (Quick Start Guide, User Manual, Programming Manual), 2m BNC auf BNC Kabel GTL-110

Modellevarianten mit Signalgenerator

MSO-2204EA 200MHz Bandbreite 4 Kanäle 16 Kanal Logic Analyzer 2 Kanal, 25MHz AFG
MSO-2104EA 100MHz Bandbreite 4 Kanäle 16 Kanal Logic Analyzer 2 Kanal, 25MHz AFG
MSO-2074EA 70MHz Bandbreite 4 Kanäle 16 Kanal Logic Analyzer 2 Kanal, 25MHz AFG
MSO-2202EA 200MHz Bandbreite 2 Kanäle 16 Kanal Logic Analyzer 2 Kanal, 25MHz AFG
MSO-2102EA 100MHz Bandbreite 2 Kanäle 16 Kanal Logic Analyzer 2 Kanal, 25MHz AFG
MSO-2072EA 70MHz Bandbreite 2 Kanäle 16 Kanal Logic Analyzer 2 Kanal, 25MHz AFG

Spezifikation

Datenblatt Download MSO-2000EA Serie, 1GS/s Mixed Signal Oszilloskope mit 16 Kanal Logic Analyzer und 2 Kanal Signalgenerator
Laborgeräte Typ 1GS/s Mixed Signal Oszilloskope mit 16 Kanal Logic Analyzer und 2 Kanal Signalgenerator
