- Mit integriertem Spektrumanalysator und einem 25-MHz-Arbiträrsignalgenerator
- Wahlweise mit digitalem Multimeter

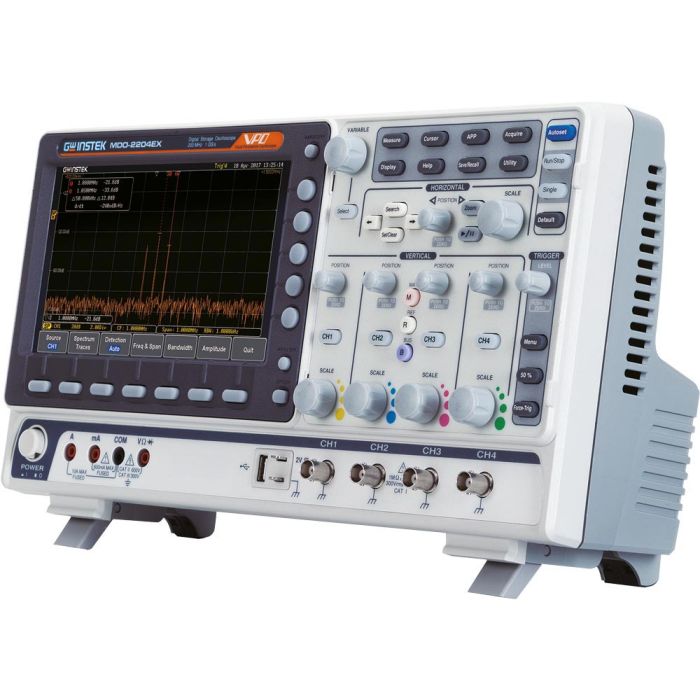

Die MDO-2200-Serie bietet multifunktionale Mixed-Domain-Oszilloskope. Die Serie umfasst zwei Kombinationen: MDO-EG und MDO-EX. Die MDO-EG-Modelle verfügen über einen integrierten Spektrumanalysator und einen 25-MHz-Arbiträrsignalgenerator mit zwei Kanälen. Die MDO-EX-Modelle verfügen ebenso über einen integrierten Spektrumanalysator und einen Arbiträrsignalgenerator sowie zusätzlich über ein digitales Multimeter mit 5.000 Zählern und ein 1-5V / 1A-PSU.
Produktbeschreibung
- 200 MHz Bandbreite
- Spectrum Analyzer, Dual Kanal, 25 MHz AWG
- Maximale Speichertiefe: 10 MB
- VPO-Waveform-Display-Technologie
- Waveform-Update-Rate bis zu 120.000 wfms/s
- 8" WVGA TFT LCD-Bildschirm
- Inkl. Frequenz-Analyse-Software
- 1 MB FFT für höhere Frequenzauflösung
- Filterfunktion für Hochpass-, Tiefpass- und Bandpass
- 29.000 segmentierte Speicherbereiche und Waveform-Suchfunktion
- I2C / SPI / UART / CAN / LIN – serielle Bus-Trigger- und Dekodierfunktionen
- Datenprotokollfunktion kann Signaländerungen bis zu 100 Stunden darstellen
- Netzwerkspeicherfunktion
- Mask-Test-Funktion
- Optional: 2 oder 4 Kanäle
- Optional: eingebautes digitales Multimeter, Power Supply
- Abtastrate 2-Kanal-Modelle: in Echtzeit für jeden Kanal 1 GSa/s
- Abtastrate 4-Kanal-Modelle: in Echtzeit bis zu 1 GSa/s
Die Modelle im Überblick
| Modell | Kanäle | DMM, Power Supply |
| MDO-2204EG | 4 | – |
| MDO-2204EX | 4 | Eingebautes digitales Multimeter, 5.000 Counts, Power Supply |
| MDO-2202EG | 2 | – |
| MDO-2202EX | 2 | Eingebautes digitales Multimeter, 5.000 Counts, Power Supply |
